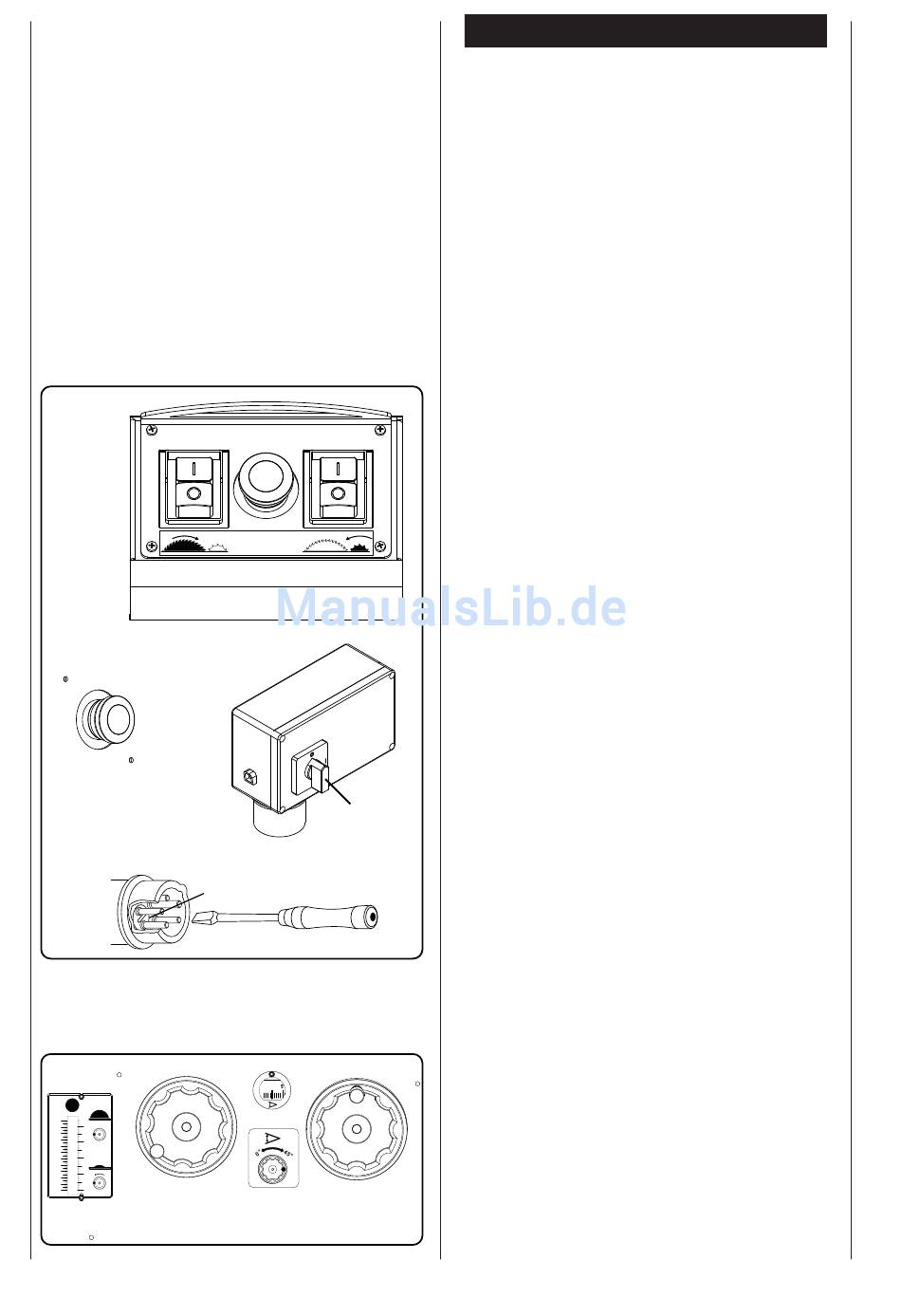

Abb. Q
1
6
5
Abb. R
315
mm
mm inch
110 +
4
100
90
80
3
70
60
50 2
40
-
30
1
20
10
0 0
2 3
4
0°

Inbetriebnahme

Beachten Sie vor
Sicherheitshinweise.
Sämtliche Schutz- und Hilfseinrichtungen müssen montiert
sein.
Nach Anschluß am Netz ist Ihre scheppach Formatkreissäge
betriebsbereit.
HINWEIS:
Der Hersteller dieses Gerätes haftet nach dem geltenden
Produkthaftungsgesetz nicht für Schäden, die an diesem
Gerät oder durch dieses Gerät entstehen bei:
• unsachgemäßer Behandlung
• Nichtbeachtung der Bedienungsanweisung
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte.
• Einbau und Austausch von nicht original scheppach
Ersatzteilen.
• nicht Bestimmungsgemäßer Verwendung
• Ausfällen der elektrischen Anlage, bei Nichtbeachtung
der elektrischen Vorschriften und VDE-Bestimmungen
0100, DIN 57113 / VDE0113
Schalter,
Abb. Q
1 – Ein- Ausschalter Sägeblatt
2 – NOT AUS (nur mit Vorritzer)
3 – Ein- Ausschalter Vorritzer
4 – Hauptschalter (Nur mit 4,8kW Motor)
5 – Phasenwender (Bei Netzanschluß oder
Standortwechsel muß die Drehrichtung überprüft
werden, gegebenenfalls muß die Polarität getauscht
werden.)
Sägeblatt-Höhenverstellung/Sägeblatt-Winkelverstellung
Abb. R
• Die Höhenverstellung erfolgt durch einfaches Drehen
am Handrad 1 nach links oder rechts.
• Bei Sägeblatt ø 315 mm die eingestellte Schnitthöhe an
der linken Skala ablesen.
• Sägeblatt ø 315 mm = Schnitthöhe von 0 – 110 mm
• Die Winkelverstellung erfolgt durch einfaches Drehen
am Handrad 2 nach links oder rechts.
• Zur Sägeblatt-Winkelverstellung (max. 45°) das
• Den gewünschten Schnittwinkel durch Drehen des
Handrades einstellen.
• Zur Rückstellung auf 0° das Handrad bis zum
Endanschlag zurückstellen.
der Inbetriebnahme die
