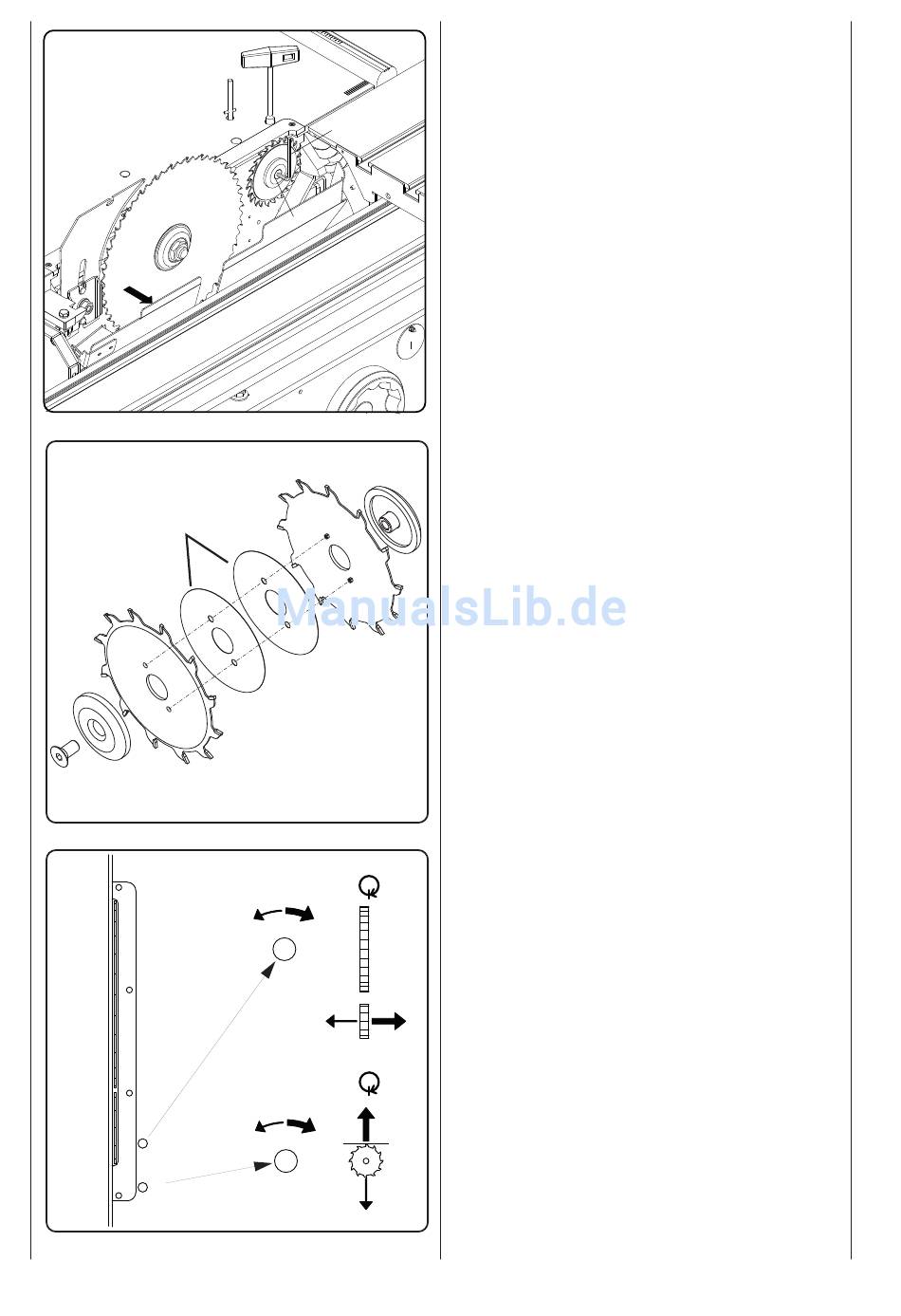

Esileikkuri, Kuva V
TÄRKEÄÄ: Aseta ainoastaan
Scheppach-sahanteriä, jotka eivät ole epämuotoisia.
Vaihda pöydän sijoitus sahausaukkoa tehtäessä.
OLE VAROVAINEN! Irrota virtapistoke vaihtaessasi sahanteriä
1 Pidikekara
2 Litteäpäinen ruuvi M8
• Liu'uta liukupöytää eteenpäin, avaa suojakansi molempia
käsiä käyttäen.
• Aseta pidikekara (1) pöydän oikean puolen porausreiän
läpi sahan akseliin. Salpaa sahan akseli pidikekaralla
löysätäksesi tai kiristääksesi litteäpäistä ruuvia (2).
• Kiinnitä huomiota sahanterän suuntaan.
Kuvat W, Y
• Esileikkurin sahanterien ulkonema pöydän pinnalla on
koneen sahanterien leikkuuleveydestä riippuen 1.0 – 2
mm.
• Korkeuden säätö suoritetaan ruuvilla (2) Kuva V.
• 1 kierros on 1.5 mm (kuva Y)
• Esileikkurin sahanterien leveys säädetään välilevyllä (A)
(1 x 0.1 mm, 2 x 0.2 mm, 1 x 0.3 mm) katso Kuva W
• Esileikkurin tulee olla yhtä leveä kuin koneen sahanterät.
• 2,8 mm – 3,6 mm on mahdollinen valinta
• Esileikkurin sahanterien ja koneen sahanterien väli
säädetään ruuvilla (3) kuva V
• 1 kierros on 0.1 mm (kuva Y)
Suorita koeleikkaus.
Laske esileikkuria ruuvilla (2) pöydän tason alapuolelle
kun se ei ole käytössä.
Huomio! Sulje suojakansi uudelleen.
teroitettuja, virheettömiä
