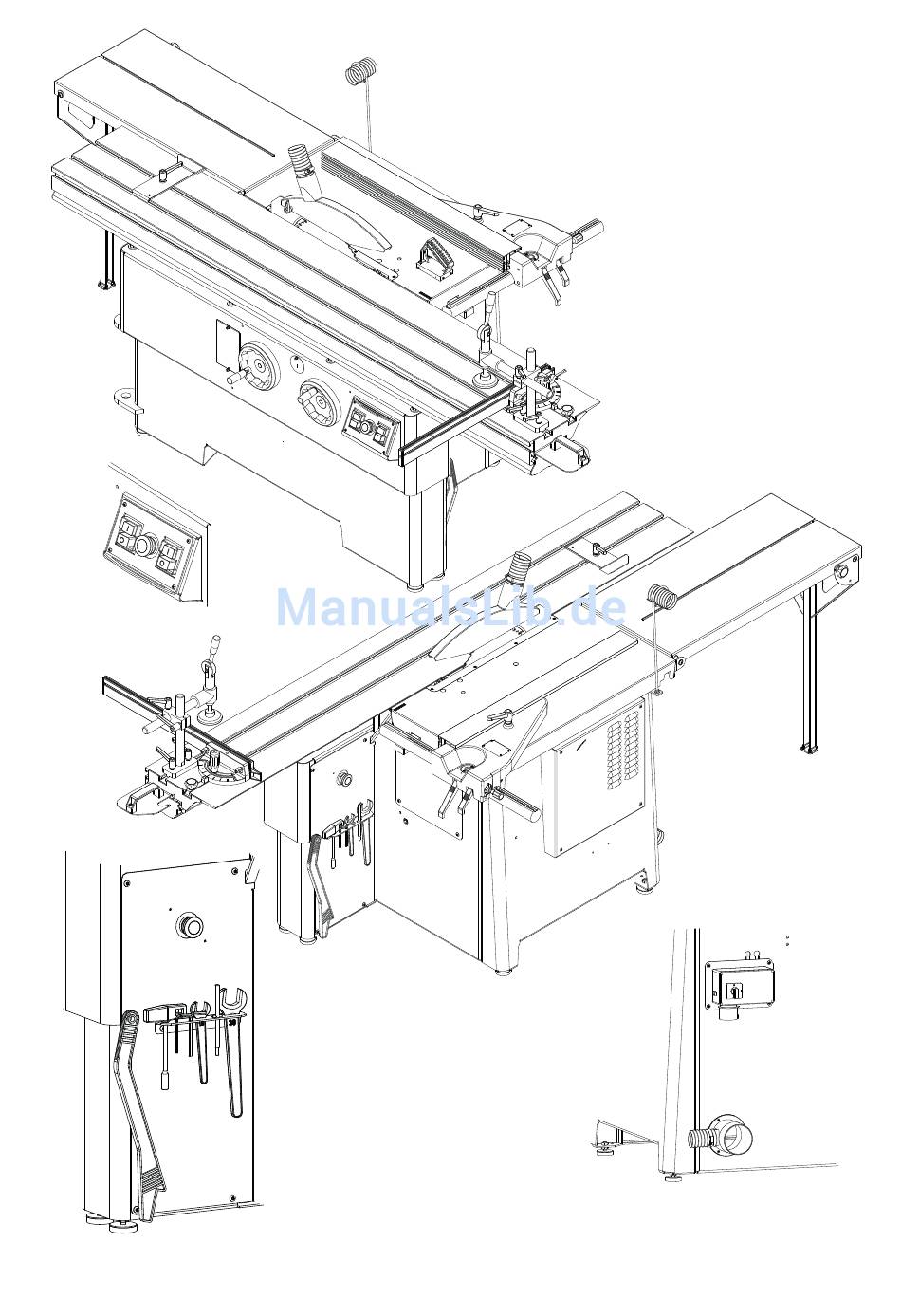

1 - Schlauchhalter
2 - Tischverlängerung
3 - Schutzhaube für Sägeblatt und Vorritzer
4 - Sägeblatt Ø315
5 - Absaugschlauch Ø50
6 - Vorritzer Ø120
7 - Schiebestock
8 - Feineinstellung Längsanschlag
9 - Ein- Ausschalter / Hauptsägeblatt
10 - Not - Aus
11 - Ein- Ausschalter / Vorritzer
18
12 - Handrad - Winkelverstellung
13 - Handrad - Höhenverstellung
14 - Höhenanzeigefenster
15 - Winkelanzeigefenster
16 - Querschneidlehre
17 - Besäumanschlag
18 - Längsanschlag
20 - Elektrischer Anschluß
28
21 - Hauptschalter (Nur 4,8 kW)
22 - Gabelschlüssel SW30
23 - Arretierstift
24 - Gabelschlüssel SW19
25 - Steckschlüssel SW8 (Nur mit Vorritzer)
26 - Sechskantstiftschlüssel SW5
27 - Sechskantstiftschlüssel SW4
28 - Werkstückspanner
29 - Not - Aus
30 - Schiebegriff
