Scheppach 19017 03902 Originalbetriebsanleitung Seite 16

Abb. M
Abb. N
Abb. O
Abb. P1
2
1
11 deutsch
1

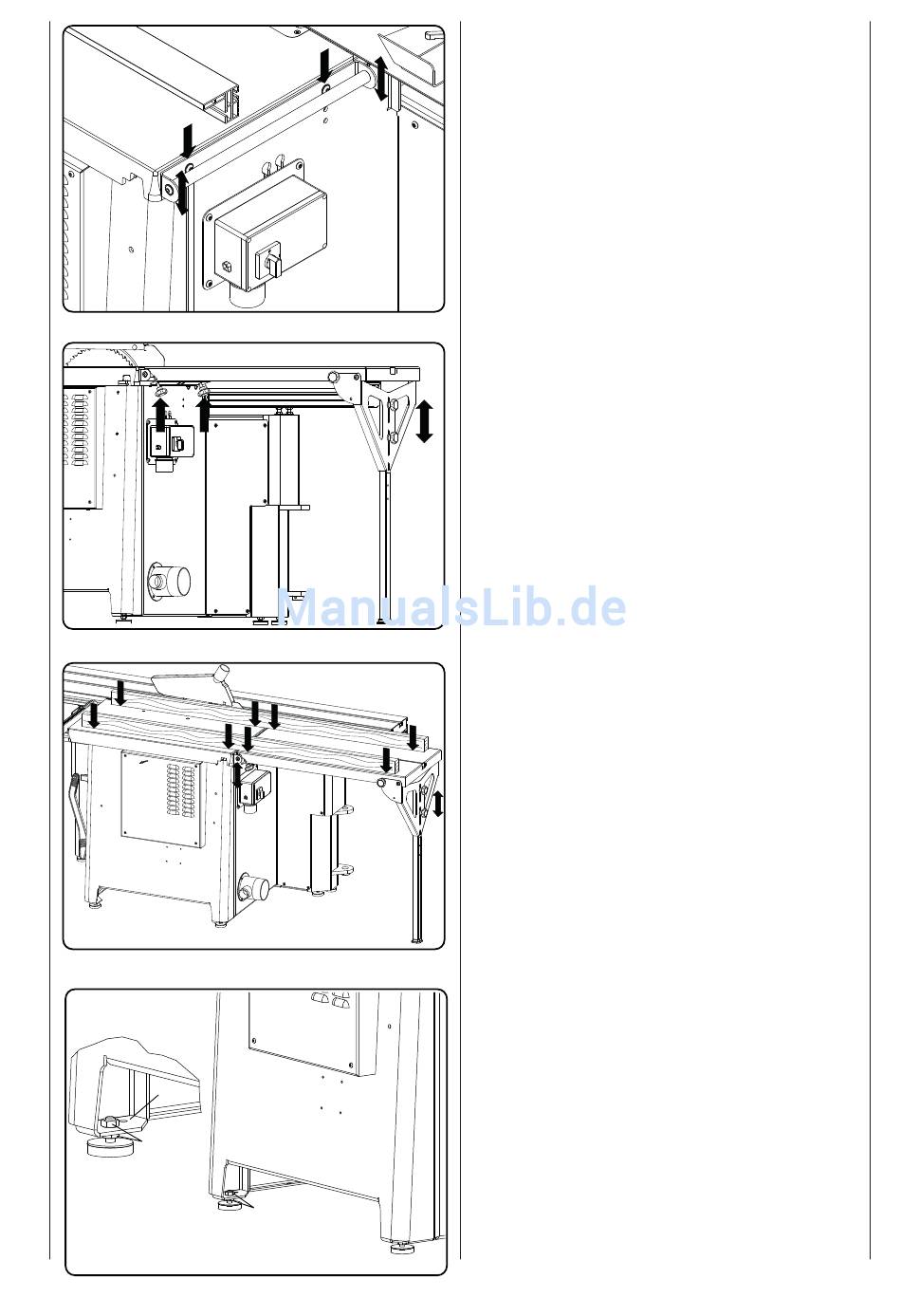

Tischverlängerung, Abb. M
Den Einhängebügel für die Tischverlängerung an der
Maschine befestigen. Danach
anschrauben und nur handfest anziehen
4 Linsenflanschschrauben
Abb. N
Den Stützfuß aufklappen und die Tischverlängerung auf
die Einhängestange setzen. Die Handgriffe zur Sicherung
in das Einhängeprofil eindrehen. Den ausgeklappten
Stützfuß nachjustieren bis die Tischverlängerung parallel
zur Sägetischplatte steht.
Abb. O
Mit zwei geraden Holzlatten
Tischverlängerung zum Sägetisch eben ausrichten und die
Einhängewelle kräftig anziehen.
Ihre Formatkreissäge ist jetzt montiert.
Aufstellen und Justieren, Abb. P1 - P2 (siehe Seite 10)
Achten Sie darauf, daß ihre scheppach Formatkreissäge
auf festem Grund gerade und standsicher
aufgestellt ist. Bodenunebenheiten ausgleichen.
Hierzu an den Gestellfüßen
• die Sechskantmutter (1) lösen
• den Höhenausgleich vornehmen
• die Sechskantmutter (1) anziehen
Wir empfehlen Ihnen die Maschine am Boden zu
befestigen.
Dazu befinden sich
Gummipuffern.(2)
Forsa 9:
Die Maschine muß auf dem Boden befestigt werden
die Einhängestange
M8x20
oder Ähnlichem
Bohrungen neben den
