Scheppach 19017 03902 Originalbetriebsanleitung Seite 44

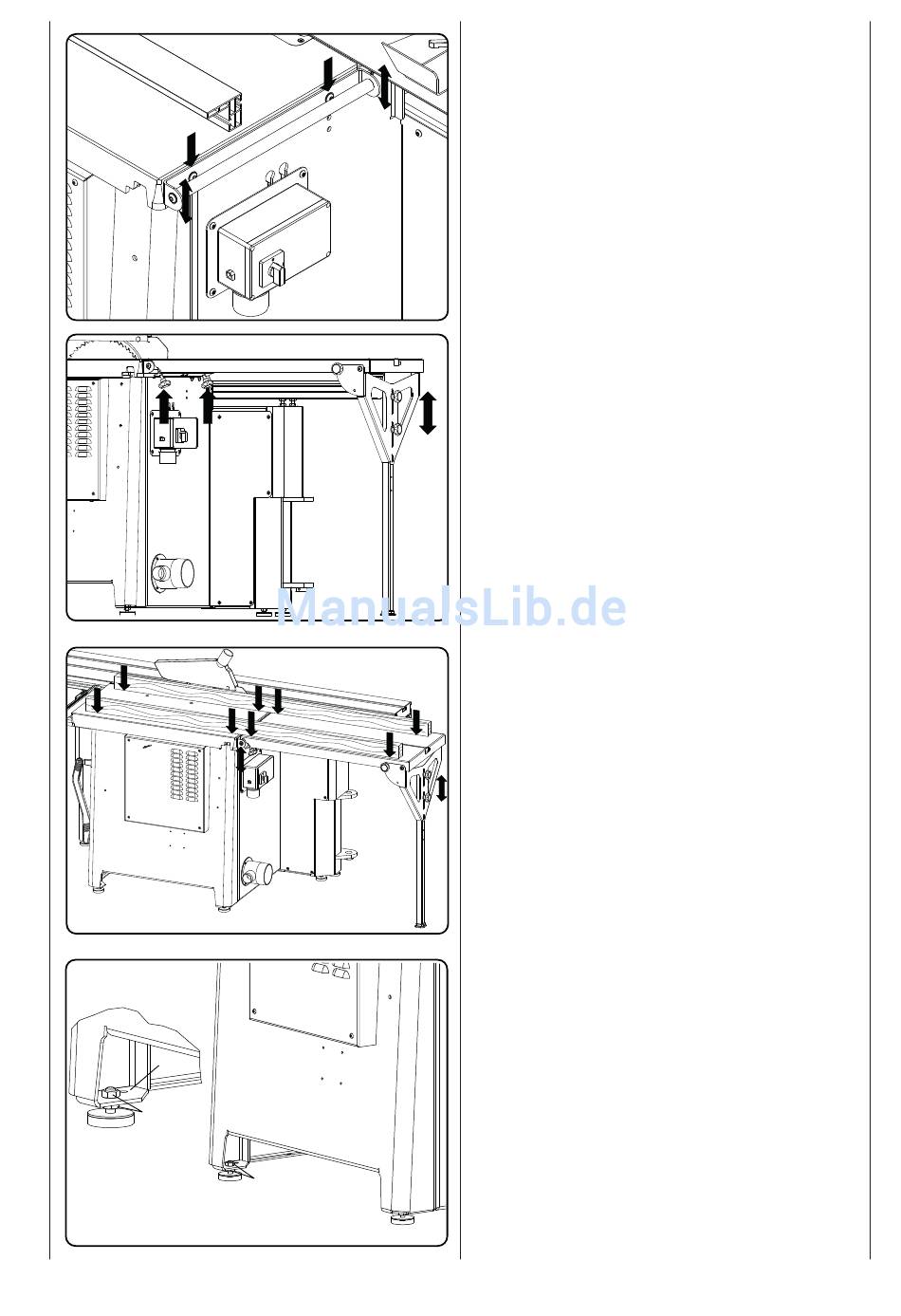

Fig. M
Fig. N
Fig. O
Fig. P1
2
1
39 suomi
1
Pöytäjatke, Kuva M
Kiinnitä pöytäjatkeen ripustuskannatin koneeseen. Ruuvaa
sitten ripustustanko kiinni ja kiristä se ainoastaan käsin.
4 Laipparuuvia
Kuva N
Avaa tukijalka ja aseta pöytäjatke ripustustankoon. Käännä
linkut ripustusprofiiliin turvallisuuden
uudelleen avattu tukijalka
yhdensuuntainen sahauspöydän kannen kanssa
Kuva O
Säädä pöytäjatke tasan kahdella suoralla puurimalla tai
vastaavan pöytäjatkeen
jousituskara lujasti.
Muotoileva pyörösaha on nyt koottu.
Kokoaminen ja säätäminen Kuva P1 - P2 (Sivu 27)
Varmista, että Scheppach muotoileva pyörösaha
on koottu tukevalle alustalle ja on vakaa.
Vakauta lattian epätasaisuutta.
Tähän tarkoitukseen säätöjalassa
• löysää kuusiomutteria (1)
• suorita korkeuden tasapainotus
• kiristä kuusiomutteri (1)
Kone on suotavaa kiinnittää lattiaan.
Tätä varten kumisuojien vieressä on porausreiät. (2)
Forsa 9:
Kone on kiinnitettävä lattiaan
M8x20
vuoksi. Säädä
kunnes pöytäjatke on
sahauspöytään ja kiristä
