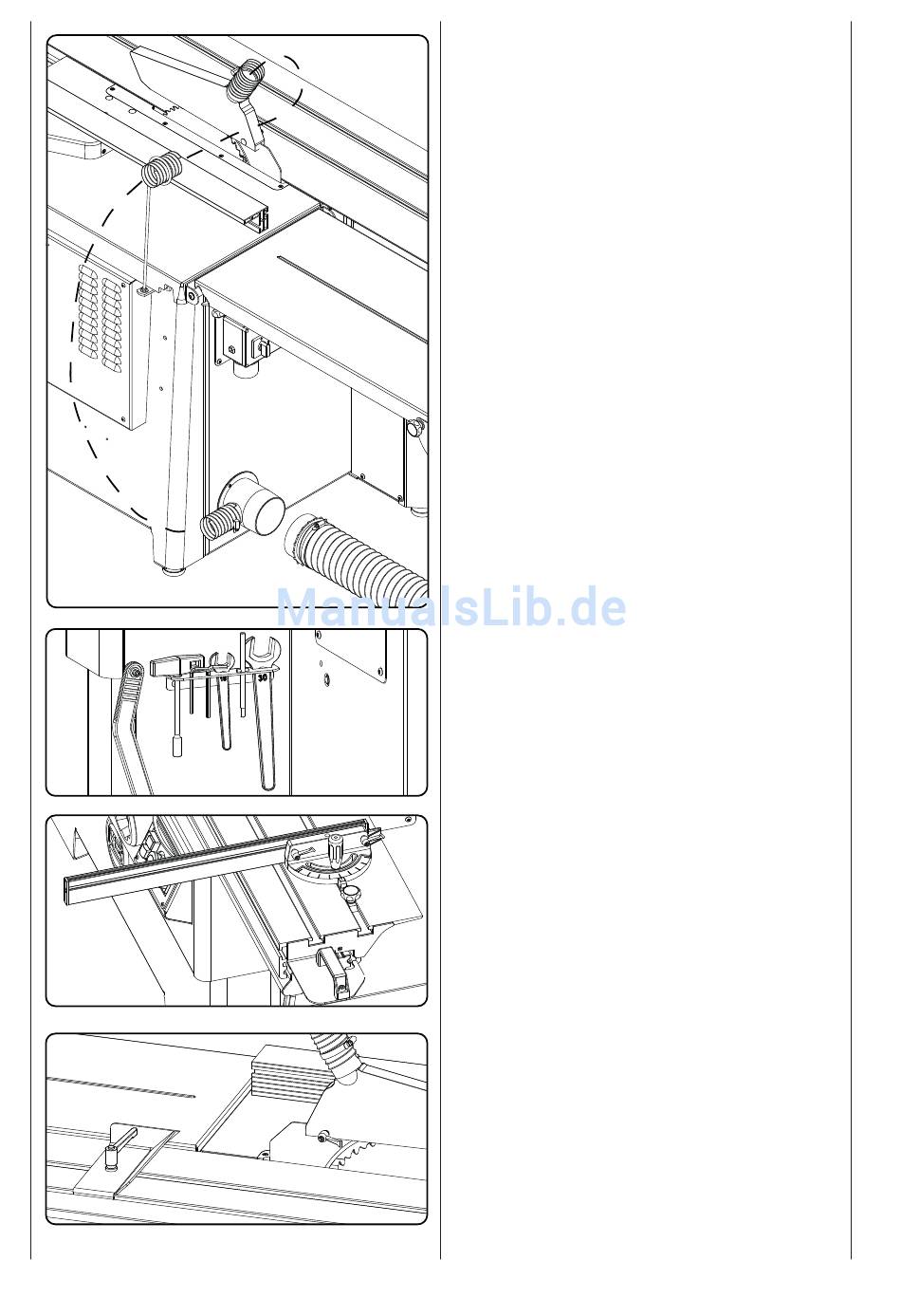

Fig. I
Fig. J
Fig. K
Fig. L
Imuletku, Kuva I
Asenna kiinnityslevy letkun tuelle koneen sivussa. Ohjaa
imuletku ø50 tukitangon läpi, yhdistä molemmat päät ja
kiinnitä letkupidikkeillä.
Imuliitännät
Aseta imuliitännät poistoputken takapuolelle.
Työkalupidike, Kuva J
Aseta pyörösahan työkalut työkalupidikkeeseen, jotta niihin
pääsee helposti käsiksi.
Kulmaleikkaus, Kuva K
Kulmaleikkain voidaan kiinnittää liukupöytään.
Yhtäjaksoinen kääntöalue käsittää 60° molemmilla puolilla
ja se kiinnitetään lukitsimella.
.
Särmäyskoje, Kuva L
Kiinnitä särmäyskoje liukupöydän yläpuolelle.
Paina työstökappale särmäyskojetta vasten kulmaleikkaimen
avulla
suomi 38
