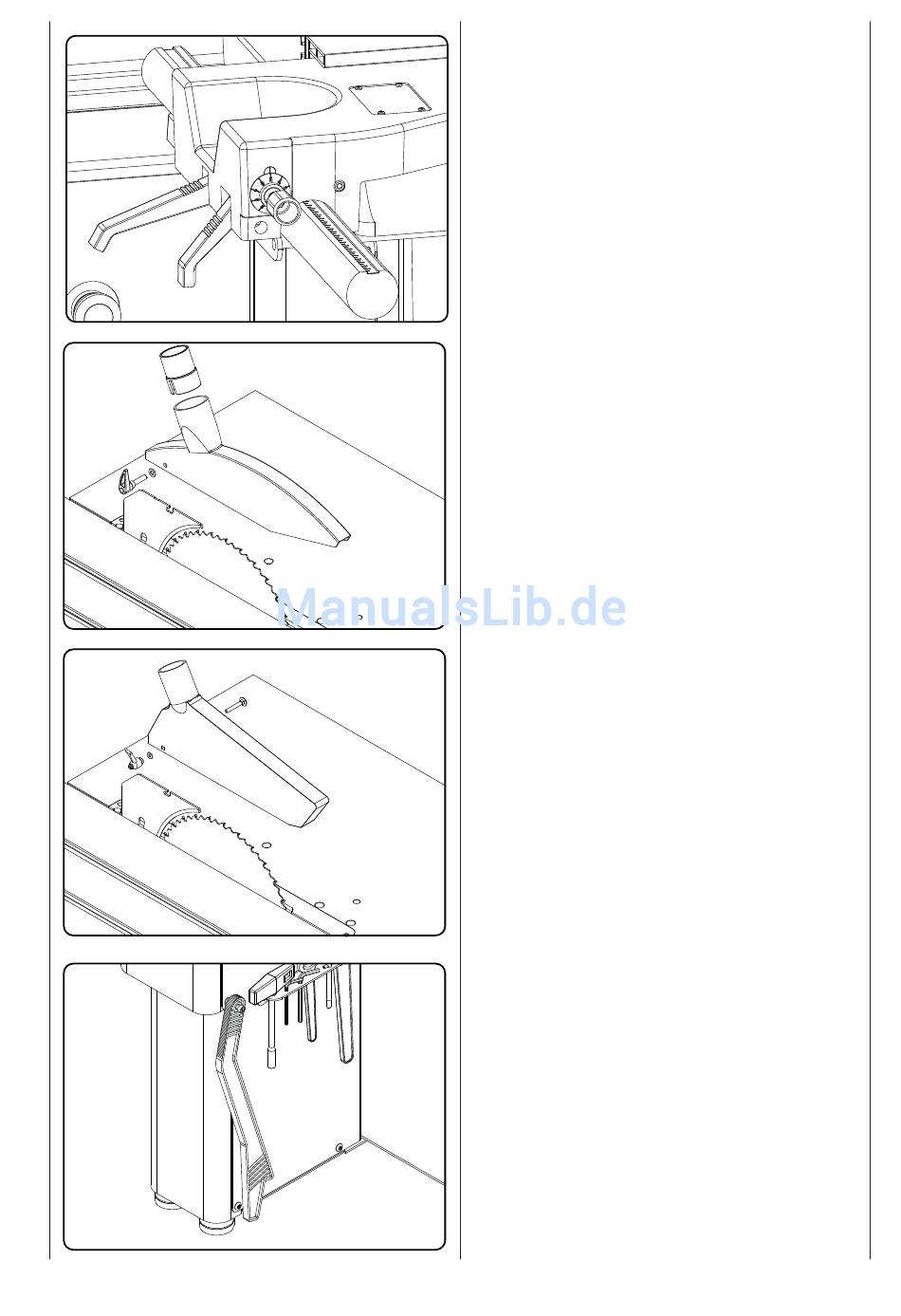

Hienosäätö, Kuva E
Hienosäätö suoritetaan säätöakselilla (3) epäkeskovipu (1)
lukittuna ja epäkeskovipu (2) auki.
Imukoppa – esileikkurilla, Kuva F
Ruuvaa pyöreäpäinen ruuvi M 8 x 40 aluslevyllä ja
kiinnitysvivulla imukoppaan.
halkaisukiilaan.
Imukoppa – ilman esileikkuria, Kuva G
Ruuvaa pyöreäpäinen ruuvi M 6 x 40 aluslevyllä ja
kiinnitysvivulla imukoppaan.
halkaisukiilaan.
TÄRKEÄÄ! Imukoppa tulee laskea työstökappaleen päälle
jokaisessa prosessin vaiheessa.
Mittakeppi, Kuva H
Ripusta mittakeppi sille tarkoitettuun ruuviin liukupöydän
alle.
Käytä mittakeppiä halkaistessasi pieniä työstökappaleita
(pienempiä kuin 120 mm).
Kiristä imukoppa
Kiristä imukoppa
