Montage - Scheppach 19017 03902 Originalbetriebsanleitung

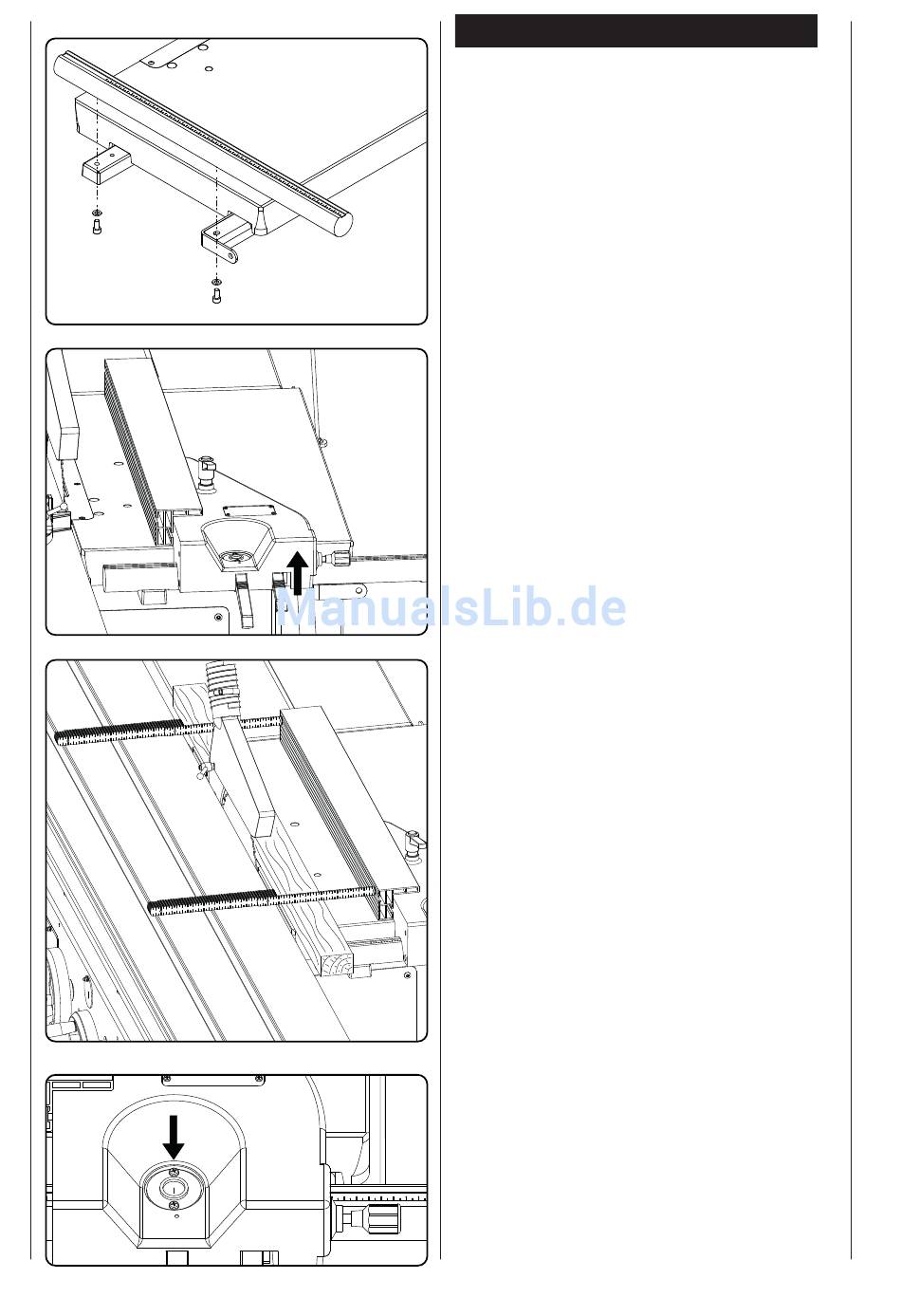

Abb. A
Abb. B
Abb. C
Abb. D

Montage

Sämtliche Montage- und Umrüstarbeiten dürfen nur bei
gezogenem Netzstecker erfolgen.
Aus verpackungstechnischen Gründen ist Ihre scheppach
Tischkreissäge nicht komplett montiert.
Montagewerkzeug
Zum Lieferumfang gehören
1 Einmaulschlüssel
1 Einmaulschlüssel
1 Sechskant-Stiftschlüssel
1 Sechskant-Stiftschlüssel
1 Sechskant-Stiftschlüssel
Längsanschlag, Abb. A
Die Führungswelle auf
aufschrauben, noch nicht festziehen.
2 Scheiben
2 Zylinderschrauben
Abb. B
Die beiden Klemmhebel nach oben ziehen und den
Führungsschlitten auf die Welle aufsetzen
Längsanschlag -Einstellung, Abb. C
Zur genauen Justierung des Längsanschlages zum
Sägeblatt legen Sie eine gerade, ca. 600 bis 800 mm
lange Leiste am Sägeblatt an. Durch mehrfaches Messen
(X) und
Nachstellen den Anschlag auf Parallelität bringen.
Die beiden Zylinderschrauben jetzt fest anziehen.
Leselupe justieren, Abb. D
Die Anschlagschiene an das Sägeblatt anstellen und den
Exzenterhebel klemmen. Die Befestigungsschrauben der
Ableselupe lösen und den Teilstrich genau über den
Nullstrich der Skala stellen dann die beiden Schrauben
wieder festziehen.
Wichtig!
Bei Schnittbreiten unter 120 mm unbedingt mit Schiebestock
arbeiten.
19 mm Schlüsselweite
30 mm Schlüsselweite
5 mm Schlüsselweite
6 mm Schlüsselweite
4 mm Schlüsselweite
die beiden Wellenhalter
8
M 8 x 16
deutsch 8
