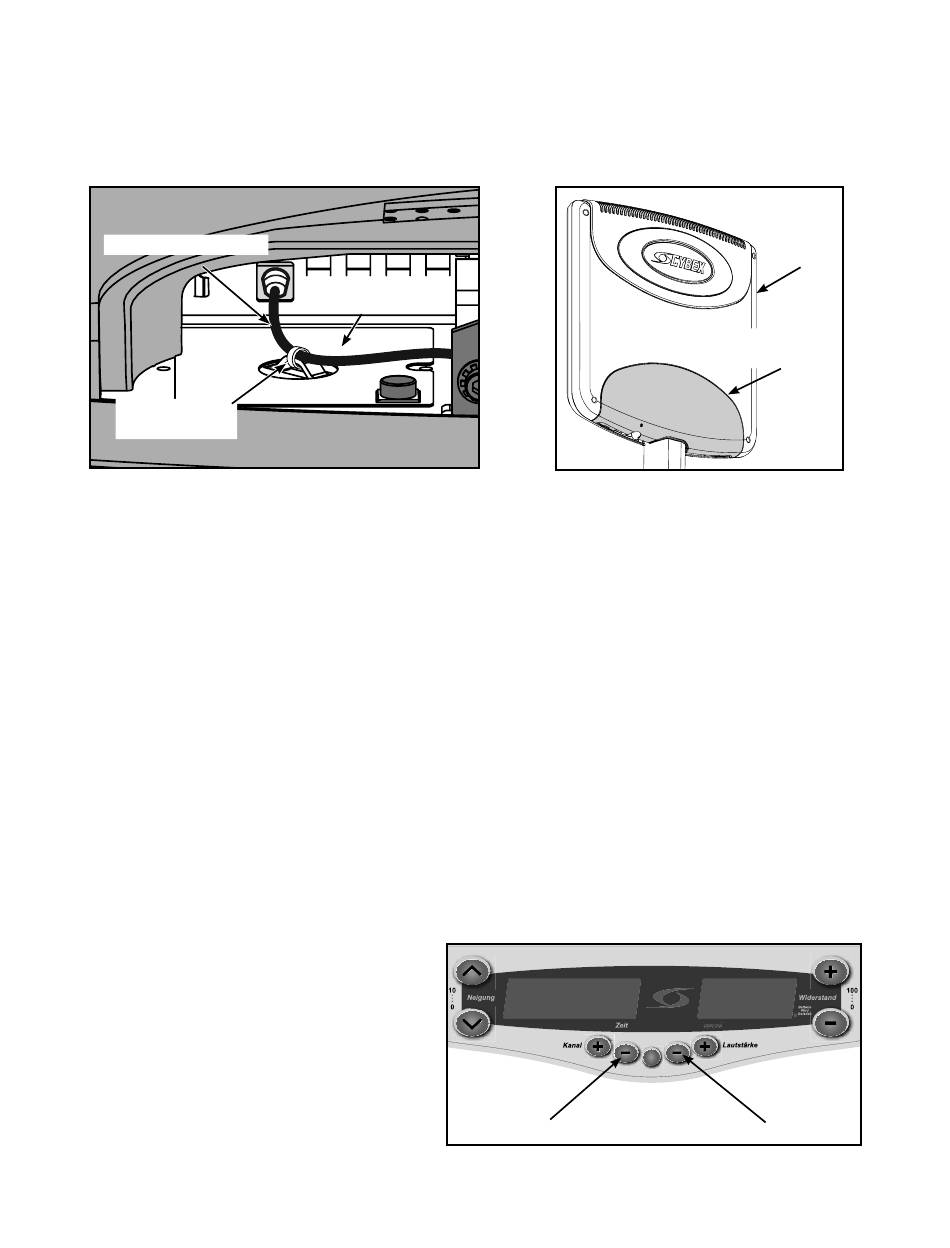

F. Sichern Sie mit Hilfe des Kabelgurts (G) das Netzeingangskabel an der Monitorplatte.
Siehe Abbildung 20.
G. Wiederanbringen der hinteren Abdeckung am Monitor (H). Siehe Abbildung 21.
Netzeingangskabel
Kabel sichern
Hier binden
Abbildung 20
8. Einstecken des Gleichstrom- / Wechselstromadapters und der Koaxialkabel.
A. Suchen Sie den Gleichstrom- / Wechselstromadapter (N), der mit dem Monitor mitgeliefert
wurde, und stecken Sie ihn an dem A/V-Kabel an, welches an der Unterseite des Arc-
Geräts austritt.
B. Stecken Sie das Netzkabel (O) in den Gleichstrom- / Wechselstromadapter (N). HINWEIS:
Das Netzkabel (O) ist je nach Land verschieden.
C. Stecken Sie das Antennen- / Kabel-TV-Anschlusskabel (das am Einsatzort bereitgestellt wird)
in das A/V-Kabel, das an der Unterseite des Arc-Geräts austritt.
9. Stellen Sie den Monitor für den erstmaligen Gebrauch ein.
A. Suchen Sie das Handbuch für den Privatunterhaltungs-Monitor (LT-20191) und folgen Sie
dem Einstellungsverfahren in Kapitel 5.
B. Stecken Sie das Netzkabel (O) in eine Netzsteckdose.
C. Stecken Sie die Kopfhörer (nicht mitgeliefert) in die Kopfhörerbuchse an der Unterseite
der Konsole.
D. Lesen Sie Kapitel 3 des Handbuchs
für den Privatunterhaltungs-Monitor
(LT-20191) zum Gebrauch der Kanal-
und Lautstärketasten, die sich unten
in der Mitte der Arc-Konsole befinden.
Siehe Abbildung 22.
10. Fahren Sie mit Schritt 7 auf der
Seite 5-7 fort.
Aufbau und
Zusammenbau
Seite 5-14
Bedienungsanleitung Cybex Arc-Trainer 620A/629A
Monitorplatte
Abbildung 22
Abbildung 21
Kanaltasten
(H)
Rückwärtige
Abdeckung
Lautstärketasten
