B. Suchen Sie die oben am Arc-Rahmen
austretenden Koaxial- und Netzkabel.
C. Führen Sie die Koaxial- und Netzkabel
unten in die Konsolenhalterung ein,
bis 20 cm (8 Zoll) Kabel am oberen
Ende austreten. Siehe Abbildung 14.
HINWEIS: Genau 20 cm (8 Zoll) müssen am
oberen Ende der Monitorhalterung
austreten.
5. Konsolenbaugruppe befestigen.
A. Suchen Sie die Konsolenbaugruppe,
vier BHSCS (Halbrundkopf-Innen-
sechskantschrauben) und vier
Sicherungsscheiben.
B. Stecken Sie in der Baugruppe des
Hauptrahmens das obere Anzeigekabel
in das untere Anzeigekabel. Siehe
Abbildung 15.
HINWEIS: Sicherstellen, dass die
Steckverbinder der Kabel
fest verbunden sind.
C. Wenn 20 cm (8 Zoll) Koaxial- und
Netzkabel am oberen Ende der
Konsolenbaugruppe austreten,
ziehen Sie die restlichen Koaxial-
und Netzkabel aus dem Unterteil
des Hauptrahmens heraus.
D. Mit Hilfe der vier Sicherungsscheiben
und der vier BHSCS den Konsolen-
bausatz am Hauptrahmen befestigen,
wie in Abbildung 15 gezeigt.
HINWEIS: Sicherstellen, dass beim Absenken
der Konsole keine Kabel einge-
klemmt wurden.
HINWEIS: Die Schrauben noch nicht fest
anziehen.
6. Installieren der Handlauf-Baugruppe
an der Konsolenbaugruppe.
A. Stecken Sie den Herzfrequenz-
Sensorenkabelstecker der
Konsolenbaugruppe an den
Herzfrequenz-Sensorenstecker
der Handlauf-Baugruppe an.
Siehe Abbildung 16.
Aufbau und
Zusammenbau
Seite 5-12
Bedienungsanleitung Cybex Arc-Trainer 620A/629A

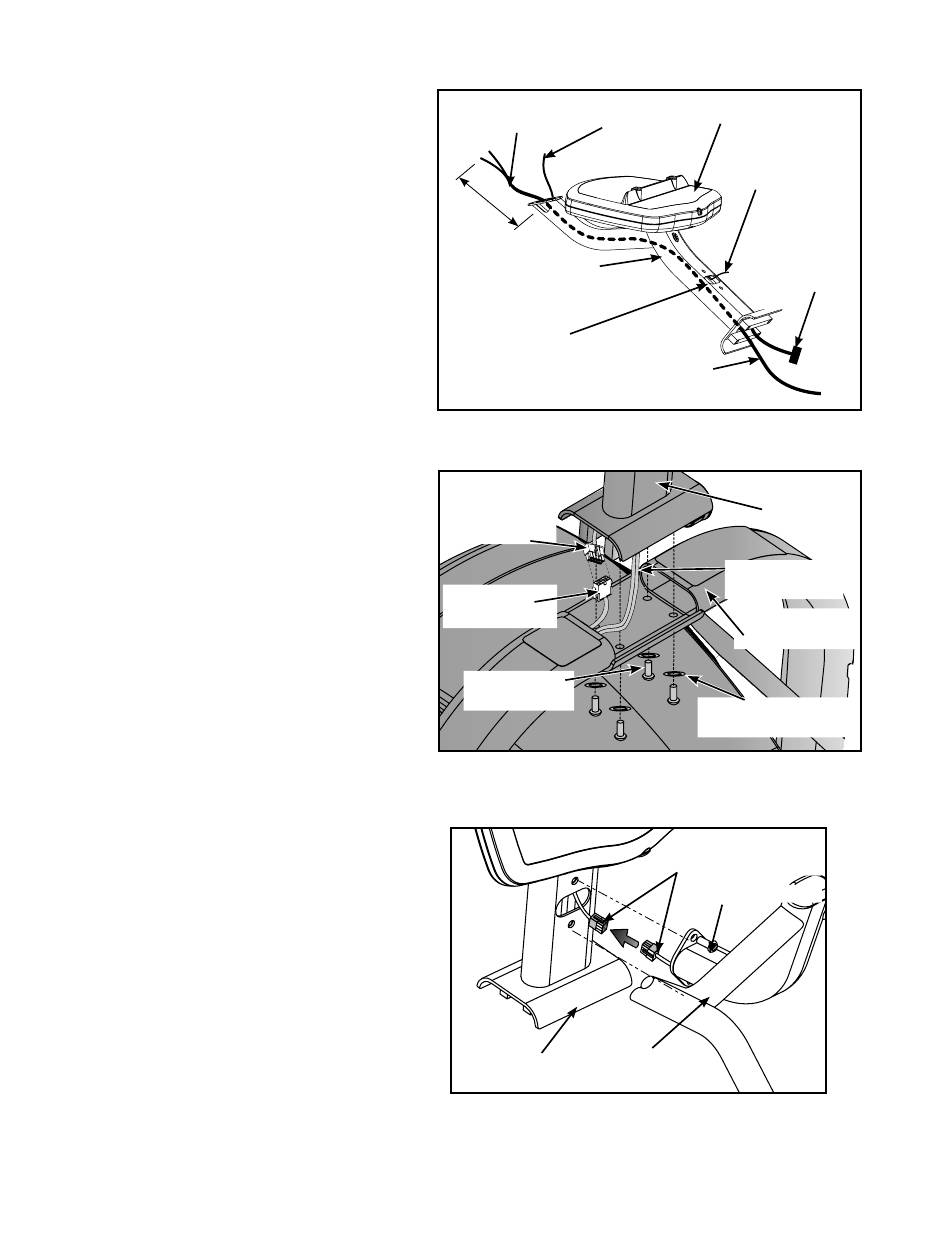

Abbildung 14
Anzeigekabel
Anzeigekabel
Abbildung 15
Abbildung16
Koaxial- und
Netzkabel
RJ-45
Kabel
20 cm
(8 Zoll)
Konsolen-
Halterung
Öffnung in der
Griff-Baugruppe
Koaxial- und
Netzkabel
Oberes
Unteres
BHSCS-
Schraube (4)
Handlauf-
Konsolen-
Baugruppe
baugruppe
Anzeigekonsole
Herzfrequenz-
Kabel
Anzeige-
konsolen-
kabel
Konsolen-
baugruppe
Koaxial- und
Netzkabel
Hauptrahmen-
Baugruppe
Sicherungsscheibe
(4)
Herzfrequenzsen-
sorenkabel
BHSCS-Schraube
