! Warnung: Um Verletzungen zu vermeiden muss dieser Apparat gemäß den
Installationsanweisungen fest an das Gerät angeschlossen sein
Cybex Privatunterhaltungs-Monitor - Optional
Erforderliches Werkzeug
• 3 mm Inbusschlüssel (mit dem Gerät geliefert)
• 7/32-Zoll Inbusschlüssel (mit dem Gerät geliefert)
1. Bitte lesen Sie die Anweisungen sorgfältig durch,
bevor Sie beginnen.

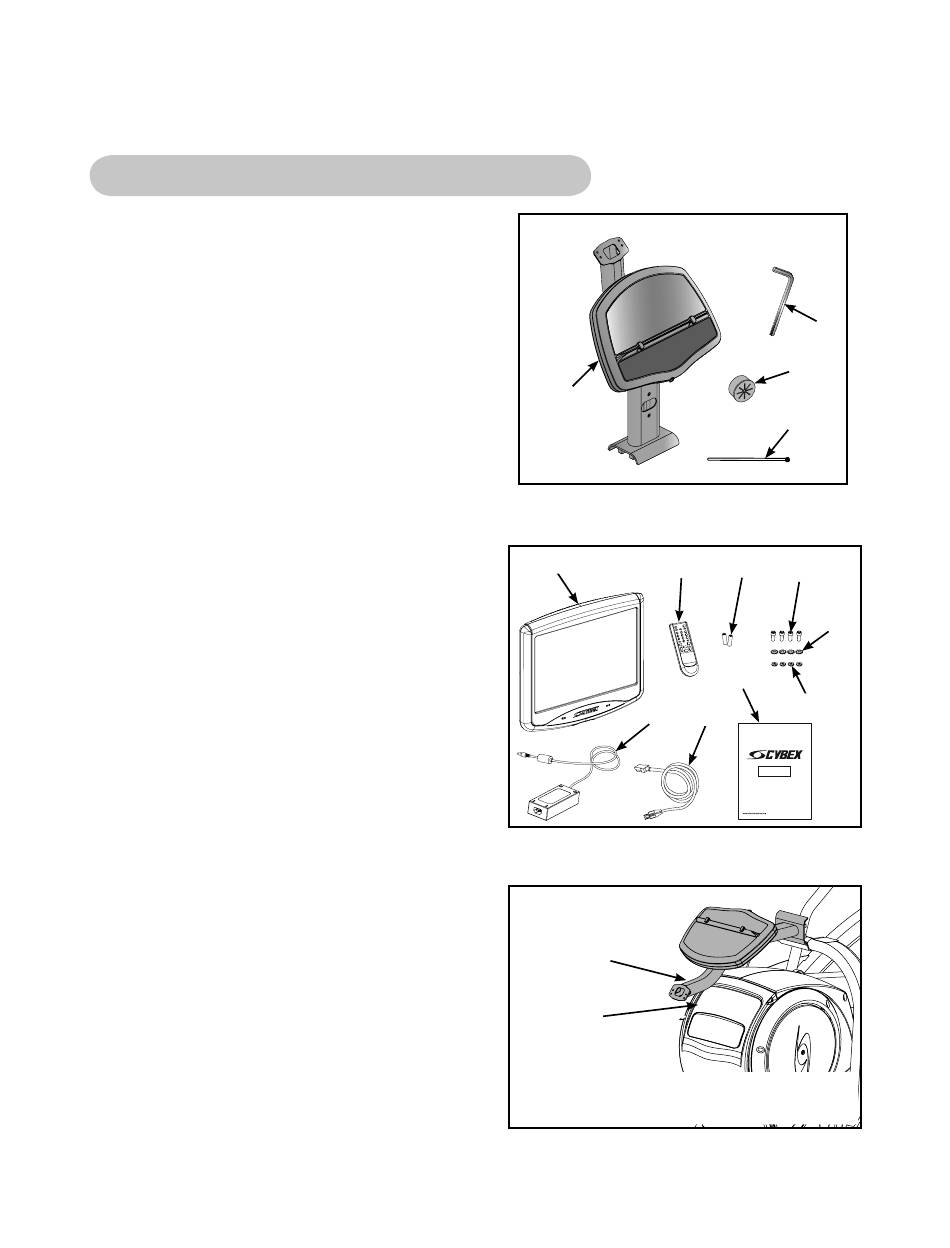

2. Überprüfen Sie den in Abbildung 11 gezeigten
Inhalt des Bausatzes.
A. Konsole mit Monitor-Halterung (1), 620A-215
B. Kabelbaum (1), 630A-104 (im Arc-Rahmen)
C. Zugentlastungshülse (1), PP740000
D. 3 mm Inbusschlüssel (1), BK030210
E. Poster (1), 620A-387 (nicht abgebildet)
F. Gewährleistungsblatt (1), LT-20219
(nicht abgebildet)
G. Kabelbindung (2), EW000028
3. Überprüfen Sie den in Abbildung 12 gezeigten
Inhalt des Bausatzes.
H. Monitor (1),
EE000005 oder EE000007
I. Fernsteuerung (1), EM000000
J. Batterien, Fernsteuerung, Größe AAA (2), N/A
K. Schrauben, Halterung, M4 x 7,9 (4), HC692860
L. Beilagscheiben, Halterung, Externe Sperre (4),
HS047300
M. Beilagscheiben, Halterung, Flach, M4 (4),
HS097600
N. Wechselstrom- / Gleichstrom- Adapter (1),
ET300038
O. Netzkabel, 115 V AC 60 Hz. (Länderspezifische
Kabel werden mit dem Gerät geliefert.) (1),
EW600000
P. Privatunterhaltungs-Monitor-Handbuch (1),
LT-20191
4. Installieren der Koaxial- und Netzkabel
in der Konsolenhalterung.
A. Legen Sie die Konsolenhalterung auf den Arc
Trainer, wie in Abbildung 13 gezeigt. HINWEIS:
Dadurch wird ein leichterer Zugriff zum Verlegen
der Kabel ermöglicht.
Bedienungsanleitung Cybex Arc-Trainer 620A/629A
A
Abbildung 11
H
I
N
Abbildung 12
Konsolen-
halterung
Verkleidung
HINWEIS: Legen Sie ein Tuch unter die Konsolen-
halterung, um die Verkleidung vor
Schäden zu schützen.
Abbildung 13
D
C
G
J
K
L
P
M
O
Aufbau und
Zusammenbau
Seite 5-11
