C. Baugruppe Konsole / Griff (Nr. 2) in der
richtigen Position am Hauptrahmen
anbringen. Siehe Abbildung 4.
D. Baugruppe Konsole / Griff wie in
Abbildung 4 dargestellt mit vier
Unterlegscheiben (Nr. 13) und vier
Schrauben 0,375-16 x 1,50 (Nr. 11)
befestigen. HINWEIS: Die Schrauben
noch nicht fest anziehen.
HINWEIS: Sicherstellen, dass beim

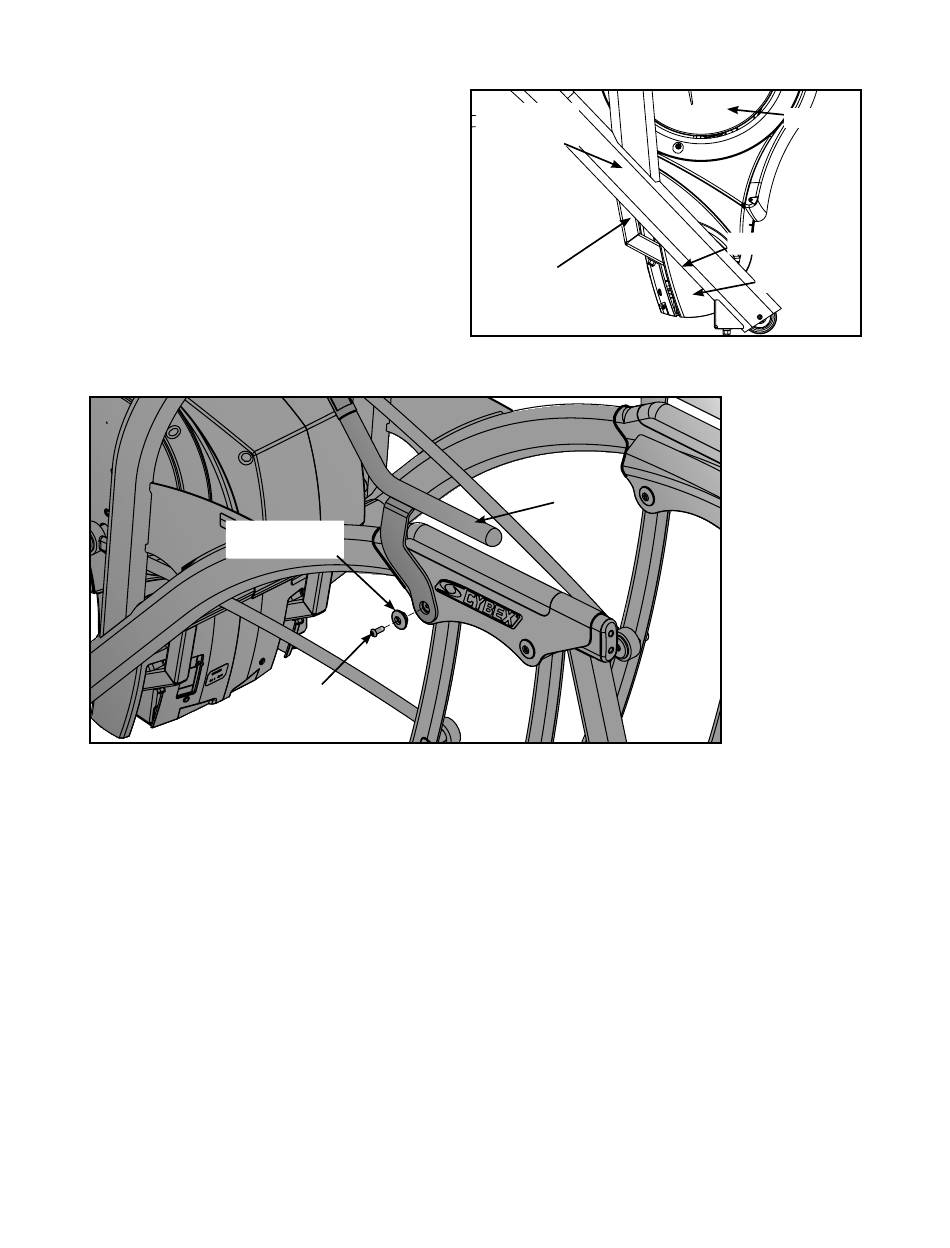

Abbildung 5
E. Die linke untere Halterung (Nr. 2) der Konsolen- / Griffbaugruppe in der richtigen Position
am Hauptrahmen anbringen. Siehe Abbildung 5.
F. Einen Tropfen Loctite auf das Gewinde der in Schritt 5B entfernten BHSCS-Schraube
0,375-16 x 1,00 auftragen und einen weiteren Tropfen Loctite auf die Schraubenbohrung
in der Drehachse auftragen.
G. Die (in Schritt 5B entfernte) linke Aufnahme der Drehachse mit der BHSCS-Schraube mit
Loctite befestigen. Siehe Abbildung 5.
H. Die Schritte 6E und 6F für die rechte Seite wiederholen.
I.
Die in den Schritten 6D und 6G angebrachten BHSCS-Schrauben mit dem im Lieferumfang
enthaltenen 7/32-Zoll-Inbusschlüssel (Nr. 14) fest anziehen. HINWEIS: Die in Abbildung
5 dargestellte BHSCS-Schraube mit einem Mindestdrehmoment von 17 Nm anziehen.
Sicherstellen, dass die Befestigungsplatte fest am Lager anliegt und kein seitliches Spiel
aufweist.
Aufbau und
Zusammenbau
Seite 5-6
Bedienungsanleitung Cybex Arc-Trainer 620A/629A
Absenken der Konsole keine
Kabel eingeklemmt wurden.
DREHACHSEN-
HALTERUNG
BHSCS-
Schraube
mit Loctite
Oberes
Anzeigekabel
Unteres
Anzeigekabel
Abbildung 4
Nr. 2
Nr. 2
Nr. 13
Nr. 11
