! ACHTUNG: Zum Anheben, Transport und Zusammenbau des Gerätes wird eine zweite
Person benötigt. Beim Anheben schwerer Gegenstände stets ordnungsgemäße
Hebemethoden verwenden.
4. Gerät anheben und zum Aufstellungsort transportieren.
A. Die Abstandsbolzen und Versandhalterungen vorsichtig entfernen.
B. Die hinteren Füße mit jeweils einer Person auf jeder Seite fest anpacken.
C. Die hinteren Füße unter Anwendung geeigneter Hebemethoden so anheben,
dass die vorderen Transporträder auf dem Boden gerollt werden können.
D. Das Gerät an den endgültigen Aufstellungsort heben oder rollen.
E. Die hinteren Füße vorsichtig am beabsichtigten Standort absenken.
5. Linke und rechte Halterung und Schrauben der vorderen äußeren Drehachse entfernen.
A. Die linke Halterung und Halbrundkopf-Innensechskantschraube (BHSCS) der vorderen
äußeren Drehachse ausfindig machen.
B. Die linke Schraube 0,375-16 x 1,00 mit einem 7/32-Zoll-Inbusschlüssel (Nr. 14) entfernen,
die Drehachsenhalterung vom Hauptrahmen abnehmen und die Teile aufbewahren.
Siehe Abbildung 3.
C. Die Schritte 5A und 5B für die rechte vordere Schraube und Drehachsenhalterung wiederholen.

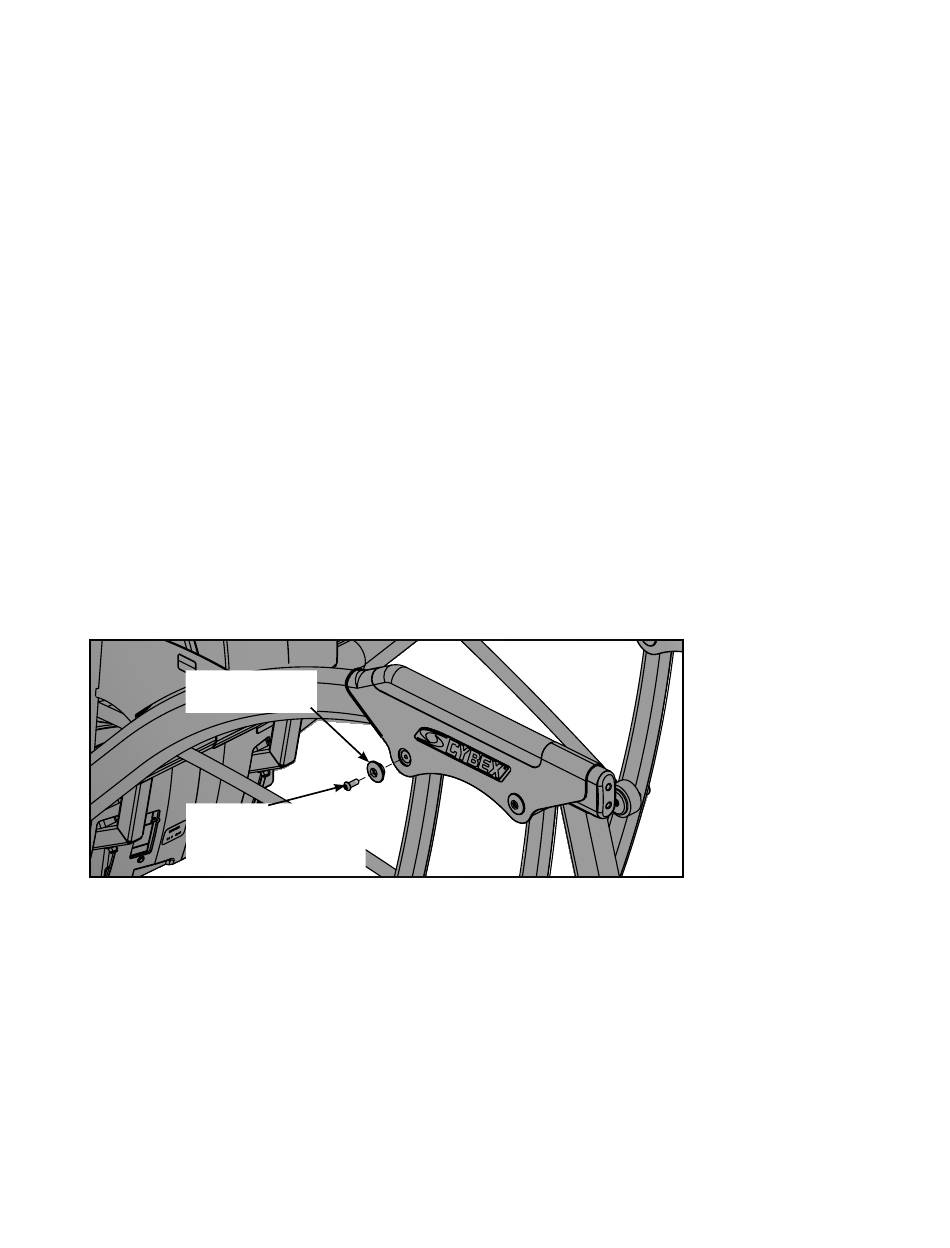

DREHACHSEN-
HALTERUNG
Halbrundkopf-In-
nensechskantschrauben
(BHSCS)
Abbildung 3
6. Baugruppe Konsole / Griff befestigen.
HINWEIS: Falls Sie die Cybex-Option Privatunterhaltungs-Monitor installieren, finden Sie
entsprechende Anleitungen auf der Seite 5-11.
A. Baugruppe Konsole / Griff (Nr. 2), vier Halbrundkopf-Innensechskantschrauben (BHSCS)
0,375-16 x 1,50 (Nr. 11) und vier Unterlegscheiben (Nr. 13) bereit legen.
B. Das obere Anzeigekabel an das aus dem Hauptrahmen herausgeführte untere Anzeigekabel
anschließen. Siehe Abbildung 4.
HINWEIS: Sicherstellen, dass die Steckverbinder der Kabel fest verbunden sind.
