B. Mit Hilfe eines 7/32 Zoll-Inbusschlüssels die beiden BHSCS-Schrauben, welche die
Handlaufbaugruppe sichern, an der Konsolenbaugruppe befestigen. Siehe Abbildung 16.
C. Mit Schritt 6E auf der Seite 5-6 fortfahren.

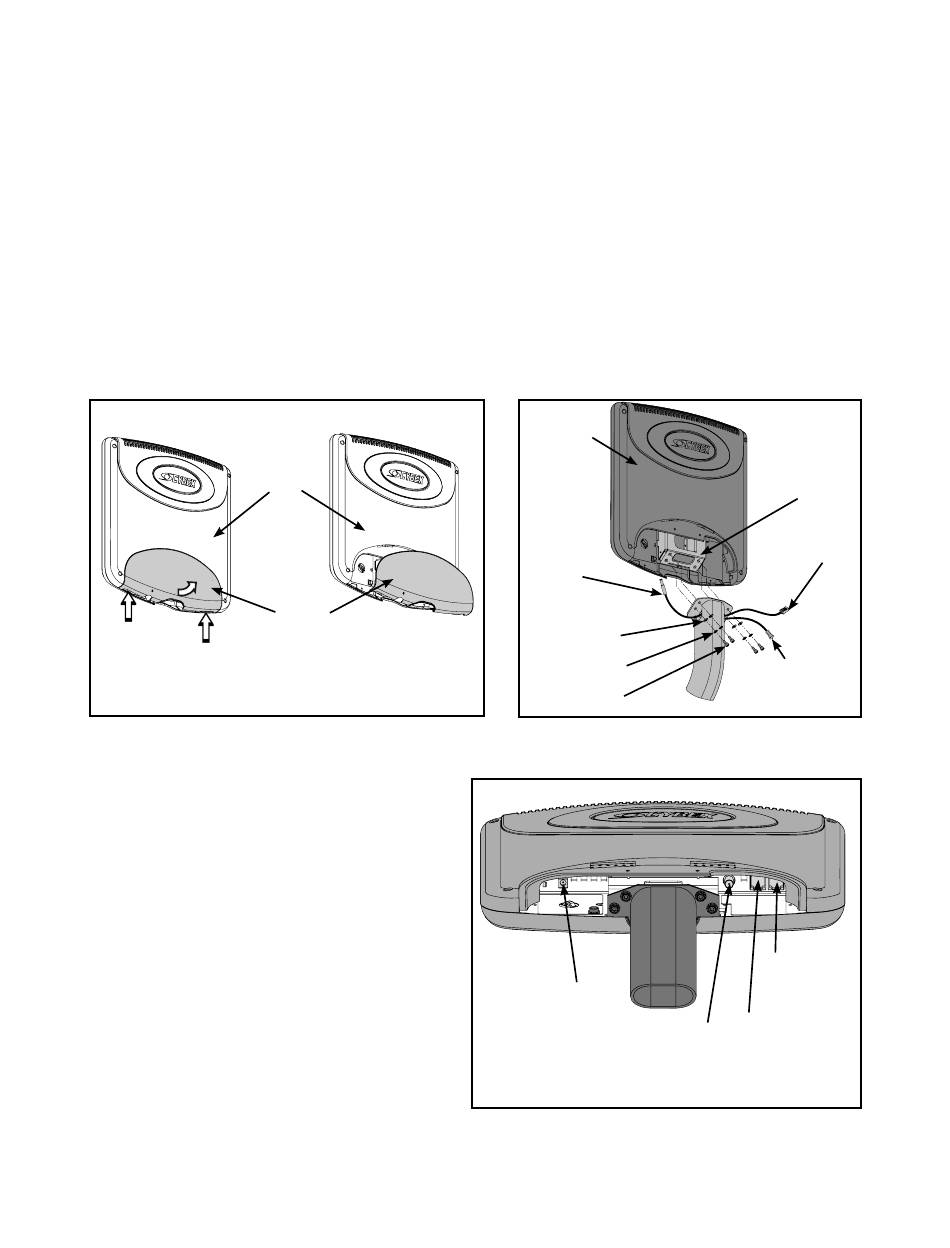

7. Monitor installieren.
A. Suchen Sie den Monitor (H), vier Befestigungsschrauben (K), vier Sicherungsscheiben (L)
und vier Befestigungsscheiben (M).
B. Entfernen der hinteren Abdeckung vom Monitor (H) durch Hineindrücken und Herausdrehen
der unteren Stifte der Abdeckung. Siehe Abbildung 17.
C. Bei gleichzeitigem Festhalten des Monitors (H) in seiner Stellung Einführen des Netzkabels
in die linke Seite der Monitorhalterung. Einführen des RJ-45 Kabels und des Koaxialkabels
in die rechte Seite der Monitorhalterung. Siehe Abbildung 18.
Rückwärtige
Stift
Abdeckung
Stift
HINWEIS: Drücken Sie die Stifte hinein,
aber drehen Sie sie heraus.
Abbildung 17
D. Mit Hilfe eines 3 mm Inbusschlüs-
sels Sichern der Monitorhalterung
an der Monitorbefestigung
unter Verwendung der vier
Befestigungsschrauben (K),
vier Sicherungsscheiben (L)
und vier Befestigungsscheiben
(M). Siehe Abbildung 18.
E. Einführen des Netzkabels,
Koaxialkabels und RJ-45 Kabels
in den Monitor, wie in Abbildung
19 gezeigt. HINWEIS: Die
Verwendung des CSAFE-
Anschlusses ist fakultativ und
erfordert ein CSAFE-Kabel
und -Gerät.
Bedienungsanleitung Cybex Arc-Trainer 620A/629A
(H)
(H)
B
(M)
(L)
(K)
Abbildung 18
Stromeingang
12 V DC
Antenne /
Kabel-TV-
Anschluss
(Koaxialkabel)
Abbildung 19
Monitor-
halterung
RJ-45
Kabel
Koaxialkabel
Zum
CSAFE-
Gerät
Zum
Fitness-
Gerät RJ-45
Aufbau und
Zusammenbau
Seite 5-13
