Wartung des Antriebsriemen
An diesem Gerät sind zwei Antriebsriemen vorhanden, welche locker, ausgeleiert oder rissig werden können
(siehe Abbildung 1).
Primärer Riemen - Dieser Riemen ist etwas
wird durch Kerben auf der oberen, breiteren Rolle zentriert.
Wenn das Gerät nicht gewartet und danach falsch zusam-
mengesetzt wurde, Es ist sehr unwahrscheinlich, dass sich
das Hauptband loest, da es dehnbar ist.
Sekundärer Riemen - Dieser Riemen ist etwas schmaler
und wird durch Kerben auf dem Antriebsrad zentriert. Da
dieser Riemen dehnbar ist, ist es unwahrscheinlich, dass er
sich lockert, ausser, wenn das Gerät gewartet und danach
falsch zusammengesetzt wurde.
Folgen Sie den Anleitungen zur Wartung des
Antriebsriemen, um sich zu vergewissern, dass die Riemen
richtig gespannt und in gutem Zustand sind. Beachten
Sie auch den Serviceplan (weiter hinten in diesem Kapitel)
zwecks Angaben und Empfehlungen.
HINWEIS: Das Entfernen und das Ersetzen des
Antriebsriemen sollte nur durch
qualifizierte Servicetechniker erfolgen.
Erforderliches Werkzeug
•
Kreuzkopf-Schraubenzieher
! WARNUNG: Ziehen Sie das Netzkabel aus, bevor Sie mit der Arbeit beginnen. Halten Sie
feuchte Teile oder Gegenstände fern von den Innenteilen des Gerätes. Ein
Elektroschlag könnte selbst dann auftreten, wenn das Gerät von der
Steckdose getrennt ist.
1. Lesen und verstehen Sie diesen Abschnitt genau, bevor Sie mit Punkt zwei weiter
fahren.
2. Ziehen Sie das Netzkabel aus der Steckdose.
A. Wenn das Gerät mit einem optionalen Wechselstrom-Netzgerät ausgestattet ist, ziehen Sie das
Netzkabel aus der Steckdose ab.
3. Entfernen Sie die Abdeckung.
A. Verwenden Sie einen Kreuzkopf-Schraubenzieher, um die vier Schrauben der Abdeckung zu
lösen (siehe Abbildung 2).
B. Entfernen Sie die Abdeckung.
Bedienungsanleitung Cybex Arc-Trainer 620A/629A
breiter und
Primärer
Riemen
Sekundärer
Riemen

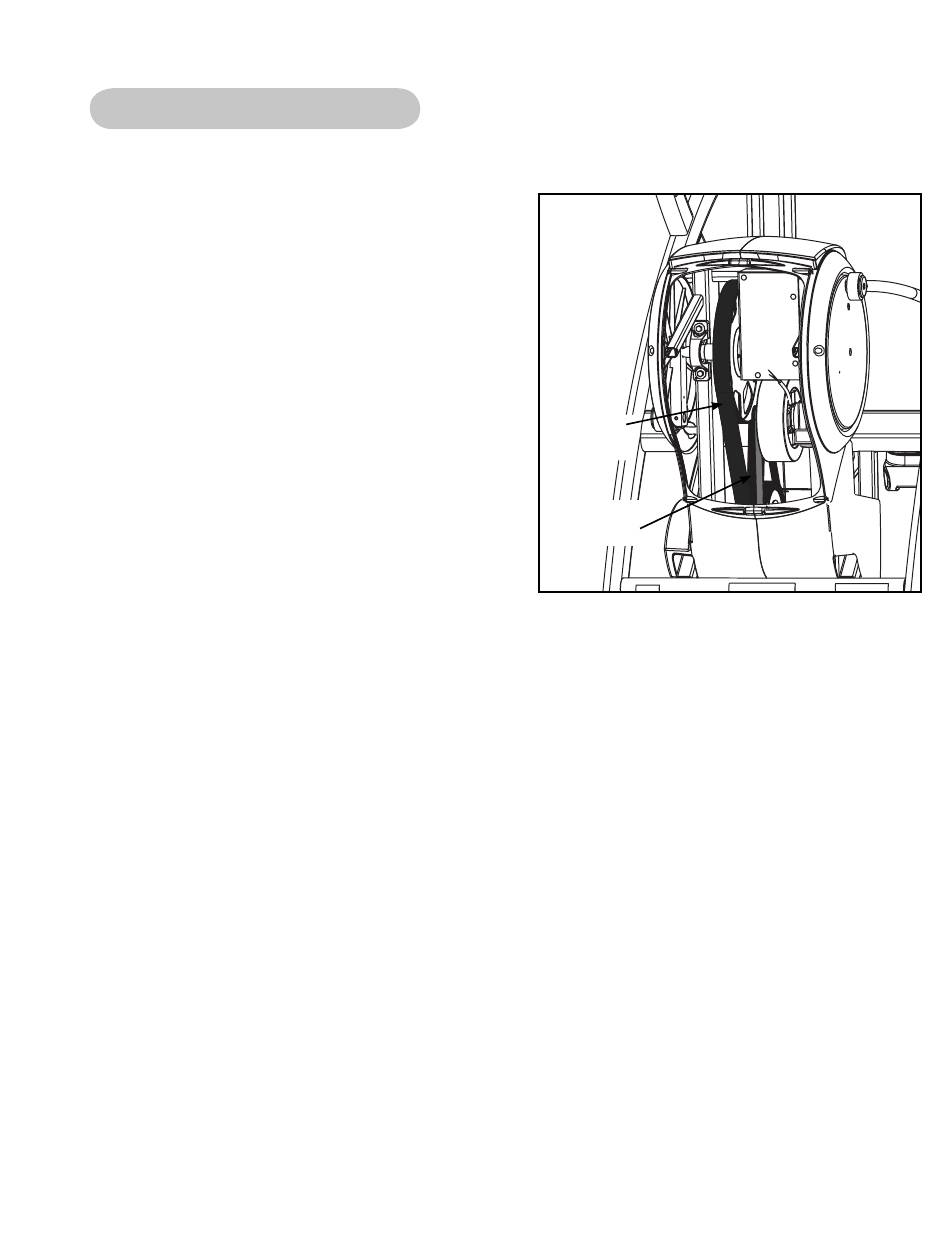

Abbildung
1
Vorbeugende
Wartung
Seite 4-3
