Steuerklemmentypen - Danfoss VLT AutomationDrive FC 300 Produkthandbuch

Installation
2 2

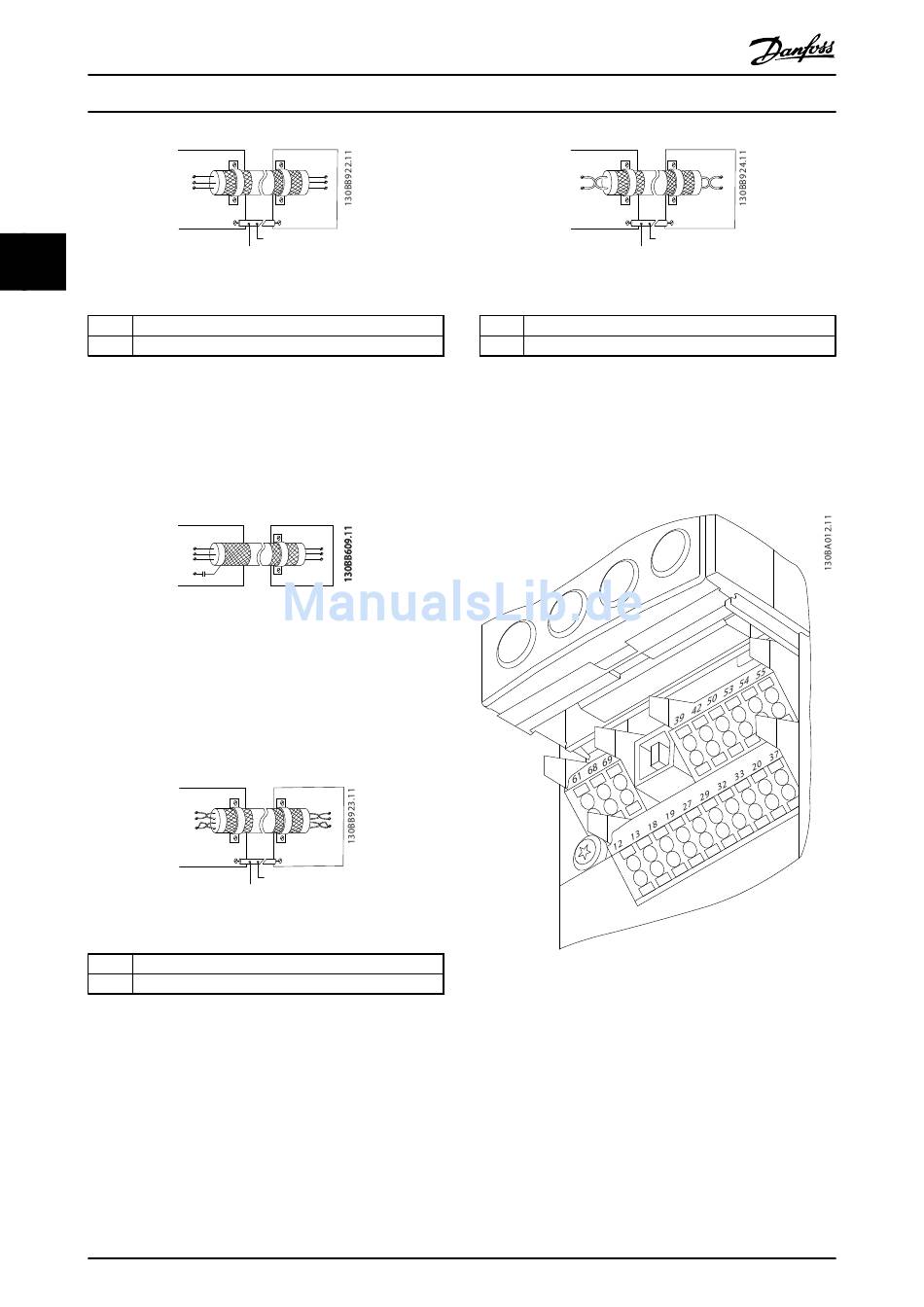

Abbildung 2.25
1
Min. 16 mm
2 Potenzialausgleichskabel
Tabelle 2.8
50/60-Hz-Brummschleifen
Bei sehr langen Steuerleitungen können Brummschleifen
auftreten. Beheben Sie dieses Problem durch Anschluss
eines Schirmendes an Erde über einen 100-nF-Kondensator
(mit möglichst kurzen Leitungen).
Abbildung 2.26
Vermeidung von EMV-Störungen auf der seriellen
Kommunikation
Diese Klemme ist über die interne RC-Verbindung an die
Erdung angeschlossen. Verwenden Sie Twisted-Pair-Kabel
zur Reduzierung von Störungen zwischen Leitern. Die
empfohlene Methode ist unten dargestellt:
Abbildung 2.27
1
Min. 16 mm
2 Potenzialausgleichskabel
Tabelle 2.9
Alternativ können Sie die Verbindung zu Klemme 61 lösen:
30
VLT
Produkthandbuch
PLC FC
PE PE
PE PE
1
2
2
PLC FC
PE
PE
100nF
FC FC
69 69
68 68
61
61
PE PE
PE PE
1
2
2
MG34U203 - VLT
®
Automation Drive Baugröße D
Abbildung 2.28
1
Min. 16 mm
2 Potenzialausgleichskabel
Tabelle 2.10

2.5.4 Steuerklemmentypen

2.5.6 Funktionen der Steuerklemmen fasst Klemmenfunk-
tionen und Werkseinstellungen zusammen.
Abbildung 2.29 Lage der Steuerklemmen
•
Anschluss 1 stellt vier programmierbare Digita-
leingangsklemmen, zwei zusätzliche digitale
Klemmen, die entweder als Eingang oder
Ausgang programmiert werden können, eine 24 V
DC-Klemmen-Versorgungsspannung und einen
Bezugspotenzialausgang für eine optionale, vom
Kunden bereitgestellte 24-V DC-Spannung bereit
•
Anschluss 2, Klemmen (+)68 und (-)69, sind für
eine serielle RS485-Kommunikationsverbindung
bestimmt
®
ist eine eingetragene Marke von Danfoss
FC FC
69 68
68 69
PE PE
PE PE
1
2
2
4
2
1
3
