Benutzerschnittstelle

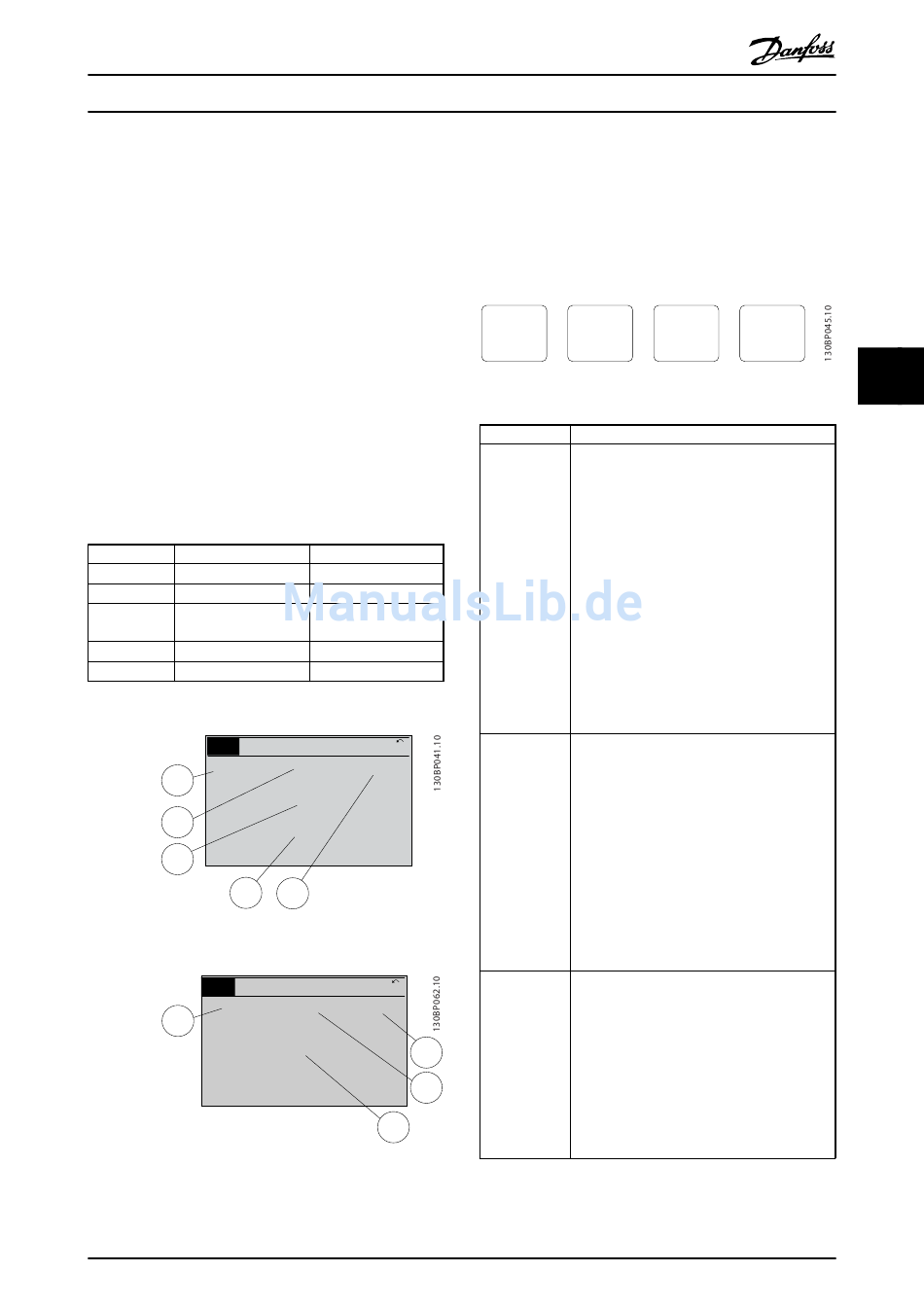

4.1.2 Einstellung der LCP-Displaywerte

Das Display ist aktiviert, wenn Netzspannung, eine
Zwischenkreisklemme oder eine externe 24 V DC-
Versorgung den Frequenzumrichter mit Spannung
versorgen.
Sie können die am LCP angezeigten Informationen an die
jeweilige Anwendung anpassen.
•
Mit jeder Displayanzeige ist ein Parameter
verknüpft.
•
Wählen Sie die Optionen im Quick-Menü Q3-13
Displayeinstellungen.
•
Display 2 hat eine alternative, größere Display-
option.
•
Der Zustand des Frequenzumrichters in der
unteren Zeile des Displays wird automatisch
abgerufen und ist nicht wählbar.
Display Parameternummer
1.1 0-20
1.2 0-21
1.3 0-22
2 0-23
3 0-24
Tabelle 4.1
Status
799 UPM
1.1
1.2
Auto-Fern-Rampe
2
3
Abbildung 4.2
Status
207 UPM
1.1
Auto-Fern-Betrieb
Abbildung 4.3
®
VLT Automation Drive Baugröße D
Produkthandbuch
Werkseinstellung
Motornenndrehzahl
Motornennstrom
Motornennleistung
[kW]
Motornennfrequenz
Sollwert in Prozent
1 (1)
7,83 A 36,4 kW
0,000
53,2 %
1.3
1 (1)
5,25 A 24,4 kW
6,9 Hz
1.3
1.2
2
®
MG34U203 - VLT ist eine eingetragene Marke von Danfoss

4.1.3 am Display

Mit den Menütasten greifen Sie auf verschiedene Menüs
zur Parametereinstellung zu, schalten zwischen
verschiedenen Displayanzeigen während des normalen
Betriebs um und zeigen Daten aus dem Alarm- und Fehler-
speicher an.
Quick
Status
Menu
Abbildung 4.4
Taste

Funktion

Status Diese Taste zeigt Betriebsinformationen an.
•
Halten Sie die Taste im Autobetrieb
gedrückt, um zwischen den Zustandsan-
zeigen umzuschalten.
•
Drücken Sie die Taste mehrmals, um
zwischen den Zustandsanzeigen durchzu-
blättern.
•
Halten Sie [Status] gedrückt und drücken Sie
gleichzeitig auf [
Helligkeit des Displays anzupassen.
•
Das Symbol oben rechts im Display zeigt
die Motordrehrichtung und den aktiven
Parametersatz. Dies ist nicht program-
mierbar.
Quick-Menü Dieses Menü bietet schnellen Zugang zu
Parametern zur Programmierung für die erste
Inbetriebnahme und zu vielen detaillierten
Anwendungshinweisen.
•
Drücken Sie die Taste, um auf Q2
Inbetriebnahme-Menü zuzugreifen; dieses
Menü enthält alle notwendigen Parameter
und Anweisungen zur grundlegenden
Programmierung des Frequenzumrichters.
•
Gehen Sie die Parameter in der gezeigten
Reihenfolge durch, um die wichtigsten
Funktionen einzurichten.
Main Menu Dient zum Zugriff auf alle Parameter.
•
Drücken Sie die Taste zweimal, um zur
nächsthöheren Menüebene zu gelangen.
•
Drücken Sie die Taste einmal, um zum
zuletzt aufgerufenen Menü oder Parameter
zurückzukehren.
•
Halten Sie die Taste gedrückt, um eine
Parameternummer zum direkten Zugriff auf
diesen Parameter einzugeben.
Main Alarm
Menu Log
▲ ▼
] oder [ ], um die
