Einführung

1.5 Aufbau des Frequenzumrichters

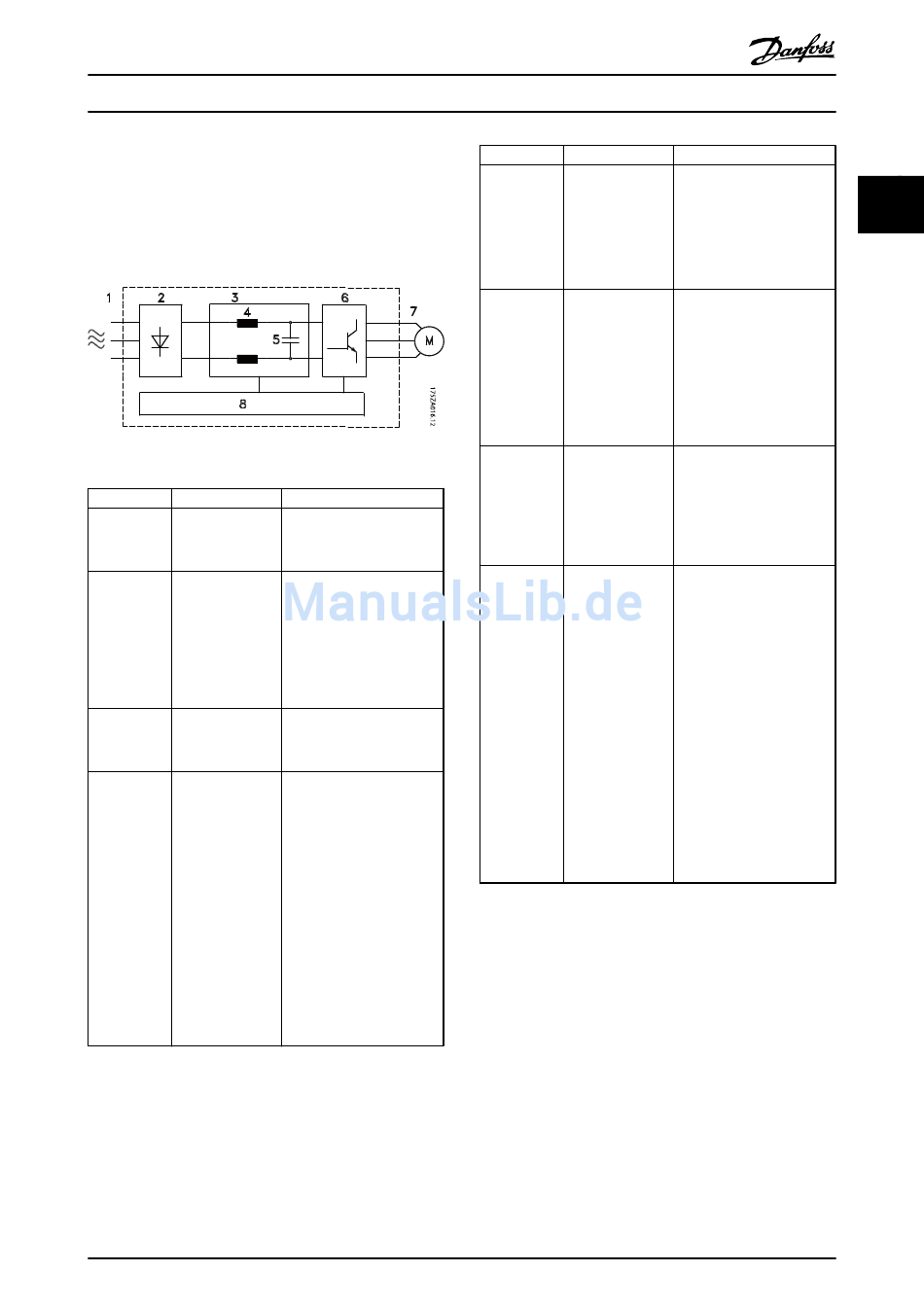

Abbildung 1.4 ist ein Blockschaltbild der internen
Baugruppen des Frequenzumrichters. Ihre jeweiligen
Funktionen beschreibt Tabelle 1.3.
Abbildung 1.4 Blockschaltbild des Frequenzumrichters
Nummer Bezeichnung
1 Netzversorgung
2 Gleichrichter
3 Gleichspannungs-
zwischenkreis
4 Zwischenkreis-
drosseln
®
VLT Automation Drive Baugröße D
Produkthandbuch
Funktionen
•
Dreiphasige Wechsel-
spannungsversorgung
des Frequenzumrichters.
•
Die Gleichrichterbrücke
wandelt den
eingehenden
Wechselstrom in einen
Gleichstrom zur
Versorgung des Wechsel-
richters um.
•
Der Gleichspannungszwi-
schenkreis führt den
Gleichstrom.
•
Die Zwischenkreis-
drosseln filtern die
Zwischenkreisgleich-
spannung.
•
Sie bieten Schutz vor
Netztransienten.
•
Sie reduzieren den
Effektivwert des Stroms.
•
Sie heben den Leistungs-
faktor an.
•
Sie reduzieren
Oberwellen am
Netzeingang.
®
MG34U203 - VLT ist eine eingetragene Marke von Danfoss
Nummer Bezeichnung
5 Gleichspannungs-
kondensatoren
6 Wechselrichter
7 Motorklemmen
8 Steuerteil
Tabelle 1.3 Interne Baugruppen des Frequenzumrichters
Funktionen
•
Die Kondensatoren
speichern die Gleich-
spannung.
•
Sie überbrücken
kurzzeitige Spannungs-
ausfälle oder -einbrüche.
•
Der Wechselrichter
erzeugt aus der Gleich-
spannung eine
pulsbreitenmodulierte
Wechselspannung an
den Motorklemmen für
eine variable Motorre-
gelung.
•
Anschluss der
Motorkabel zur
Versorgung des Motors
mit der geregelten
dreiphasigen
Motorspannung.
•
Das Steuerteil überwacht
die interne Verarbeitung,
den Motorausgang und
den Motorstrom, um für
einen effizienten Betrieb
und eine effiziente
Regelung zu sorgen
•
Es überwacht die
Benutzerschnittstelle
sowie die externen
Signale und führt die
resultierenden Befehle
aus.
•
Es stellt die Zustandsmel-
dungen und
Kontrollfunktionen bereit.
