Programmieren
6. 3-03 Max. Sollwert. Programmieren Sie den
maximalen internen Frequenzumrichtersollwert
auf 50 Hz. (Dies setzt die maximale Drehzahl des
Frequenzumrichters auf 50 Hz. Beachten Sie, dass
50/60 Hz durch die Ländereinstellung bestimmt
wird.)

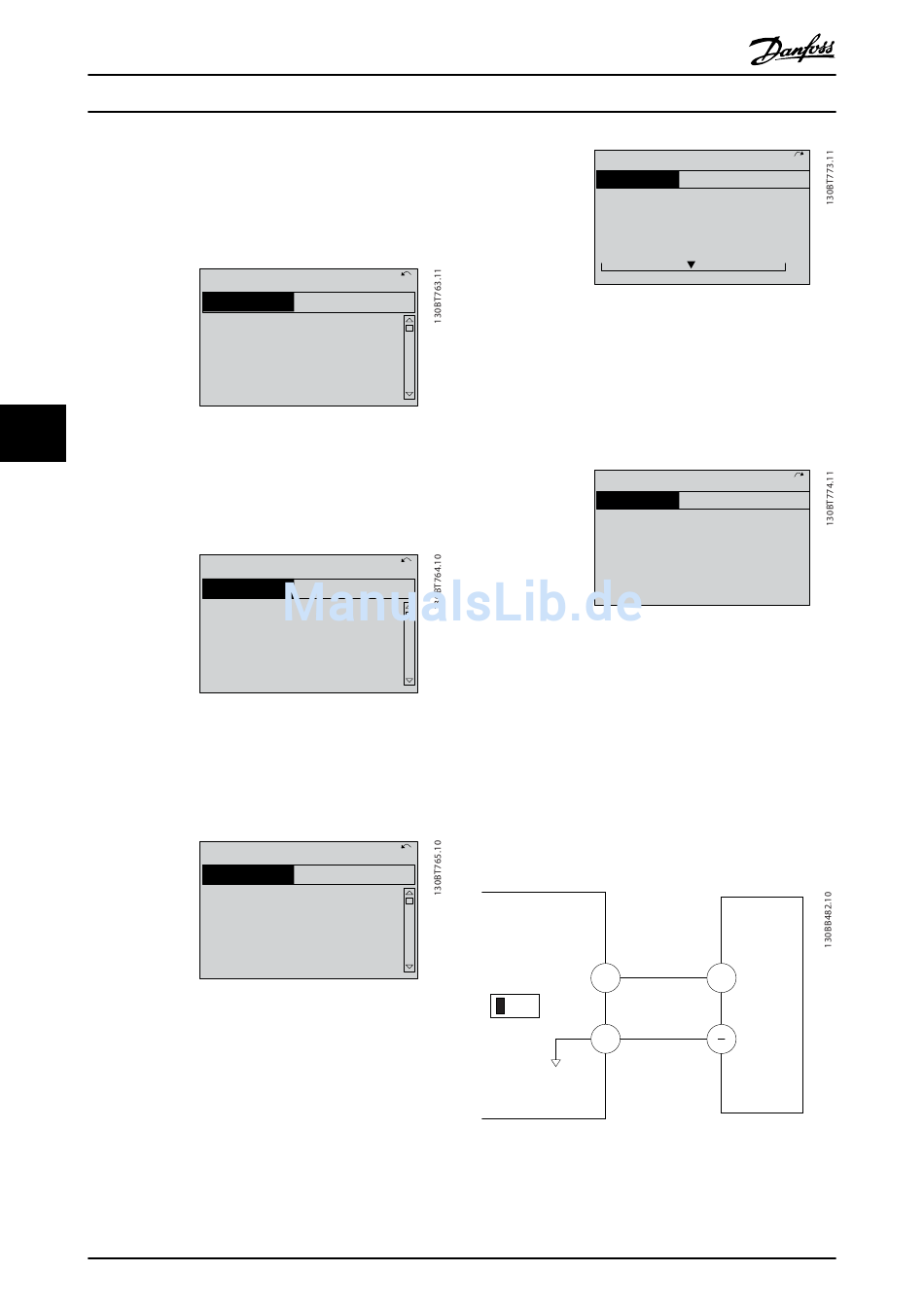

Abbildung 5.5
5 5
7. 6-10 Klemme 53 Skal. Min.Spannung. Stellen Sie
den minimalen Sollwert für die externe Spannung
an Klemme 53 auf 0 V ein. (Dies legt als
minimales Eingangssignal 0 V fest.)
Abbildung 5.6
8. 6-11 Klemme 53 Skal. Max.Spannung. Program-
mieren Sie den maximalen externen
Spannungssollwert an Klemme 53 auf 10 V. (Dies
legt als maximales Eingangssignal 10 V fest.)
Abbildung 5.7
9. 6-14 Klemme 53 Skal. Min.-Soll/Istwert. Program-
mieren Sie den minimalen Drehzahlsollwert an
Klemme 53 auf 20 Hz. (Dies gibt dem Frequen-
zumrichter die Information, dass die an Klemme
53 (0 V) empfangene minimale Spannung einem
Ausgangssignal von 20 Hz entspricht.)
44
®
VLT
Produkthandbuch
14.7% 0.00A
Analog Reference
3-03 Maximum Reference
50.000 Hz
14.7% 0.00A
Analog Reference
6-10 Terminal 53 Low
Voltage
0.00 V
14.7% 0.00A
Analog Reference
6-11 Terminal 53 High
Voltage
10.00 V
MG34U203 - VLT
Automation Drive Baugröße D
1(1)
Abbildung 5.8
Q3-21
10. 6-15 Klemme 53 Skal. Max.-Soll/Istwert. Program-
mieren Sie den maximalen Drehzahlsollwert an
Klemme 53 auf 50 Hz. (Die gibt dem Frequen-
zumrichter die Information, dass die an Klemme
53 (10 V) empfangene maximale Spannung einem
Ausgangssignal von 50 Hz entspricht.)
1(1)
Q3-21
Abbildung 5.9
Wenn Sie jetzt ein externes Gerät, das ein 0-10-V-Steuer-
signal sendet, an Klemme 53 des Frequenzumrichters
anschließen, ist das System betriebsbereit.
HINWEIS
Die Bildlaufleiste rechts in der letzten Abbildung des
Displays befindet sich ganz unten. Dies zeigt an, dass das
Verfahren abgeschlossen ist.
Abbildung 5.10 zeigt das Anschlussbild dieses Aufbaus.
1(1)
Q3-21
6-1*
U - I
A53
Abbildung 5.10 Anschlussbeispiel für ein externes Gerät, das ein
0-10-V-Steuersignal sendet
®
ist eine eingetragene Marke von Danfoss
14.7 % 0.00 A
Analog Reference
6 - 14 Terminal 53 Low
Ref./Feedb. Value
000020.000
14.7 % 0.00 A
Analog Reference
6 - 15 Terminal 53 High
Ref./Feedb. Value
50.000
53 +
0-10V
55
1(1)
Q3-21
1(1)
Q3-21
