Installation

Tischaufstellung

Sie können die OpenCom 36lan einfach
auf eine feste Unterlage legen, bei-
spielsweise einen Tisch. Beachten Sie
bitte, dass die Gummifüße der Anlage
unter Umständen Spuren auf der
Möbeloberfläche hinterlassen können.
24 Details zur Montage

Wandmontage

Empfohlen werden:
• Rundkopf-Schrauben 4 x 30 mm
(Holzschrauben)
• passende Dübel (6mm)
Weiterhin benötigen Sie folgendes
Werkzeug:
• Bohrer 6 mm für Stein (entsprechend
der gewählten Dübel, Bohrertyp
hängt vom Material ab)
• Bohrmaschine (mit Schlag- oder
Hammerwerk)
• Schraubendreher (passend zu den
gewählten Schrauben)
Vergewissern Sie sich, dass im
Achtung!
Bereich der geplanten Bohrlöcher keine
Versorgungsleitungen, Kabel oder ähn-
liches verlegt sind.
Bohren Sie die Löcher für die beiden
Befestigungsschrauben im Abstand von
180 mm (s. Bohrschablone im Anhang).
Setzen Sie den Dübel ein und drehen
Sie die Schrauben so tief in die Wand,
dass zwischen Schraubenkopf und
Wand noch ein Abstand von 4 mm ver-
bleibt.
Hängen Sie dann die Anlage mit der
Rückseite in die Schrauben ein und zie-
hen Sie sie etwas nach unten.
Geräte anschließen

Wichtige Information

Schließen Sie die OpenCom 36lan nicht
bei Gewitter an.
Verlegen Sie alle Kabel so, dass nie-
mand darauf treten oder darüber stol-
pern, stürzen und sich verletzen kann.

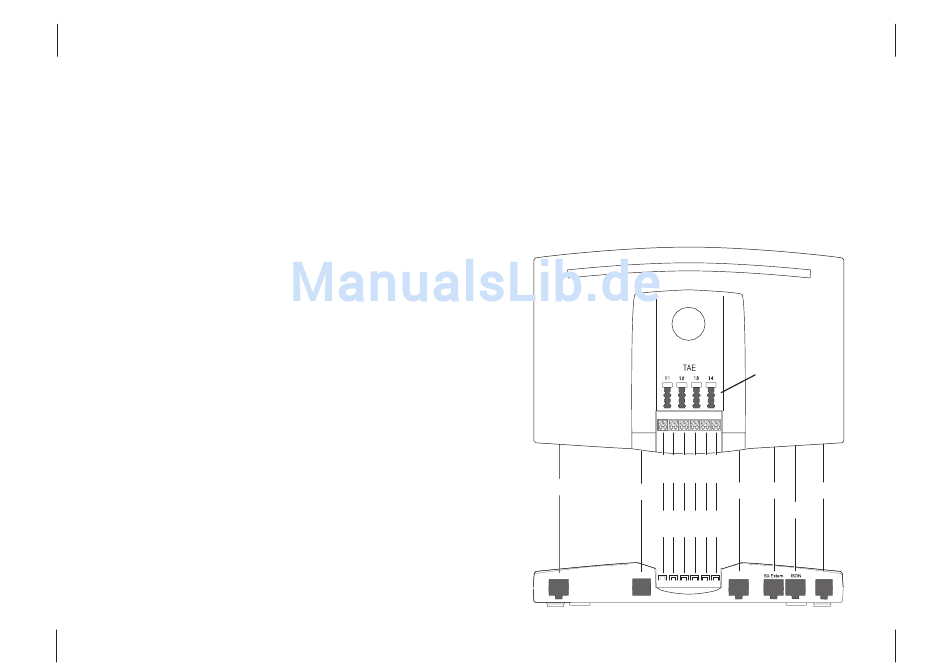

1a/b 3a/b 5a/b
2a/b 4a/b 6a/b
LAN
USB
interne Rufnr.:
11 12 13 14 15 16
LAN USB
1a/b 2a/b 3a/b 4a/b 5a/b 6a/b
Installation
Achten Sie auch darauf, dass die
Anschlussleitungen und Verbindungs-
kabel nicht geknickt, gezogen oder
mechanisch belastet werden.
Anschlüsse unter der
Abdeckung
S 0 Extern
V.24 Netzteil
ISDN
V.24 Power
Geräte anschließen 25
