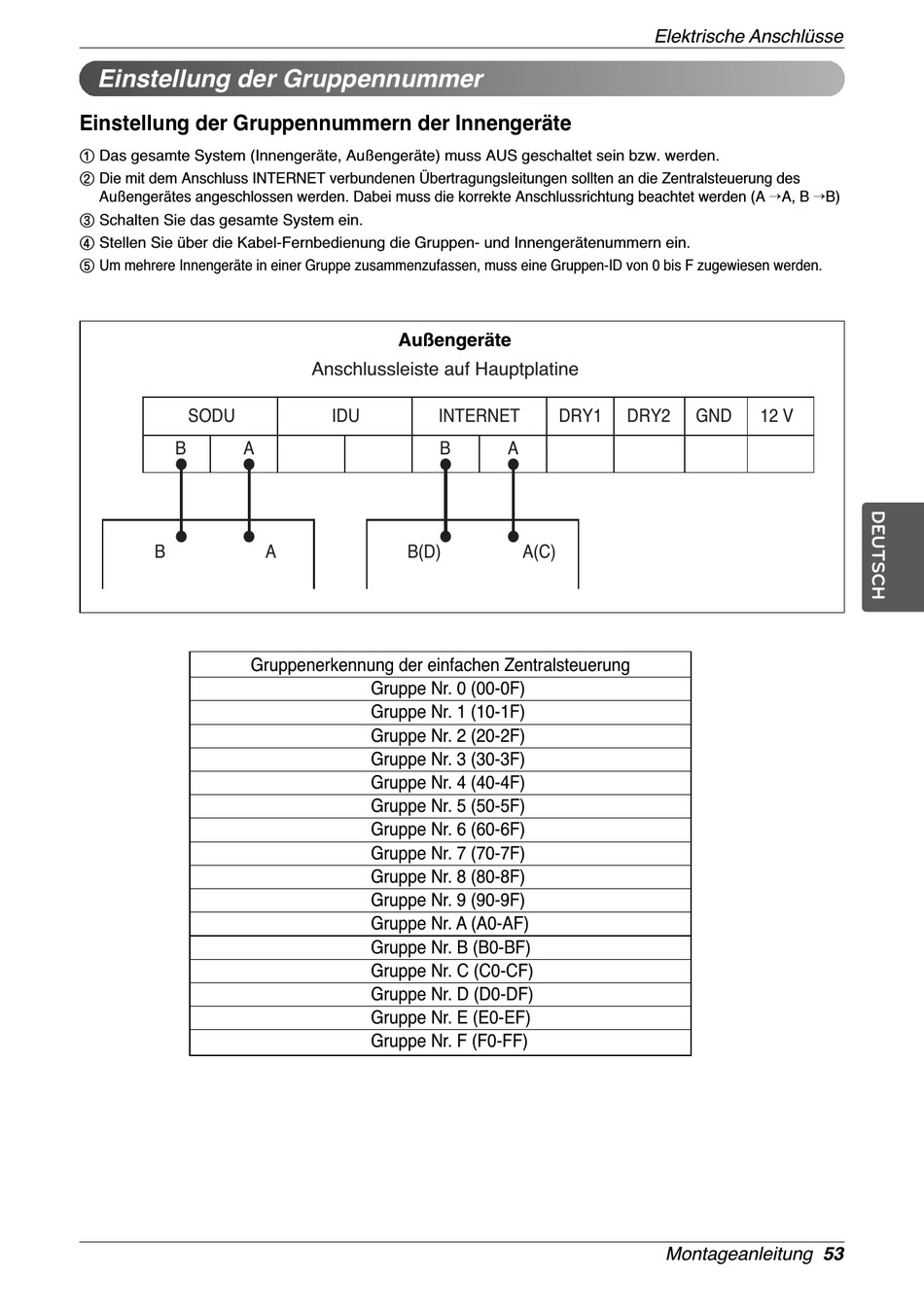

Einstellung der Gruppennummer
Einstellung der Gruppennummern der Innengeräte
① Das gesamte System (Innengeräte, Außengeräte) muss AUS geschaltet sein bzw. werden.
② Die mit dem Anschluss INTERNET verbundenen Übertragungsleitungen sollten an die Zentralsteuerung des
Außengerätes angeschlossen werden. Dabei muss die korrekte Anschlussrichtung beachtet werden (A 'A, B 'B)
③ Schalten Sie das gesamte System ein.
④ Stellen Sie über die Kabel-Fernbedienung die Gruppen- und Innengerätenummern ein.
⑤ Um mehrere Innengeräte in einer Gruppe zusammenzufassen, muss eine Gruppen-ID von 0 bis F zugewiesen werden.
SODU
A
B
B
Gruppenerkennung der einfachen Zentralsteuerung
Außengeräte
Anschlussleiste auf Hauptplatine
IDU
INTERNET
A
B(D)
Gruppe Nr. 0 (00-0F)
Gruppe Nr. 1 (10-1F)
Gruppe Nr. 2 (20-2F)
Gruppe Nr. 3 (30-3F)
Gruppe Nr. 4 (40-4F)
Gruppe Nr. 5 (50-5F)
Gruppe Nr. 6 (60-6F)
Gruppe Nr. 7 (70-7F)
Gruppe Nr. 8 (80-8F)
Gruppe Nr. 9 (90-9F)
Gruppe Nr. A (A0-AF)
Gruppe Nr. B (B0-BF)
Gruppe Nr. C (C0-CF)
Gruppe Nr. D (D0-DF)
Gruppe Nr. E (E0-EF)
Gruppe Nr. F (F0-FF)
DRY1
A
B
A(C)
Elektrische Anschlüsse
DRY2
GND
12 V
Montageanleitung 53
