Gerätschutzeinheit
Strömungsschalter installieren
• Es wird empfohlen, den Strömungsschalter zum Wassersammlungs
Rohrsystem zu installieren, welches am Außengerät angeschlossen ist.
(Der Strömungsschalter dient als 1. Schutzeinrichtung, falls kein Wasser zur
Verfügung steht. Wenn ein gewisses Maß an Wasser nach der Installation der
Strömungsschalter nicht fließt, wird der Fehlercode CH24 angezeigt und das
Produkt stoppt den Betrieb.)
• Bei der Einstellung der Strömungsschalter , empfiehlt es sich das Produkt mit
Standardwerten zu verwenden, um die Mindestdurchflussrate dieses Produkts
zu erfüllen. (Die minimale Strömungsrate für dieses Gerät beträgt 50 %.
Referenzwerte Strömungsrate: 4 PS – 40 LPM, 5 PS – 50 LPM, 6 PS – 60 LPM)
• Wählen Sie einen Strömungsschalter mit der erlaubten Druckspezifikation ,
welche die Druckspezifikation des Warmwasserversorgungsystems
berücksichtigt. (Steuersignal der Außeneinheit beträgt AC 220 V.)
Installation des Strömungsschalters
• Der Strömungsschalter muss am horizontalen Rohr des Warmwasserversorgungs Austritt des Produktes installiert sein
und die Richtung des Heißwasserstroms muss vor der Installation überprüft werden. (Abb. 1)
• Wenn Sie den Strömungsschalter an das Produkt anschließen, entfernen Sie die Drahtbrücke, um eine Verbindung zur
Sicherheitskette (4 (A) und 4 (B)) des Außengerätes herzustellen. (Abb 2, 3) (Öffnen Sie die Abdeckung des
Strömungsschalters und überprüfen Sie den Schaltplan vor dem Anschließen der Kabel. Die Verkabelung der
Strömungsschalter kann von Hersteller zu Hersteller variieren.)
• Passen Sie bei Bedarf die Durchflusserkennungsschraube nach Rücksprache mit einem Experten an und justieren Sie
zur Mindestdurchflussrate. (Abb 4) (Minimale Durchflussrate dieses Produktes beträgt 50 %. Passen Sie den
Strömungsschalter so an, das die Kontaktstelle berührt wird, wenn der Durchfluss 50 % der Durchflussmenge erreicht.)
- Referenzwerte Strömungsrate: 4 PS – 40 LPM, 5 PS – 50 LPM, 6 PS – 60 LPM)

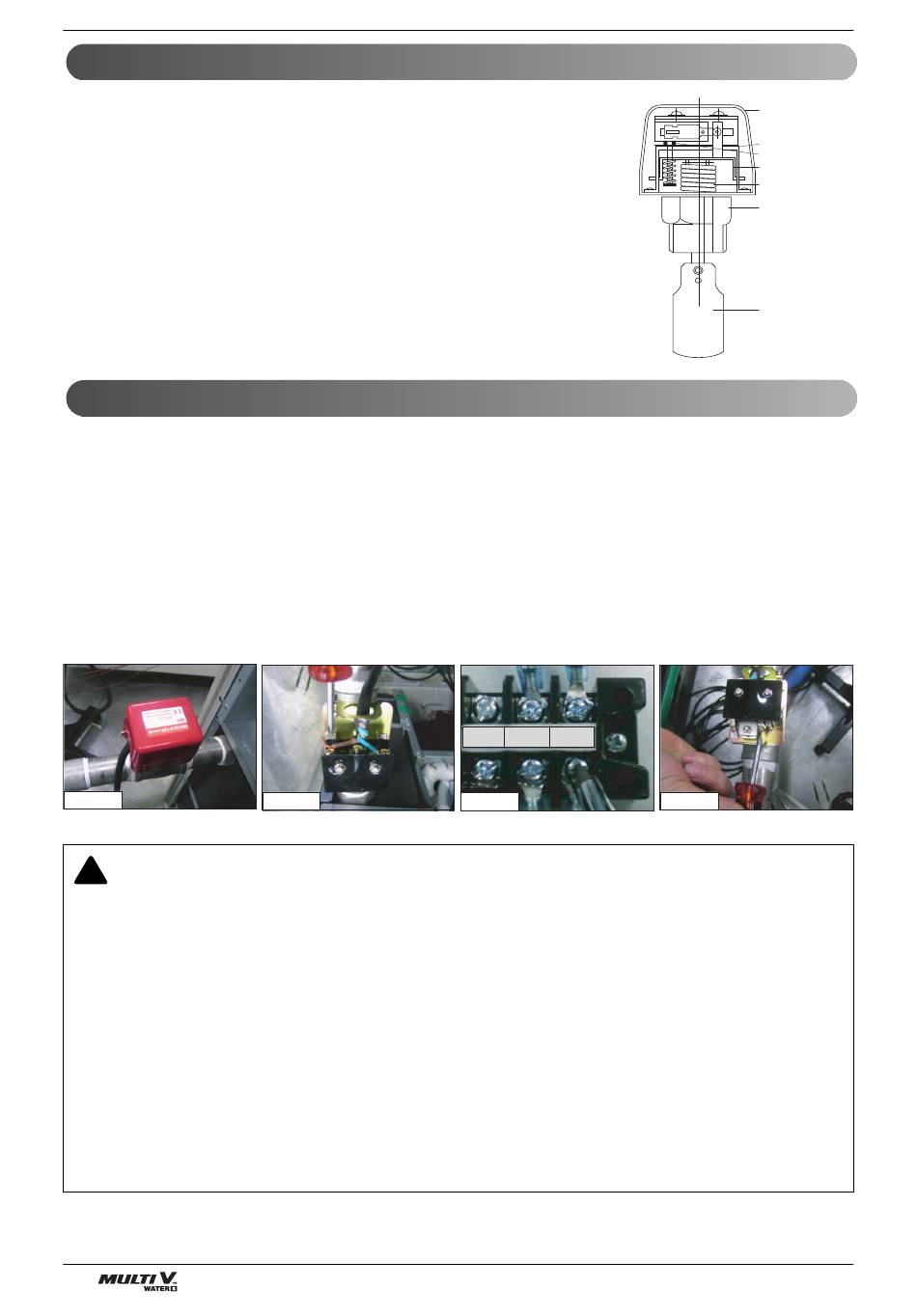

Abbildung 1
!
VORSICHT
• Wenn der Sollwert dneden Mindestdurchfluss nicht erfüllt oder wenn der Sollwert willkürlich durch den Benutzer
geändert wird, kann sich die Produkt LeistungProduktleistung Vverschlechterung oder zu schweren Produkt
ProblemProduktproblemen führen.
• Wenn das Produkt betrieben wird und mit der die Wasserversorgung nicht reibungslos fließten betrieben wird, kann
der Wärmetauscher beschädigten werden oder schwerwiegende Probleme können auftretenverursachen.
• Im Falle eines Fehlercodes CH24 oder CH180 , besteht die Möglichkeit, das der Plattenwärmetauscher teilweise von
innen zugefroren ist. Lösen Sie in diesem Fall das Problem des partiellen Einfrierens und starten Sie das Produkt
erneut. (Ursache des partiellen Einfrieren: Unzureichender Wasserstrom , keine Wasserversorgung, nicht genügend
Kühlmittel, fremde Partikel dringen inPlattenwärmetauscher ein )
• Wenn das Produkt arbeitet in Betrieb ist, während der Strömungsschalter die Kontaktstelle berührt und die Flussrate
sich ausserhalb des zulässigen Bereichs befindet, an die Strömung zwischen außerhalb des zulässigen Bereichs
berührt, kann dies Produkt zu einer Leistung Verschlechterung der Leistung führen oder zu schweren
Produktproblemen führen.
• Sie müssen den normalen geschlossen Typ Strömungsschaltertypen verwenden
- Der Schaltkreis desr Außengerätes befindet ist ein normal geschlossener Typ.
24
Außengerät
Abbildung 2
3(B)
4(A)
4(B)
Abbildung 3
Abdeckung
Mikroschalter
Einstellschraube
Erschütterungsplatte
Blasebalg
1 zoll oder
3/4 Zoll
Buchse
Pad
Abbildung 4
