Elektrische Anschlüsse

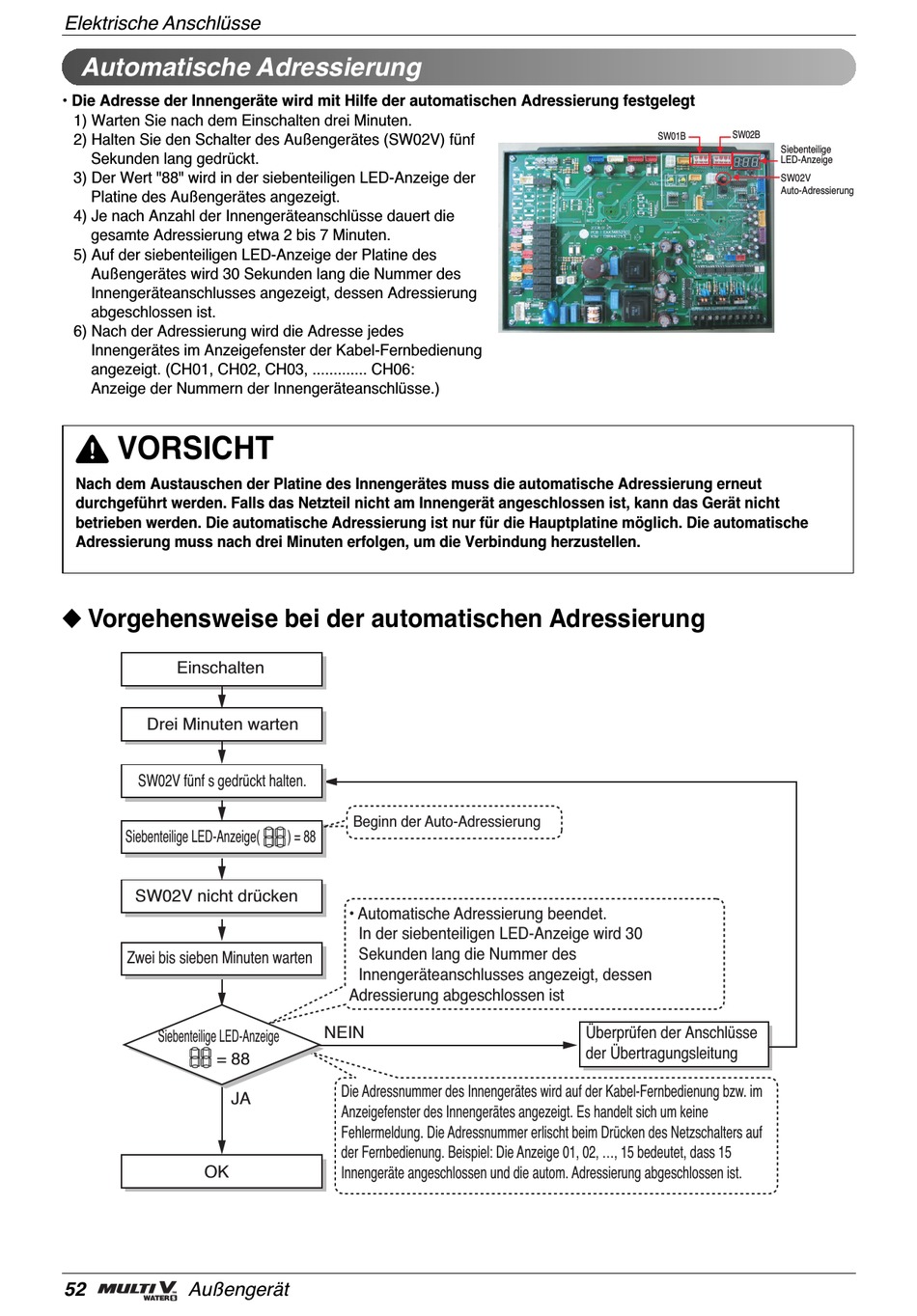

Automatische Adressierung
• Die Adresse der Innengeräte wird mit Hilfe der automatischen Adressierung festgelegt
1) Warten Sie nach dem Einschalten drei Minuten.
2) Halten Sie den Schalter des Außengerätes (SW02V) fünf
Sekunden lang gedrückt.
3) Der Wert "88" wird in der siebenteiligen LED-Anzeige der
Platine des Außengerätes angezeigt.
4) Je nach Anzahl der Innengeräteanschlüsse dauert die
gesamte Adressierung etwa 2 bis 7 Minuten.
5) Auf der siebenteiligen LED-Anzeige der Platine des
Außengerätes wird 30 Sekunden lang die Nummer des
Innengeräteanschlusses angezeigt, dessen Adressierung
abgeschlossen ist.
6) Nach der Adressierung wird die Adresse jedes
Innengerätes im Anzeigefenster der Kabel-Fernbedienung
angezeigt. (CH01, CH02, CH03, ............. CH06:
Anzeige der Nummern der Innengeräteanschlüsse.)
!
VORSICHT
Nach dem Austauschen der Platine des Innengerätes muss die automatische Adressierung erneut
durchgeführt werden. Falls das Netzteil nicht am Innengerät angeschlossen ist, kann das Gerät nicht
betrieben werden. Die automatische Adressierung ist nur für die Hauptplatine möglich. Die automatische
Adressierung muss nach drei Minuten erfolgen, um die Verbindung herzustellen.
u Vorgehensweise bei der automatischen Adressierung
Einschalten
Drei Minuten warten
SW02V fünf s gedrückt halten.
Siebenteilige LED-Anzeige(
SW02V nicht drücken
Zwei bis sieben Minuten warten
Siebenteilige LED-Anzeige
= 88
JA
OK
52
Außengerät
Beginn der Auto-Adressierung
) = 88
• Automatische Adressierung beendet.
In der siebenteiligen LED-Anzeige wird 30
Sekunden lang die Nummer des
Innengeräteanschlusses angezeigt, dessen
Adressierung abgeschlossen ist
NEIN
Die Adressnummer des Innengerätes wird auf der Kabel-Fernbedienung bzw. im
Anzeigefenster des Innengerätes angezeigt. Es handelt sich um keine
Fehlermeldung. Die Adressnummer erlischt beim Drücken des Netzschalters auf
der Fernbedienung. Beispiel: Die Anzeige 01, 02, ..., 15 bedeutet, dass 15
Innengeräte angeschlossen und die autom. Adressierung abgeschlossen ist.
SW02B
SW01B
Überprüfen der Anschlüsse
der Übertragungsleitung
Siebenteilige
LED-Anzeige
SW02V
Auto-Adressierung
