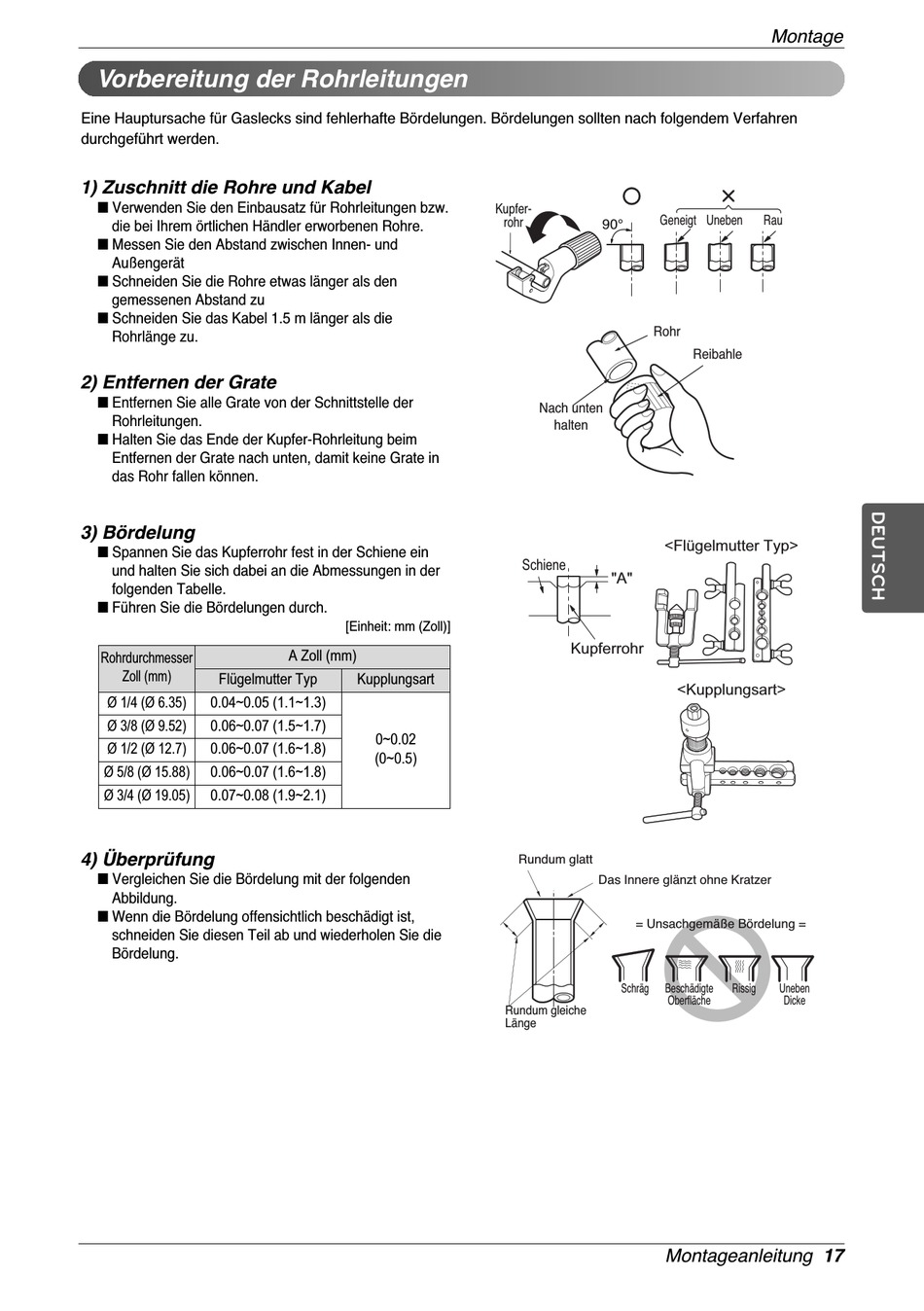

Vorbereitung der Rohrleitungen
Eine Hauptursache für Gaslecks sind fehlerhafte Bördelungen. Bördelungen sollten nach folgendem Verfahren
durchgeführt werden.
1) Zuschnitt die Rohre und Kabel
n Verwenden Sie den Einbausatz für Rohrleitungen bzw.
die bei Ihrem örtlichen Händler erworbenen Rohre.
n Messen Sie den Abstand zwischen Innen- und
Außengerät
n Schneiden Sie die Rohre etwas länger als den
gemessenen Abstand zu
n Schneiden Sie das Kabel 1.5 m länger als die
Rohrlänge zu.
2) Entfernen der Grate
n Entfernen Sie alle Grate von der Schnittstelle der
Rohrleitungen.
n Halten Sie das Ende der Kupfer-Rohrleitung beim
Entfernen der Grate nach unten, damit keine Grate in
das Rohr fallen können.
3) Bördelung
n Spannen Sie das Kupferrohr fest in der Schiene ein
und halten Sie sich dabei an die Abmessungen in der
folgenden Tabelle.
n Führen Sie die Bördelungen durch.
Rohrdurchmesser
Zoll (mm)
Flügelmutter Typ
Ø 1/4 (Ø 6.35)
0.04~0.05 (1.1~1.3)
Ø 3/8 (Ø 9.52)
0.06~0.07 (1.5~1.7)
Ø 1/2 (Ø 12.7)
0.06~0.07 (1.6~1.8)
Ø 5/8 (Ø 15.88)
0.06~0.07 (1.6~1.8)
Ø 3/4 (Ø 19.05)
0.07~0.08 (1.9~2.1)
4) Überprüfung
n Vergleichen Sie die Bördelung mit der folgenden
Abbildung.
n Wenn die Bördelung offensichtlich beschädigt ist,
schneiden Sie diesen Teil ab und wiederholen Sie die
Bördelung.
[Einheit: mm (Zoll)]
A Zoll (mm)
Kupplungsart
0~0.02
(0~0.5)
Kupfer-
Geneigt Uneben
rohr
90°
Rohr
Nach unten
halten
<Flügelmutter Typ>
Schiene
"A"
Kupferrohr
Rundum glatt
Das Innere glänzt ohne Kratzer
= Unsachgemäße Bördelung =
Schräg
Beschädigte
Oberfläche
Rundum gleiche
Länge
Montageanleitung 17
Montage
Rau
Reibahle
<Kupplungsart>
Rissig
Uneben
Dicke
