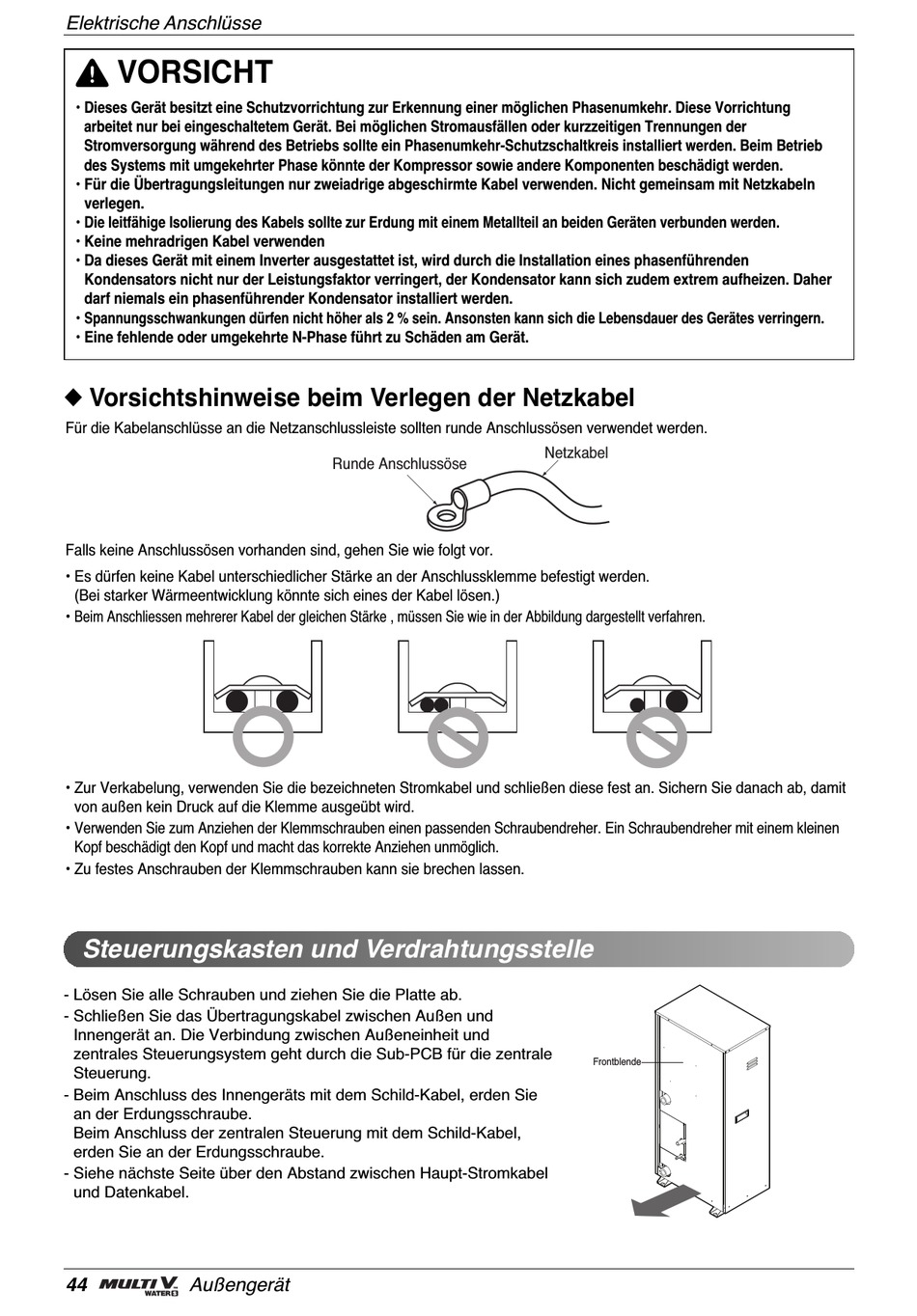

Elektrische Anschlüsse
!
VORSICHT
• Dieses Gerät besitzt eine Schutzvorrichtung zur Erkennung einer möglichen Phasenumkehr. Diese Vorrichtung
arbeitet nur bei eingeschaltetem Gerät. Bei möglichen Stromausfällen oder kurzzeitigen Trennungen der
Stromversorgung während des Betriebs sollte ein Phasenumkehr-Schutzschaltkreis installiert werden. Beim Betrieb
des Systems mit umgekehrter Phase könnte der Kompressor sowie andere Komponenten beschädigt werden.
• Für die Übertragungsleitungen nur zweiadrige abgeschirmte Kabel verwenden. Nicht gemeinsam mit Netzkabeln
verlegen.
• Die leitfähige Isolierung des Kabels sollte zur Erdung mit einem Metallteil an beiden Geräten verbunden werden.
• Keine mehradrigen Kabel verwenden
• Da dieses Gerät mit einem Inverter ausgestattet ist, wird durch die Installation eines phasenführenden
Kondensators nicht nur der Leistungsfaktor verringert, der Kondensator kann sich zudem extrem aufheizen. Daher
darf niemals ein phasenführender Kondensator installiert werden.
• Spannungsschwankungen dürfen nicht höher als 2 % sein. Ansonsten kann sich die Lebensdauer des Gerätes verringern.
• Eine fehlende oder umgekehrte N-Phase führt zu Schäden am Gerät.
u Vorsichtshinweise beim Verlegen der Netzkabel
Für die Kabelanschlüsse an die Netzanschlussleiste sollten runde Anschlussösen verwendet werden.
Falls keine Anschlussösen vorhanden sind, gehen Sie wie folgt vor.
• Es dürfen keine Kabel unterschiedlicher Stärke an der Anschlussklemme befestigt werden.
(Bei starker Wärmeentwicklung könnte sich eines der Kabel lösen.)
• Beim Anschliessen mehrerer Kabel der gleichen Stärke , müssen Sie wie in der Abbildung dargestellt verfahren.
• Zur Verkabelung, verwenden Sie die bezeichneten Stromkabel und schließen diese fest an. Sichern Sie danach ab, damit
von außen kein Druck auf die Klemme ausgeübt wird.
• Verwenden Sie zum Anziehen der Klemmschrauben einen passenden Schraubendreher. Ein Schraubendreher mit einem kleinen
Kopf beschädigt den Kopf und macht das korrekte Anziehen unmöglich.
• Zu festes Anschrauben der Klemmschrauben kann sie brechen lassen.
Steuerungskasten und Verdrahtungsstelle
- Lösen Sie alle Schrauben und ziehen Sie die Platte ab.
- Schließen Sie das Übertragungskabel zwischen Außen und
Innengerät an. Die Verbindung zwischen Außeneinheit und
zentrales Steuerungsystem geht durch die Sub-PCB für die zentrale
Steuerung.
- Beim Anschluss des Innengeräts mit dem Schild-Kabel, erden Sie
an der Erdungsschraube.
Beim Anschluss der zentralen Steuerung mit dem Schild-Kabel,
erden Sie an der Erdungsschraube.
- Siehe nächste Seite über den Abstand zwischen Haupt-Stromkabel
und Datenkabel.
44
Außengerät
Runde Anschlussöse
Netzkabel
Frontblende
