Installation von Wasserrohrleitungen

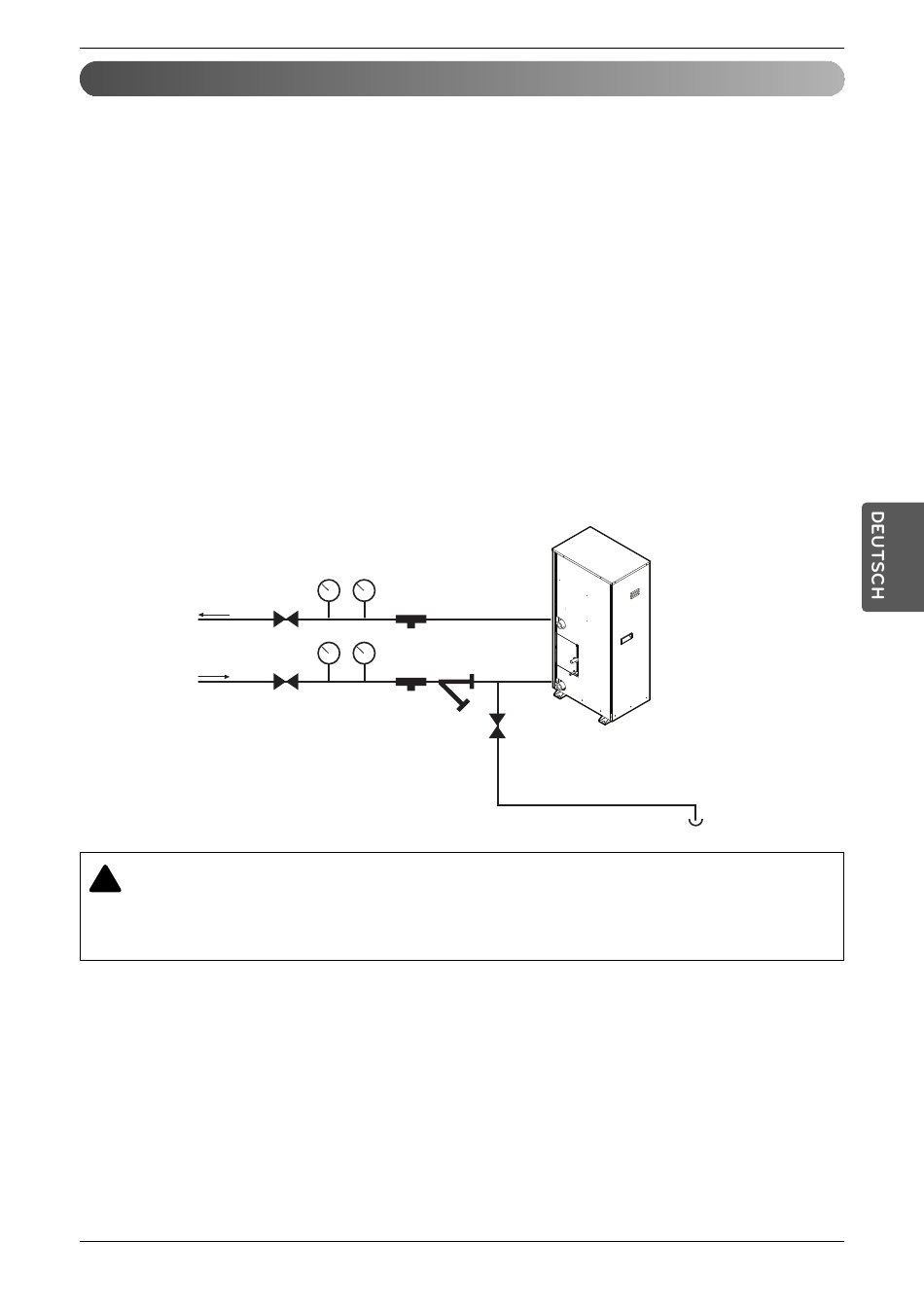

1) Wasserrohrleitung System- Diagramm
• Der Wasserdruckwiderstand dasder Wasserrohrleitungen dieses Produktes beträgt system dieses Produkts ist 1.98 MPa.
• Wenn die Wasserleitung im InnerenHaus bewegtverlegt wird, stellen Sie sicher, das die Rohre Wärmedämmendung
isoliert werdenauf dem Rohr ausgeführt, so dass sich keine Wassertropfen auf der äußeren Seite der Wasserleitung
bilden.
• Die Größe des Abflussrohrs muss gleich oder größer als der Durchmesser des verbindenden Produktes sein.
- Installieren Sie immer eine Falle, so dass das abgelassenen Wasser nicht bündig zurück istfliesst.
• Installieren Sie immer ein Sieb (50 Mesh oder höher) am Eingang der Wasserleitung. (Wenn Sand, verrostete Stücke in
die Wasserversorgung gelangen, können durch verstopfte Rohre Probleme für das Produkt auftreten)
- Wenn bei der Verbindung mit der Außeneinheit ein An/Aus-Ventil angewendet wird, kann der Energieverbrauch der
Pumpe gesenkt werden, indem die Wasserversorgung zur nicht im Betrieb befindlichen Außeneinheit blockiert wird.
Wählen Sie ein geeignetes Ventil aus und installieren Sie es vor Ort , falls erforderlich.
• Installieren Sie eine Manometer Druckanzeige und Temperaturanzeige am Ein/- und Auslass- der Wasserleitung.
• Flexiblen Verbindungen müssen installiert sein, nicht um jegliches Austreten aus der Schwingung der Rohre führen.um ein
Beschädigung der Rohre durch Vibrationen zu verhindern.
• Installieren Sie einen Wartungsanschluss, um den Wärmetauscher an beiden Enden des Wasserein/- und auslasses
reinigen zu können.
• Benutzen Sie für die Komponenten des Wasserrohrleitungssystems immer Komponenten, welche einen höheren Druck
als den angegebenen Wasserdruck aushalten.
Auslass
Wasserrohr
Schieberventil
Einlass
Wasserrohr
Schieberventil
!
VORSICHT
Schließen Sie nicht direkt den Ablass an das Auslass Wasserrohran.
(Es kann zu Problemen mit dem Produkt führen.)
2) Wasserrohranschluss
• Die Wasserleitung sollte die gleiche Größe oder größer sein, als der Anschluss am Produkt.
• Bei Bedarf installieren Sie Dämmmaterial am Abfluss/Einfluss der Wasserleitung, um Wassertropfendurch Einfrieren zu
verhindern und um Energie zu sparen. (Verwenden Sie den oben genannten 20 mm dicken PE-Dämmstoff.)
• Befestigen Sie die Muffe fest am Wasserrohr und richten Sie sich nach der Tabelle für die empfohlene Ausführung.
(Bei einem zu hohen Drehmoment besteht die Gefahr von Schäden am Gerät.)
Temperaturanzeiger
Druckanzeige
Wartungsanschluss
Schmutzfänger
Wartungsanschluss
Ablaßleitung
Montage der Kältemittelrohre
Montageanleitung 21
