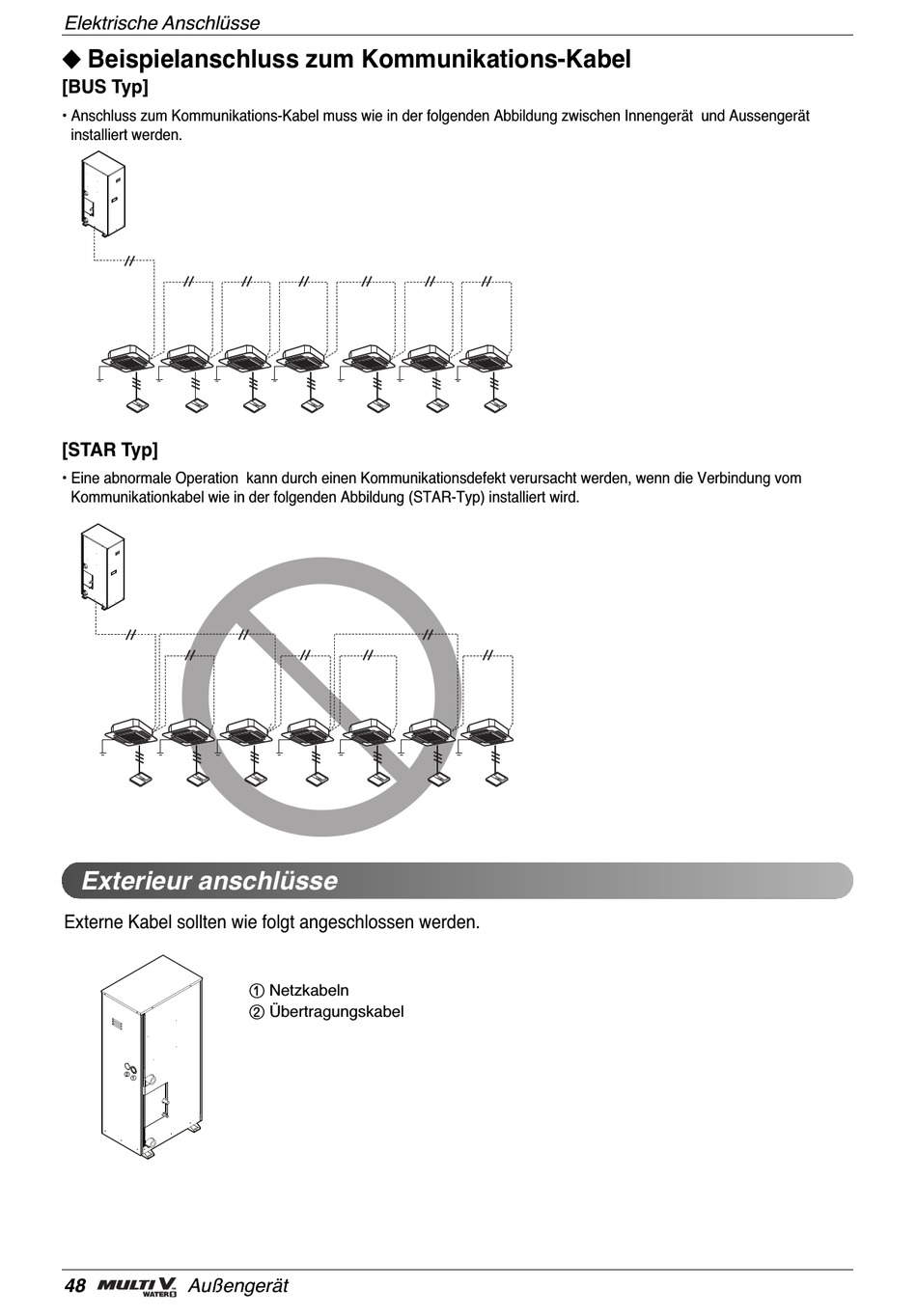

Elektrische Anschlüsse
u Beispielanschluss zum Kommunikations-Kabel
[BUS Typ]
• Anschluss zum Kommunikations-Kabel muss wie in der folgenden Abbildung zwischen Innengerät und Aussengerät
installiert werden.
[STAR Typ]
• Eine abnormale Operation kann durch einen Kommunikationsdefekt verursacht werden, wenn die Verbindung vom
Kommunikationkabel wie in der folgenden Abbildung (STAR-Typ) installiert wird.
Exterieur anschlü s se
Externe Kabel sollten wie folgt angeschlossen werden.
48
Außengerät
① Netzkabeln
② Übertragungskabel
