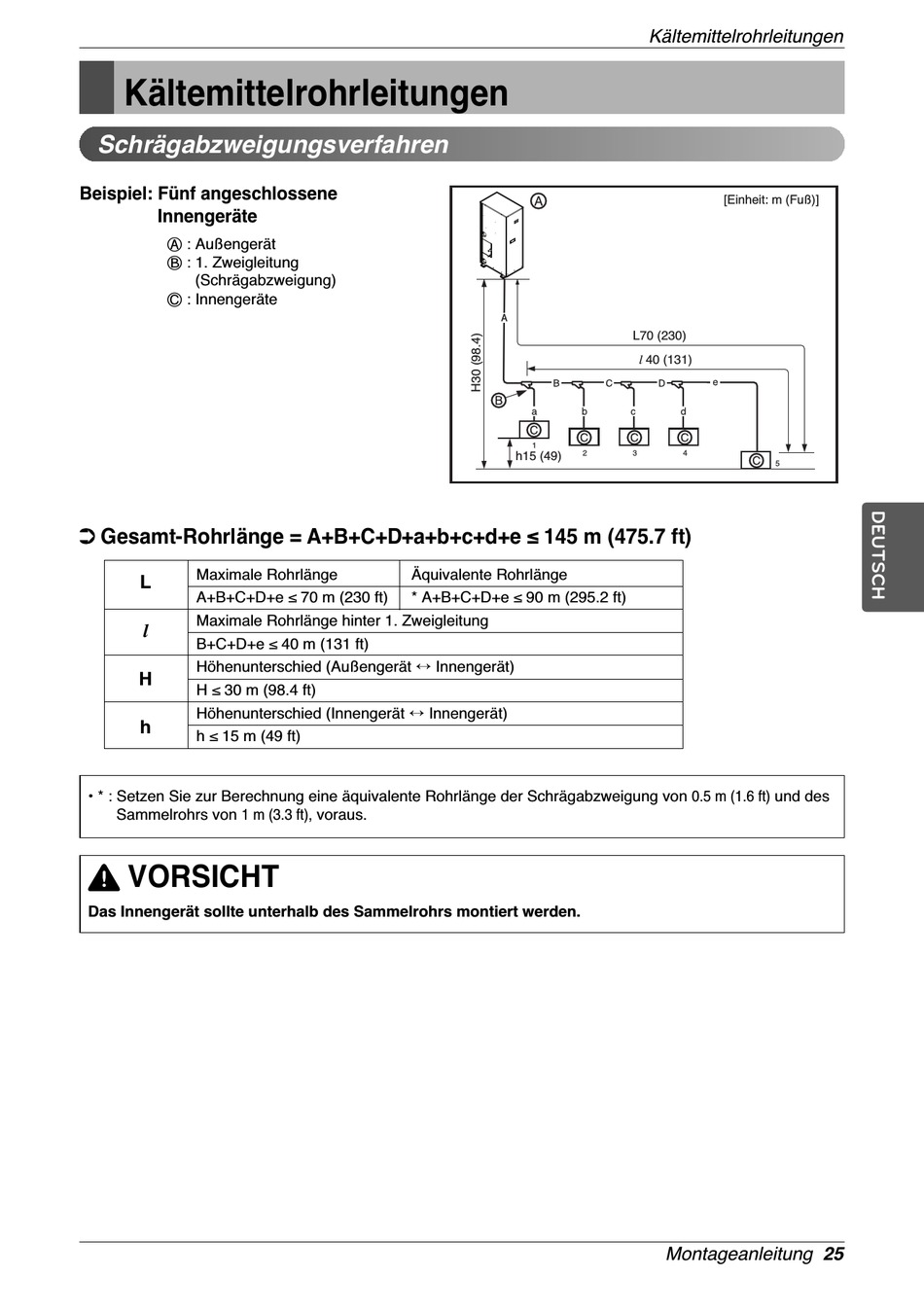

Kältemittelrohrleitungen
Schrägabzweigungsverfahren
Beispiel: Fünf angeschlossene
Innengeräte
Ⓐ : Außengerät
Ⓑ : 1. Zweigleitung
(Schrägabzweigung)
Ⓒ : Innengeräte
Ú Gesamt-Rohrlänge = A+B+C+D+a+b+c+d+e ≤ 145 m (475.7 ft)
Maximale Rohrlänge
L
A+B+C+D+e ≤ 70 m (230 ft)
Maximale Rohrlänge hinter 1. Zweigleitung
B+C+D+e ≤ 40 m (131 ft)
Höhenunterschied (Außengerät ÷ Innengerät)
H
H ≤ 30 m (98.4 ft)
Höhenunterschied (Innengerät ÷ Innengerät)
h
h ≤ 15 m (49 ft)
• * : Setzen Sie zur Berechnung eine äquivalente Rohrlänge der Schrägabzweigung von 0.5 m (1.6 ft) und des
Sammelrohrs von 1 m (3.3 ft), voraus.
!
VORSICHT
Das Innengerät sollte unterhalb des Sammelrohrs montiert werden.
h15 (49)
Äquivalente Rohrlänge
* A+B+C+D+e ≤ 90 m (295.2 ft)
Kältemittelrohrleitungen
[Einheit: m (Fuß)]
L70 (230)
l 40 (131)
Montageanleitung 25
