Kältemittelrohrleitungen

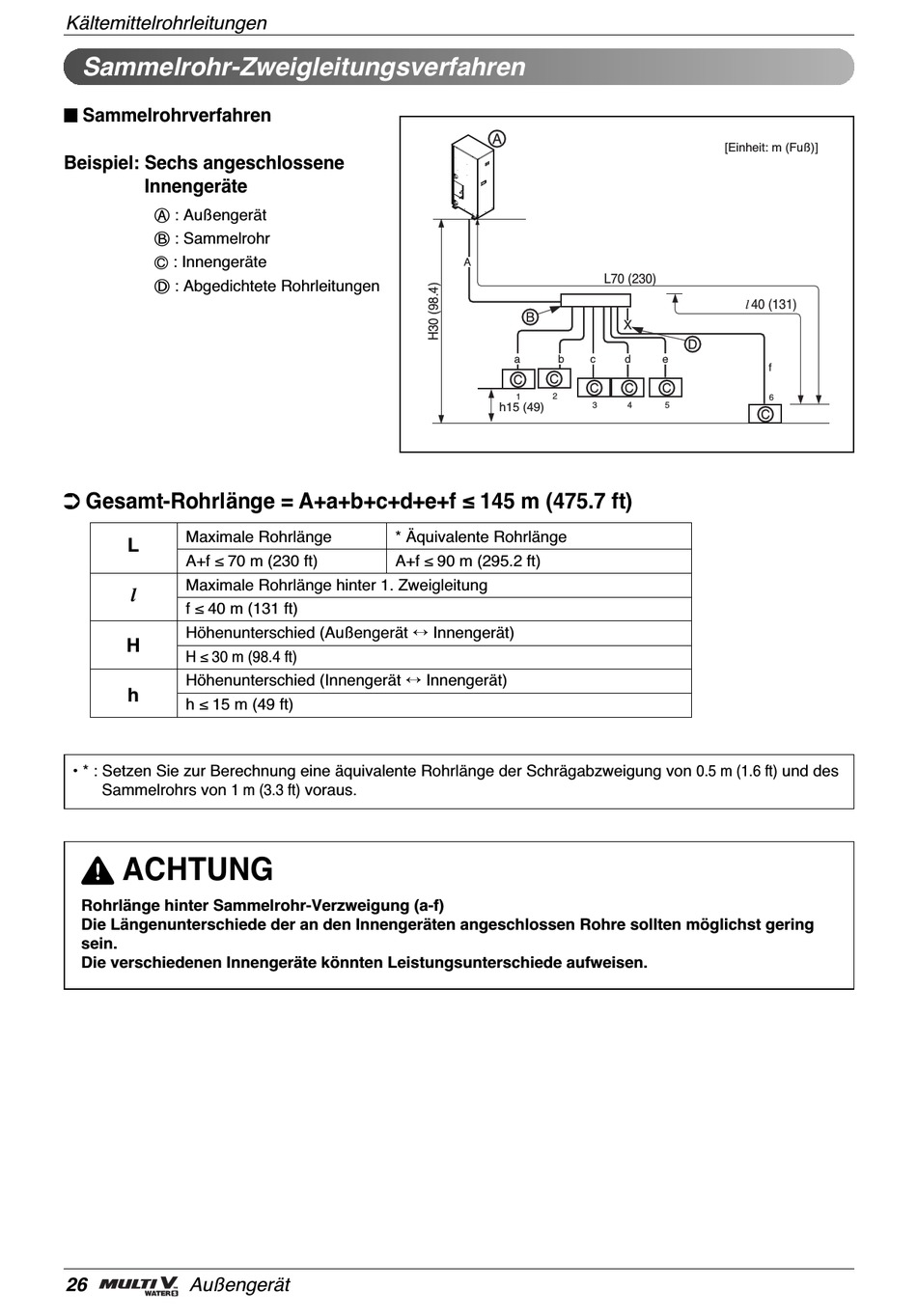

Sammelrohr-Zweigleitungsverfahren
n Sammelrohrverfahren
Beispiel: Sechs angeschlossene
Innengeräte
Ⓐ : Außengerät
Ⓑ : Sammelrohr
Ⓒ
: Innengeräte
Ⓓ : Abgedichtete Rohrleitungen
Ú Gesamt-Rohrlänge = A+a+b+c+d+e+f ≤ 145 m (475.7 ft)
Maximale Rohrlänge
L
A+f ≤ 70 m (230 ft)
Maximale Rohrlänge hinter 1. Zweigleitung
f ≤ 40 m (131 ft)
Höhenunterschied (Außengerät ÷ Innengerät)
H
H ≤ 30 m (98.4 ft)
Höhenunterschied (Innengerät ÷ Innengerät)
h
h ≤ 15 m (49 ft)
• * : Setzen Sie zur Berechnung eine äquivalente Rohrlänge der Schrägabzweigung von 0.5 m (1.6 ft) und des
Sammelrohrs von 1 m (3.3 ft) voraus.
!
ACHTUNG
Rohrlänge hinter Sammelrohr-Verzweigung (a-f)
Die Längenunterschiede der an den Innengeräten angeschlossen Rohre sollten möglichst gering
sein.
Die verschiedenen Innengeräte könnten Leistungsunterschiede aufweisen.
26
Außengerät
h15 (49)
* Äquivalente Rohrlänge
A+f ≤ 90 m (295.2 ft)
[Einheit: m (Fuß)]
L70 (230)
40 (131)
