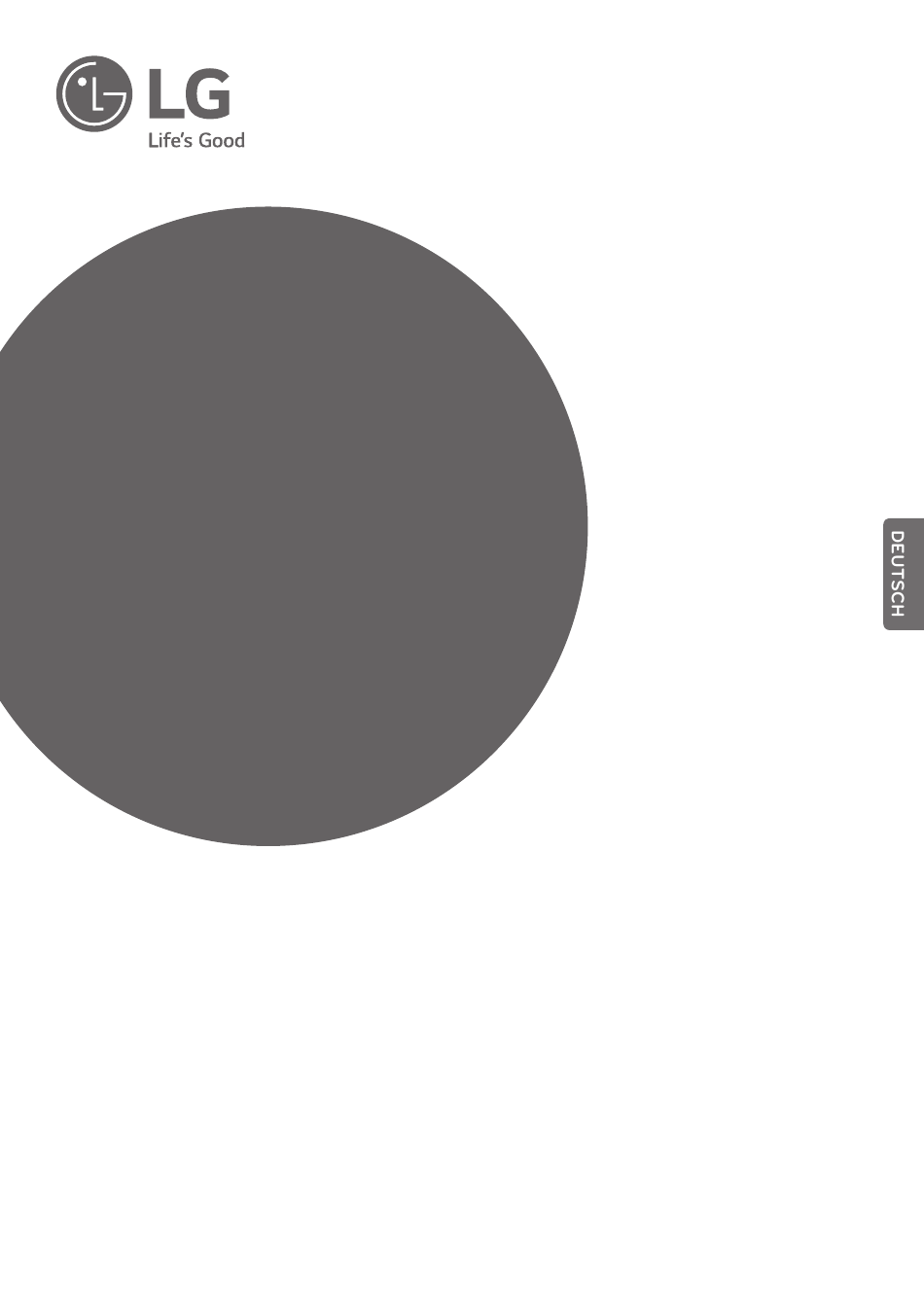

INSTALLATIONS ANLEITUNG
KLIMAANLAGE
Stellen Sie sicher, dass Sie die Sicherheitshinweise vor Installation und Verwendung
gelesen haben und korrekt anwenden.
Das dient dazu, die Sicherheit des Installateurs und des Benutzers zu schützen und
einer Beschädigung der Ware vorzubeugen.
Nach dem Lesen des Benutzerhandbuchs bewahren Sie es bitte an einem Platz auf, zu
dem der Benutzer jederzeit Zugriff hat.

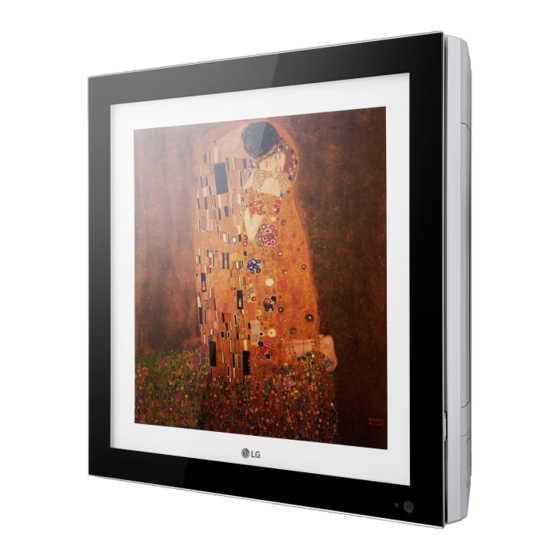

Art Cool Gallery Series
Übersetzung der ursprünglichen Instruktion
www.lg.com
Copyright © 2017 - 2019 LG Electronics Inc. Alle Rechte vorbehalten.
Werbung
Verwandte Anleitungen für LG Art Cool Gallery Serie
Inhaltszusammenfassung für LG Art Cool Gallery Serie
- Seite 1 Nach dem Lesen des Benutzerhandbuchs bewahren Sie es bitte an einem Platz auf, zu dem der Benutzer jederzeit Zugriff hat. Art Cool Gallery Series Übersetzung der ursprünglichen Instruktion www.lg.com Copyright © 2017 - 2019 LG Electronics Inc. Alle Rechte vorbehalten.
- Seite 2 Inhaltsverzeichnis INHALTSVERZEICHNIS INSTALLATIONSTEILE Montagebauteile SICHERHEITSHINWEISE INSTALLATION Auswahl des besten Standorts Funktionen Vorbereitungen auf die Montage Montage des Innengerätes Loch in die Wand bohren Bördelung Anschluss der Rohrleitungen Abfluss überprüfen Frontblenden anordnung Kabel an der Inneneinheit anschließen Modell-Bezeichnung Luftschallemission Grenzkonzentration Innengerät...
- Seite 3 Installationsteile Installationsteile Lufteinlass Fernbedienung (Zubehör) Luftauslass Montagebauteile Montage-Schablone Schraube (A) und Kunststoffdübel Montageanleitung 3...
- Seite 4 Sicherheitshinweise Sicherheitshinweise Auf Innen- und Außeneinheiten werden die folgenden Symbole angezeigt. Lesen Sie die Bedienungsanleitung sorgfältig Diese Vorrichtung ist mit einem flammbaren durch, bevor Sie das Gerät bedienen. Kühlmittel gefüllt (R32). Dieses Symbol weist darauf hin, dass die Dieses Symbol weist darauf hin, dass die Service-Fachkraft beim Umgang mit diesem Betriebsanleitung sorgfältig gelesen werden Gerät die Anleitung im Installationshandbuch...
- Seite 5 Sicherheitshinweise • Das Gerät niemals selbst (vom Kunden) montieren, entfernen oder neu installieren. - Es besteht Feuer-, Stromschlag-, Explosions- oder Verletzungsgefahr. • Das Gerät vorsichtig auspacken und montieren. - Scharfe Kanten bergen Verletzungsgefahr. Besonders auf Gehäusekanten und Lamellen des Kondensators und Verdampfers achten. •...
- Seite 6 Sicherheitshinweise Betrieb • Das Klimagerät sollte bei extrem hoher Luftfeuchtigkeit oder bei geöffneten Türen/Fenstern nicht lange betrieben werden. - Feuchtigkeit könnte kondensieren und Möbel befeuchten oder beschädigen. • Das Netzkabel darf während des Betriebs nicht herausgezogen oder beschädigt werden. - Es besteht Feuer- oder Stromschlaggefahr. •...
- Seite 7 Sicherheitshinweise • Gerät beim Betrieb zusammen mit einem Ofen, usw. von Zeit zu Zeit belüften. - Es besteht Feuer- oder Stromschlaggefahr. • Bei Reinigung oder Wartung des Gerätes die Hauptstromversorgung abschalten. - Es besteht die Gefahr von Stromschlägen. • Wenn das Gerät eine längere Zeit nicht betrieben wird, Netzstecker ziehen oder Sicherung ausschalten.
- Seite 8 Sicherheitshinweise • Jede Person, die an der Arbeit an einem Kältemittelkreislauf beteiligt ist oder sich in einenKältemittelkreislauf einbringt, sollte ein gültiges Zertifikat von einer von der Industrieakkreditierten Beurteilungsbehörde abgeben, die ihre Kompetenz zur Kälteerzeugung inÜbereinstimmung mit einer von der Industrie anerkannten Beurteilungsspezifikation genehmigt.(für R32) •...
- Seite 9 Sicherheitshinweise • Filter immer sorgfältig einsetzen. Filter alle zwei Wochen oder bei Bedarf öfter reinigen. - Verschmutzte Filter verringern die Leistung des Klimagerätes und könnten zu Fehlfunktionen oder Beschädigungen des Gerätes führen. • Während des Betriebs niemals die Hände oder Gegenstände durch Lufteinlass oder - auslass in das Gerät führen.
- Seite 10 Installation Installation Lesen und führen Sie die diese Anleitungen aus. Auswahl des besten Standorts • In der Nähe des Gerätes sollten sich keine Dampf- oder Wärmequellen befinden. • Der Standort sollte so gewählt werden, dass sich keine Hindernisse vor dem Gerät befinden. •...
- Seite 11 Installation Minimale Bodenfläche (für R32) - Das Gerät muss in einem Raum mit einer Bodenfläche installiert, betrieben und gelagert werden, die größer als die Mindestfläche ist. - Verwenden Sie die Grafik der Tabelle, um die minimale Fläche zu bestimmen. - Rohrleitungen sollten vor physischen Schäden geschützt werden und an keinem ungelüfteten Ort installiert sein, falls dieser kleiner ist als A(Mindestfläche für Installation) Amin (m Boden Standorte...
- Seite 12 Installation Vorbereitungen auf die Montage Vordere Blende öffnen 1. Ziehen Sie am oberen Teil der Frontblende. 2. Klappen Sie die Frontblende nach oben auf. 3. Um die Frontblende abzunehmen, lösen Sie die beiden unteren Schrauben. 4. Nehmen Sie die Frontblende vom Gehäuse ab. 5.
- Seite 13 Installation Montage des Innengerätes 1. Montage-Schablone an der gewünschten 2. Mit einer Wasserwaage überprüfen, ob Position befestigen. das Gerät waagerecht ist und die Schablone mit Klebeband befestigen. MONTAGE-SCHABLONE Horizontallage 4. Bohrung mit einem Durchmesser von 3. Bohrungen müssen einen Durchmesser 50 mm für Rohranschluss vornehmen von 6 mm und eine Tiefe von 30-35 mm besitzen.
- Seite 14 Installation Bördelung Eine Hauptursache für Gaslecks sind fehlerhafte Bördelungen. Bördelungen sollten nach folgendem Verfahren durchgeführt werden. Schneiden der Rohre und Kabel 1. Verwenden Sie den Einbausatz für Rohrleitungen oder die lokal erworbenen Rohre. Kupferrohr 2. Messen Sie den Abstand zwischen Innen- und Geneigt Uneben Rau 90°...
- Seite 15 Installation Überprüfung Rundum glatt 1. Vergleichen Sie die Bördelung mit der Abb. Das Innere glänzt ohne Kratzer 2. Wenn die Bördelung offensichtlich beschädigt ist, schneiden Sie diesen Teil ab und wiederholen Sie = Unsachgemäße Bördelung = die Bördelung. Schräg Beschädigte Rissig Uneben Oberfläche...
- Seite 16 Installation Anschluss der Rohre an das Innengerät und des Ablassschlauches an das Abflussrohr 1. Die Mitte der Rohrleitungen ausrichten und Schraubenmutter mit der Hand gut festziehen. Rohrleitungen der Schraubenmutter Rohre Innenanlage 2. Mutter mit Schraubenschlüssel festziehen. Außendurchmesser Drehmoment kgf . m Zoll Schraubenschlüssel (fest) Ø...
- Seite 17 Installation VORSICHT Installationsinformationen für Rohrleitungen hinten links. Die Anleitung sollte befolgt werden. Korrektes Gehäuse • Auf die Oberseite der Klemme drücken und die Rohrleitung vorsichtig nach unten biegen. Inkorrektes Gehäuse • Die dargestellte Verbiegung von links nach rechts könnte die Leitung beschädigen. Abfluss überprüfen 1) So überprüfen Sie den Abfluss.
- Seite 18 Installation Frontblenden anordnung 1. Zuerst die Seitenabdeckung genau überprüfen. Netzkabel in der unteren Aussparung der linken Seitenabdeckung befestigen. 2. Anschlussleitung an Steuerung anschließen. Jetzt den oberen und dann den unteren Teil der vordere Blende anpassen. FRONTBLENDE Übertragungs PCB Übertragungs Anschluss PCB Anschluss 3.
- Seite 19 Installation Kabel an der Inneneinheit anschließen • Schließen Sie das Kabel an der Inneneinheit an, indem Sie die Kabel nacheinander gemäß der Anschlüsse der Außenanlage an die Klemmen der Reglerkarte anschließen. (Die Kabel der Außenanlage sowie die Anschlussnummern müssen die gleiche Farbe wie die der Innenanlage besitzen.) Das Erdungskabel sollte länger als die übrigen Kabel sein.
- Seite 20 Installation 1. Gruppensteuerung 1 n Verkabelter Fernregler 1 + Innengeräte LGAP-Netzwerksystem Slave Master Slave Signal Slave 12 V Anzeige Fehlermeldung Zwischen Slave-Innengeräten dürfen ausschließlich serielle Signal- sowie Masseleitungen angeschlossen werden Master °C / °F (5 s) °C / °F (5 s) TIME (3 s) TIME (3 s) 1.
- Seite 21 Installation 2. Gruppensteuerung 2 n Kabel-Fernbedienungen + Standard-Innengeräte LGAP-Netzwerksystem Slave Master Slave Master Signal 12 V Keine Verbindung über serielle 12 V-Leitung Anzeige Fehlermeldung °C / °F (5 s) °C / °F (5 s) Master Master TIME (3 s) TIME (3 s) h Es können bis zu N Innengeräte ü...
- Seite 22 Installation 3. Gruppensteuerung 3 n Gemeinsame Montage von Innengeräten und einem Gerät mit Frischluftzufuhr LGAP-Netzwerksystem Signal Master Master Slave Slave 12 V Anzeige Fehlermeldung Master °C / °F (5 s) °C / °F (5 s) Master TIME (3 s) TIME (3 s) h Bei gemeinsamer Montage eines Standard-Innengerätes und eines Gerätes mit Frischluftzufuhr mü...
- Seite 23 Installation 4. 2 Fernbedienung n 2 Kabel-Fernbedienungen + 1 Innengerät LGAP-Netzwerksystem Master Anzeige Fehlermeldung °C / °F (5 s) °C / °F (5 s) Master Slave TIME (3 s) TIME (3 s) 1. Es können bis zu zwei Kabel-Fernbedienungen an ein Innengerät angeschlossen werden. 2.
- Seite 24 Installation 5. Zubehörteile fü r Einstellung der Gruppensteuerung Zur Gruppensteuerung sind folgende Zubehörteile erforderlich. 2 Innengeräte + 1 Kabel-Fernbedienungen 1 Innengerät + 2 Kabel-Fernbedienungen h PZCWRCG3-Anschlusskabel h PZCWRC2-Anschlusskabel Slave Master PZCWRC2 PZCWRCG3 Master Slave Master Innengerät...
- Seite 25 Installation Modell-Bezeichnung Seriennummer Zusammenstellung der Funktionen A: Basisfunktion L: Neo-Plasma (Wandmontage) C: Plasma (Decken-Kassette) G: Geringe statische Aufladung K: Hohe Gesamtwärmeleistung U: Standgerät ohne Gehäuse SE/S8 – R: Spiegel V: Silber B: Blau (ART COOL Typ Panel-farben) SB/SC – R: Spiegel V: Silber W: Weiß (ART COOL Typ Panel-farben) –...
- Seite 26 Innengerät...
