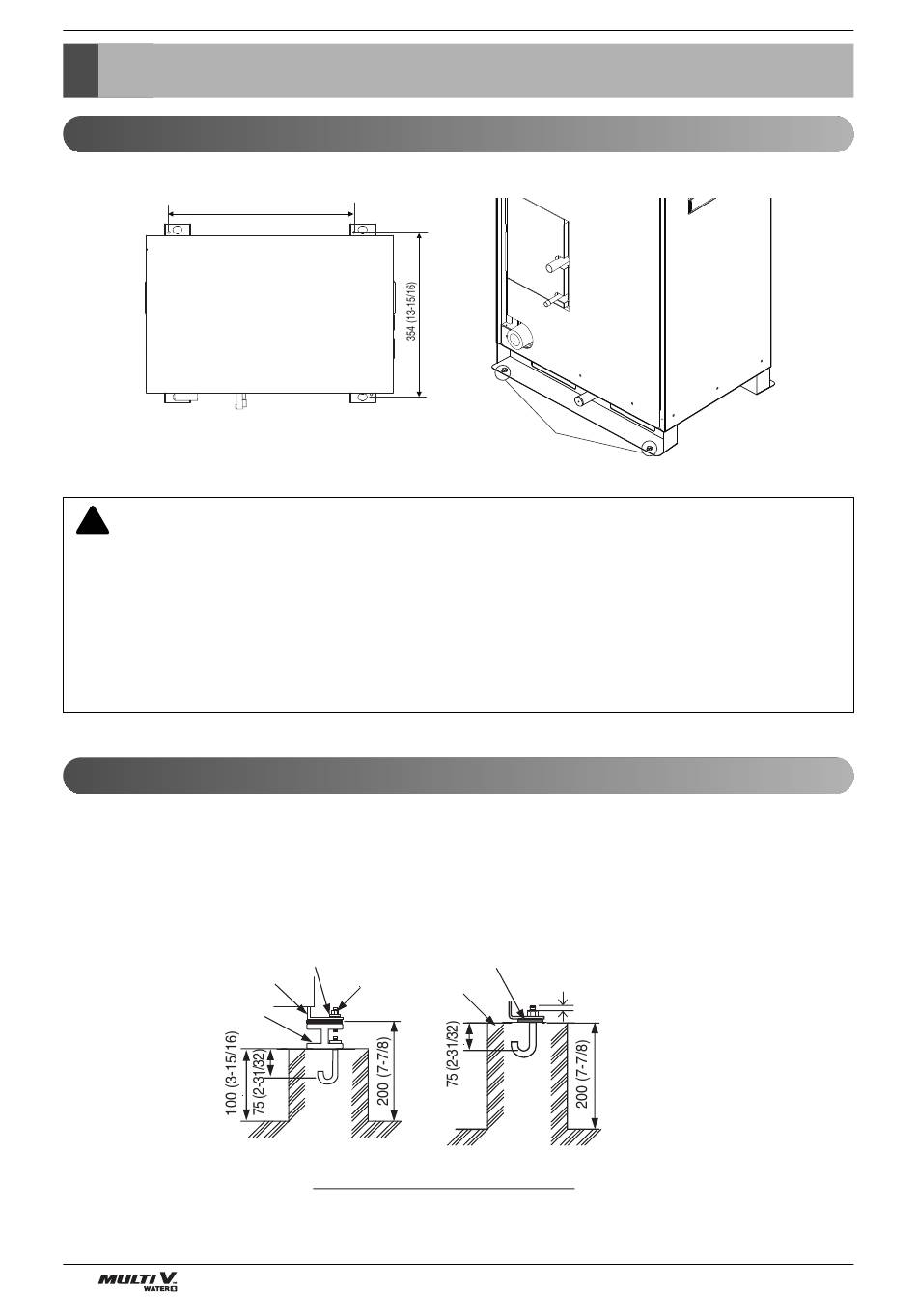

Montage
Montage
Position der Dübelschrauben
392 (15-7/16)
!
ACHTUNG
• Montieren Sie das Gerät an einem Ort, an dem das Gewicht des Gerätes getragen werden kann.
Bei zu schwachem Untergrund kann das Gerät herunterfallen und es besteht Verletzungsgefahr.
• Ergreifen Sie bei der Montage geeignete Maßnahmen zum Schutz vor möglichen starken Winden
und Erdbeben. Bei unzureichender Befestigung kann das Gerät herunterfallen und
Verletzungsgefahren bergen.
• Achten Sie bei der Bodenmontage auf einen festen Untergrund, auf Wasserabflüsse
(Wasserabfluss des Außengerätes während des Betriebs) und auf geeignete Räume zum Verlegen
der Rohrleitungen und Kabel.
Montageuntergrund
• Prüfen Sie die Tragfähigkeit und Ebenheit des Montageuntergrundes, so dass durch das Gerät keine Vibrationen oder
Betriebsgeräusche erzeugt werden.
• Das Gerät muss stabil mit den Fundamentschrauben montiert werden. (Empfohlen werden vier im Handel erhältliche
M12 Fundamentschrauben mit Muttern und Unterlegscheiben.)
• Die Fundamentschrauben sollten ab der Fundamentoberfläche mindestens 20 mm(25/32 inch) in den Untergrund
geschraubt werden.
H-Träger
16
Außengerät
Federring
Halterung
Mutter
Betonboden
Montage der Fundamentschrauben
Position der
Dübelschrauben
Anti-Vibrationsmaterial
Für die drei Gewinderippen
sind vier Schrauben
erforderlich
[Einheit: mm (Zoll)]
[Einheit: mm (Zoll)]
