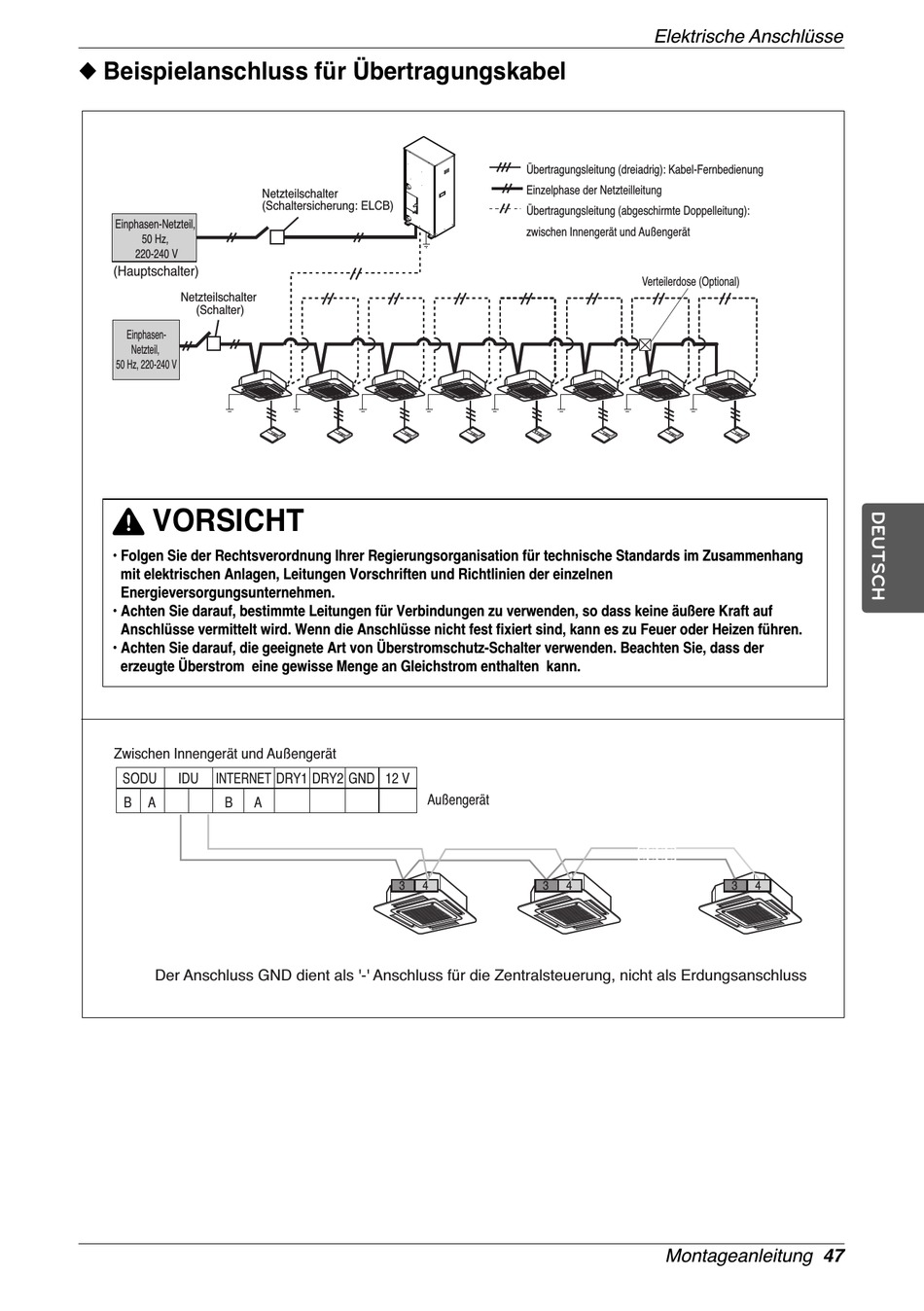

u Beispielanschluss für Übertragungskabel
Einphasen-Netzteil,
50 Hz,
220-240 V
(Hauptschalter)
Netzteilschalter
(Schalter)
Einphasen-
Netzteil,
50 Hz, 220-240 V
!
VORSICHT
• Folgen Sie der Rechtsverordnung Ihrer Regierungsorganisation für technische Standards im Zusammenhang
mit elektrischen Anlagen, Leitungen Vorschriften und Richtlinien der einzelnen
Energieversorgungsunternehmen.
• Achten Sie darauf, bestimmte Leitungen für Verbindungen zu verwenden, so dass keine äußere Kraft auf
Anschlüsse vermittelt wird. Wenn die Anschlüsse nicht fest fixiert sind, kann es zu Feuer oder Heizen führen.
• Achten Sie darauf, die geeignete Art von Überstromschutz-Schalter verwenden. Beachten Sie, dass der
erzeugte Überstrom eine gewisse Menge an Gleichstrom enthalten kann.
Zwischen Innengerät und Außengerät
SODU
IDU
INTERNET
B
A
B
Der Anschluss GND dient als '-' Anschluss für die Zentralsteuerung, nicht als Erdungsanschluss
Netzteilschalter
(Schaltersicherung: ELCB)
DRY1 DRY2 GND
12 V
Außengerät
A
3
4
Elektrische Anschlüsse
Übertragungsleitung (dreiadrig): Kabel-Fernbedienung
Einzelphase der Netzteilleitung
Übertragungsleitung (abgeschirmte Doppelleitung):
zwischen Innengerät und Außengerät
Verteilerdose (Optional)
3
4
Montageanleitung 47
