4.6 Abschließen der Installation des
Innengeräts
4.6.1 So schließen Sie das Innengerät
1 Schließen Sie den Schaltkasten.
2 Bringen Sie die seitliche Abdeckplatte am Gerät an.
3 Bringen Sie die obere Blende an.
HINWEIS
Achten Sie beim Schließen der Innengeräteabdeckung
darauf, das Anzugsdrehmoment von 4,1 N•m nicht zu
überschreiten.
Bevor Sie das Wärmepumpenmodul konfigurieren können, MUSS
der Gasboiler vorschriftsgemäß installiert werden.
5

Erweiterte-Funktion

5.1 Innengerät
5.1.1 Übersicht: Konfiguration
In diesem Kapitel ist beschrieben, was Sie tun und wissen müssen,
um das System nach der Installation zu konfigurieren.
Wenn Sie das System NICHT korrekt konfigurieren, arbeitet es
möglicherweise NICHT erwartungsgemäß. Sie können das System
über die Benutzerschnittstelle konfigurieren.
Wenn Sie die Benutzerschnittstelle erstmalig (über das Innengerät)
einschalten, wird ein Schnellstart-Assistent aufgerufen, der Sie bei
der Konfiguration des Systems unterstützt. Erforderlichenfalls
können Sie auch zu einem späteren Zeitpunkt Änderungen an der
Konfiguration vornehmen.
HINWEIS
Die in diesem Kapitel aufgeführten Erklärungen zur
Konfiguration stellen LEDIGLICH eine grundlegende
Erläuterung dar. Ausführlichere
Hintergrundinformationen
Referenzhandbuch.
Die Konfiguration beeinflusst folgende Punkte:
▪ Die Berechnungen der Software
▪ Die Anzeige und die
Benutzerschnittstelle
Legende für die Einstellungstabellen:
▪ #: So genannte "Brotkrumen" in der Menüstruktur
▪ Code: Code in den Übersichtseinstellungen
Wenn die Monteureinstellungen geändert werden, fordert das
System Sie zum Bestätigen
abgeschlossen ist, schaltet sich der Bildschirm kurz aus und "Belegt"
wird einige Sekunden lang angezeigt.
Die am häufigsten verwendeten Monteureinstellungen lassen sich
über die Menüs aufrufen. Sie finden sie mithilfe der "Brotkrumen"-
Angabe (#). Außerdem finden Sie alle Monteureinstellungen unter
"5.1.3 Menüstruktur: Übersicht über die Monteureinstellungen" auf
Seite 19.
Informationen zum Zugreifen auf die Einstellungscodes siehe
greifen Sie auf die Monteureinstellungen zu" auf Seite
RHYHBH05AAV3 + RHYHBH/X08AAV3
ROTEX HPU Hybrid-Wärmepumpenmodul
4P353065-1C – 2014.02
Erklärungen sowie
finden Sie im Monteur-
Bedienmöglichkeiten an der
auf. Wenn die Bestätigung
"So
13.
Nicht alle Einstellungen können über die Menüstruktur aufgerufen
werden. Auf einige kann nur über den entsprechende Code
zugegriffen werden. In diesem Fall wird in der unten erläuterten
Tabelle als Brotkrumen "Nicht zutreffend" angegeben.

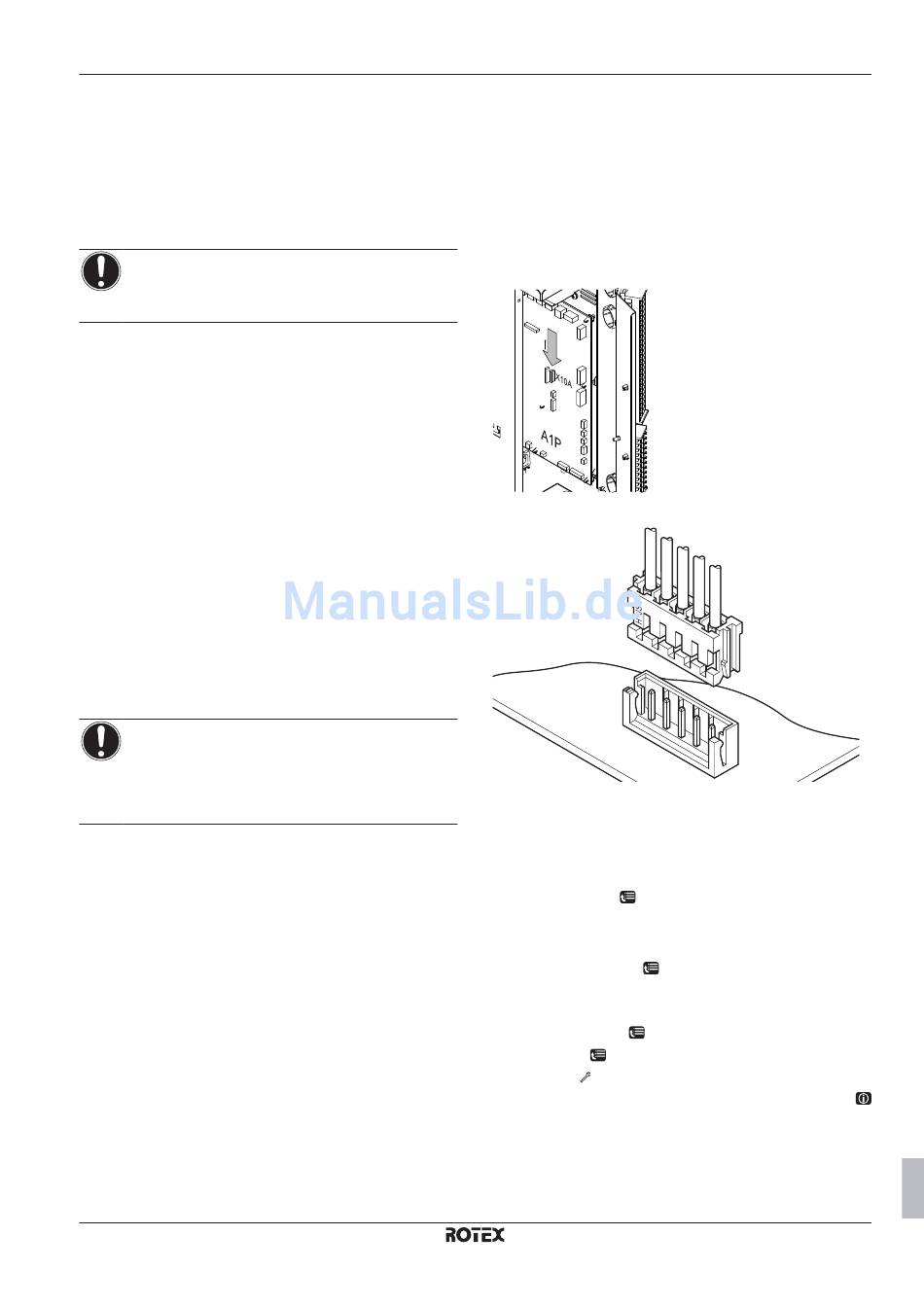

So schließen Sie das PC-Kabel an den
Schaltkasten an
Voraussetzung: Das EKPCCAB-Kit ist erforderlich.
1 Schließen Sie das Kabel an den USB-Anschluss am PC an.
2 Schließen Sie den Kabelstecker an X10A auf A1P des
Schaltkastens des Innengeräts an.
3 Achten Sie ganz besonders auf die Position des Steckers!
2
So rufen Sie die am häufigsten verwendeten
Befehle auf
So greifen Sie auf die Monteureinstellungen zu
1 Setzen Sie die Zugriffserlaubnisstufe auf Monteur.
2 Gehen Sie zu [A]: > Monteureinstellungen.
So greifen Sie auf die Übersichtseinstellungen zu
1 Setzen Sie die Zugriffserlaubnisstufe auf Monteur.
2 Gehen Sie zu [A.8]: > Monteureinstellungen > Übersicht
Einstellungen.
So setzen Sie die Zugriffserlaubnisstufe auf "Monteur"
1 Gehen Sie zu [6.4]: > Information > Zugriffserlaubnisstufe.
2 Drücken Sie länger als 4 Sekunden.
wird auf den Startseiten angezeigt.
Ergebnis:
3 Wenn Sie für mehr als 1 Stunde KEINE Taste drücken oder
erneut für mehr als 4 Sekunden drücken, wird die Installateur-
Zugriffserlaubnisstufe auf Endbenutzer zurückgesetzt.
5 Erweiterte-Funktion
3
4
5
