Das Außengerät ist nur für die Installation im Freien und für
Umgebungstemperaturen zwischen 10~43°C im Kühlmodus und –
25~25°C im Heizmodus konzipiert.
4

Installation

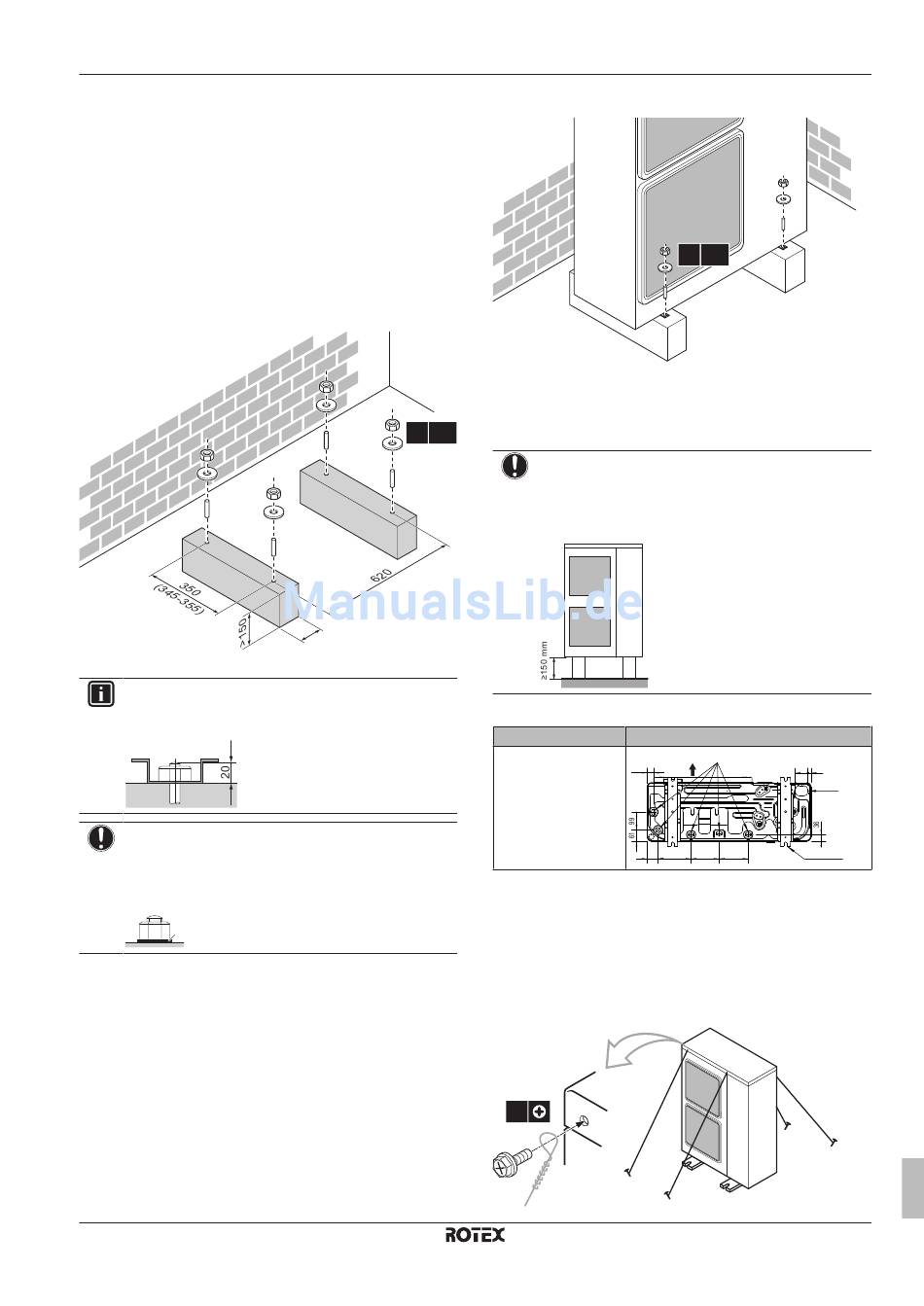

4.1 Montieren des Außengeräts
4.1.1 Voraussetzungen für die Installation
4 Sätze Ankerbolzen, Muttern und Unterlegscheiben (bauseitig zu
liefern) bereithalten:
(mm)
a Die Ablauflöcher müssen frei sein.
INFORMATION
Die empfohlene Höhe des oberen hervorstehenden Teils
der Schrauben beträgt 20 mm.
HINWEIS
Befestigen Sie das Außengerät mit Hilfe von Muttern mit
Kunstharzscheiben (a) an den Fundamentschrauben.
Wenn die Beschichtung am Befestigungsbereich abgenutzt
ist, rosten die Muttern leicht.
a
RRLQ011~016CA
Außeneinheit für Luft-Wasser-Wärmepumpe
4P385895-1 – 2015.05
4× M12
a
4.1.2 So installieren Sie die Außeneinheit
4.1.3 Für einen Ablauf sorgen
Stellen Sie sicher, dass das Kondenswasser wie geplant ablaufen
kann.
HINWEIS
Wenn die Kondensatabflusslöcher der Außeneinheit durch
eine Grundplatte oder Bodenfläche abgedeckt sind, heben
Sie die Einheit an, um für einen Freiraum von mehr als
150 mm unter der Außeneinheit zu sorgen.
Kondensatabflusslöcher
Modell
RRLQ
35
60
a Austrittsseite
b Kondensatabflusslöcher
c Durchbruchöffnung (Rohrleitungseingang - Leitungsverlauf
nach unten)
d Verankerungspunkte
4.1.4 So vermeiden Sie ein Kippen des
Außengeräts
Kabel (bauseitig zu liefern) wie gezeigt anschließen.
4×
4 Installation
4× M12
Ansicht von unten (mm)
a b
71 16
c
d (4×)
182 154 159
Installationsanleitung
