schen den Telegrammen wird über den Parameter „Guard Time" multipliziert mit dem
„Life Time Factor" festgelegt. Bei einer „Guard Time" von 50 ms und einem „Life Time
Factor" von 3 muss der Antrieb alle 150 ms ein Remote-Request-Telegramm erhalten.
Wenn der Antrieb in dieser Zeit keine Nachricht erhält, löst er einen Fehler aus.
Nach dem Booten des Antriebs bleibt die NMT State Machine zunächst im Zustand
„Pre-Operational" stehen und Node Guarding ist nicht aktiv. Erst wenn die NMT State
Machine durch den Master in den Zustand „Operational" versetzt wird, beginnt die Über-
wachung.
Ist Node Guarding aktiviert, dann ist die Heartbeat-Überwachung nicht möglich.
Hinweis
Die Node-/Life-Guarding-Funktion basiert auf CAN-Remote-Frames. Seit vielen Jahren
rät CiA von der Verwendung von CAN-Remote-Frames ab, da sie mehr Probleme ma-
chen als lösen. Aus diesem Grund empfiehlt CiA, die Heartbeat-Funktion zu verwenden,
um den NMT-Befehl zu bestätigen und zu überprüfen, ob der Knoten noch verfügbar ist.
Die folgenden Parameter stehen zur Verfügung:
▶
Guard Time
– Zeitangabe in ms
– Default = 0 ms (Node Guarding deaktiviert)
▶
Life Time Factor
– Multiplikationsfaktor für die „Guard Time"
– Default = 3
4.2.3

Heartbeat

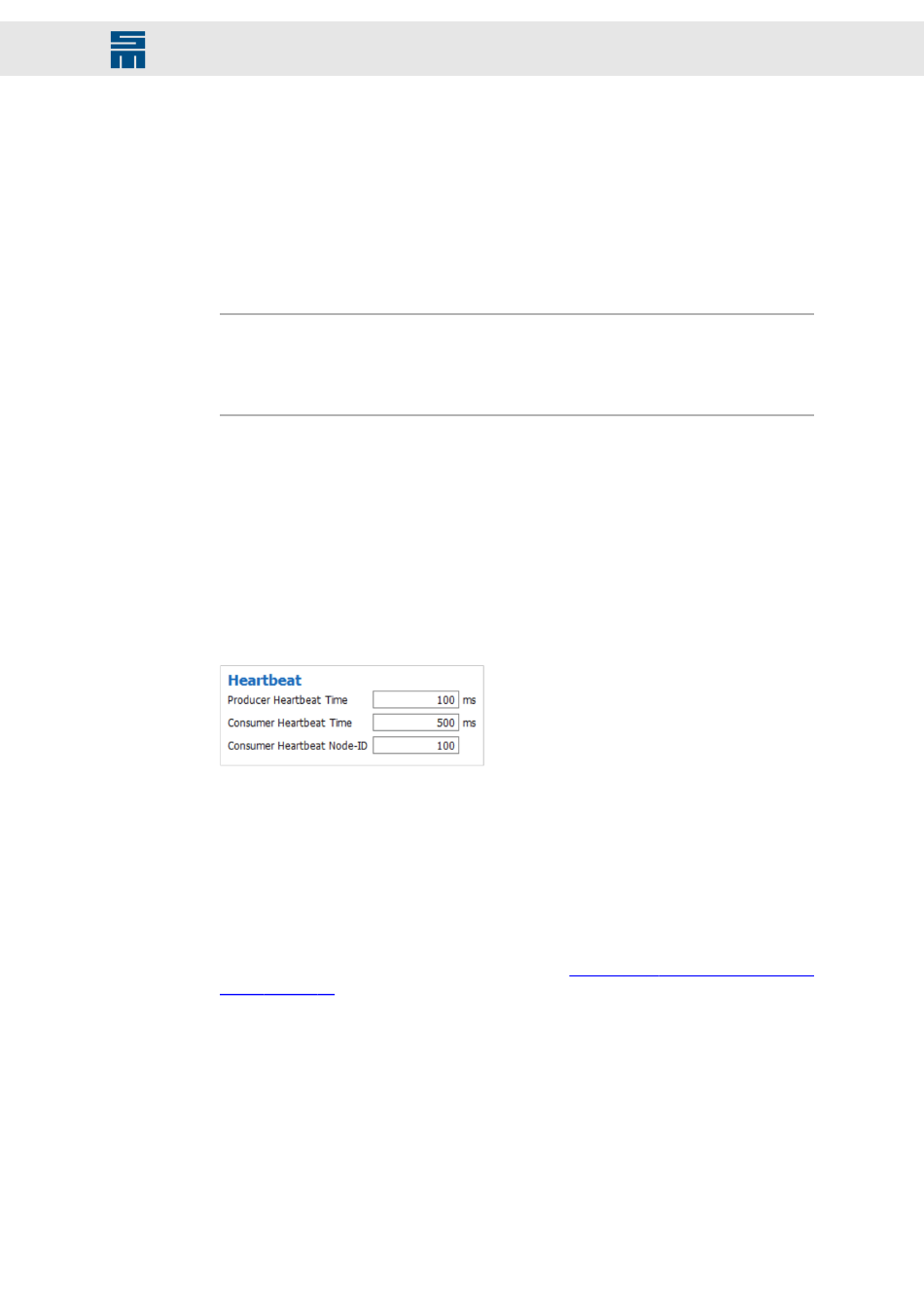

Abb. 9: Heartbeat-Parameter
Heartbeat Producer
Wenn die „Producer Heartbeat Time" auf einen Wert > 0 gesetzt ist, sendet der Antrieb
nach dem Booten in regelmäßigen Abständen Heartbeat-Telegramme mit der COB-
ID 0700h + Node-ID an den CAN-Bus. Die Zeit für den Abstand zwischen den Heart-
beat-Telegrammen wird über den Parameter „Producer Heartbeat Time" in Millisekun-
den angegeben.
Das Telegramm ist ein Datentelegramm mit 1 Byte Nutzdaten. In dem Nutzdatenbyte
wird der aktuelle NMT-Status übertragen (siehe
(NMT)", Seite
Der folgende Parameter steht zur Verfügung:
▶
Producer Heartbeat Time
– Zeitangabe in ms
– Default = 500 ms
Heartbeat Consumer
Wenn die „Consumer Heartbeat Time" auf einen Wert > 0 gesetzt ist, erwartet der An-
trieb während des Betriebs (Zustand „Operational") in regelmäßigen Abständen Heart-
beat-Telegramme vom einem Heartbeat Producer. Die COB-ID dieser Telegramme wird
