7 Installieren und Konfigurieren der RS-485-
Schnittstelle

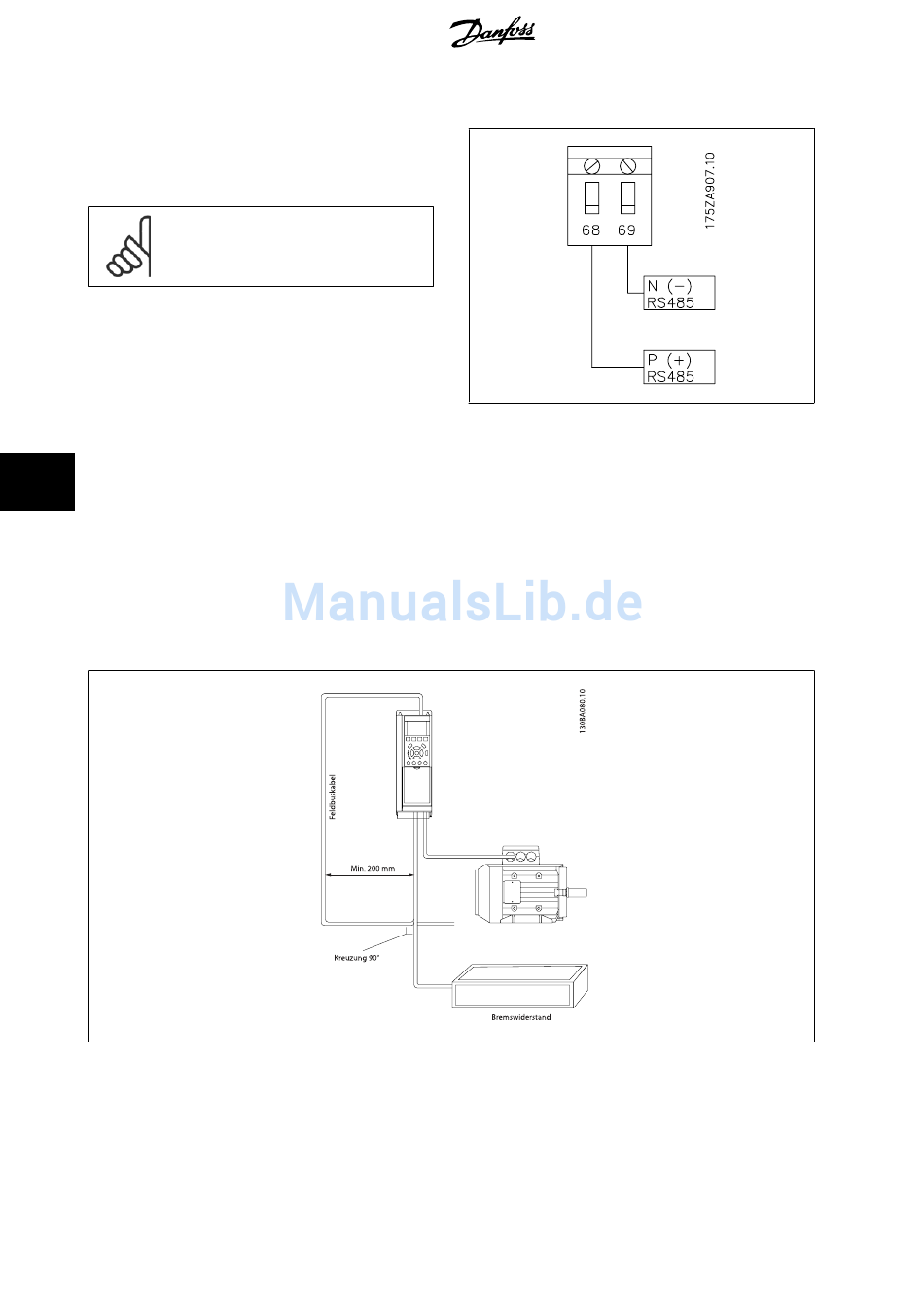

7.1.3 RS 485 Busabschluss
Zur Terminierung des RS-485-Busses den DIP-Schalter für den Ab-
schlusswiderstand an der Hauptsteuerkarte des Frequenzumrichters ver-
wenden.
ACHTUNG!
Die Werkseinstellung für den DIP-Schalter ist AUS.
7
7.1.4 EMV-Schutzmaßnahmen
Folgende EMV-Schutzmaßnahmen werden empfohlen, um einen störungsfreien Betrieb des RS-485-Netzes zu gewährleisten.
Die einschlägigen landesspezifischen sowie örtlichen Bestimmungen, z. B. für Schutzerdungen, müssen beachtet werden. Die RS-485-Kommunikations-
leitung ist von den Motor- und Bremswiderstandskabeln mit Abstand zu verlegen, um Rückkopplungen durch Hochfrequenzrauschen zwischen den Kabeln
zu vermeiden. Normalerweise genügt ein Abstand von 200 mm, aber halten Sie den größtmöglichen Abstand zwischen den Kabeln ein, besonders wenn
diese über weite Strecken parallel laufen. Bei kreuzenden RS-485- und Motor- bzw. Bremswiderstandskabeln muss ein Winkel von 90° eingehalten werden.
Das FC-Protokoll, das auch als FC-Bus oder Standardbus bezeichnet wird, ist der Standardfeldbus vonDanfoss. Er definiert ein Zugriffsverfahren nach
dem Master-Slave-Prinzip für die Kommunikation über eine serielle Schnittstelle.
Es können maximal 126 Slaves und ein Master an die Schnittstelle angeschlossen werden. Die einzelnen Slaves werden vom Master über ein Adresszeichen
im Telegramm angewählt. Nur wenn ein Slave ein fehlerfreies, an ihn adressiertes Telegramm empfangen hat, sendet er ein Antworttelegramm. Die
direkte Nachrichtenübertragung unter Slaves ist nicht möglich. Die Datenübertragung findet im Halbduplex-Betrieb statt.
152
Werkseinstellung für Schalter für Abschlusswiderstand
®
MG.16.A1.03 - VLT
ist eine eingetragene Marke von Danfoss.
