4.
Türen auf der LCL-Seite des Filters, am Gehäuse ganz rechts, öffnen und angegebene Abschirmungen entfernen.
5.
Das gezeigte Drosselmodul ausbauen.
6.
Nach Ausbau des Drosselmoduls können der Filter- und Frequenzumrichterteil aneinander befestigt werden. Dazu werden vier Eckkonsolen und
sechs Seitenkonsolen benötigt. Sie sind im Montagezubehör mit den entsprechenden Schrauben enthalten. Nach Montieren der inneren Konsolen
werden die zwei oberen L-förmigen Konsolen montiert. Sie wirken als Lastpunkte zum Bewegen der kompletten Baugruppe.
7.
Nach Montage aller Konsolen kann das Drosselmodul wieder an seiner vorherigen Position eingebaut werden.
8.
Jetzt können die drei Netzsammelschienen, die als Bausatz mit dem Frequenzumrichter geliefert werden, am Filterteil des Gleichrichterteils
befestigt werden.
®
MG.16.A1.03 - VLT
ist eine eingetragene Marke von Danfoss.

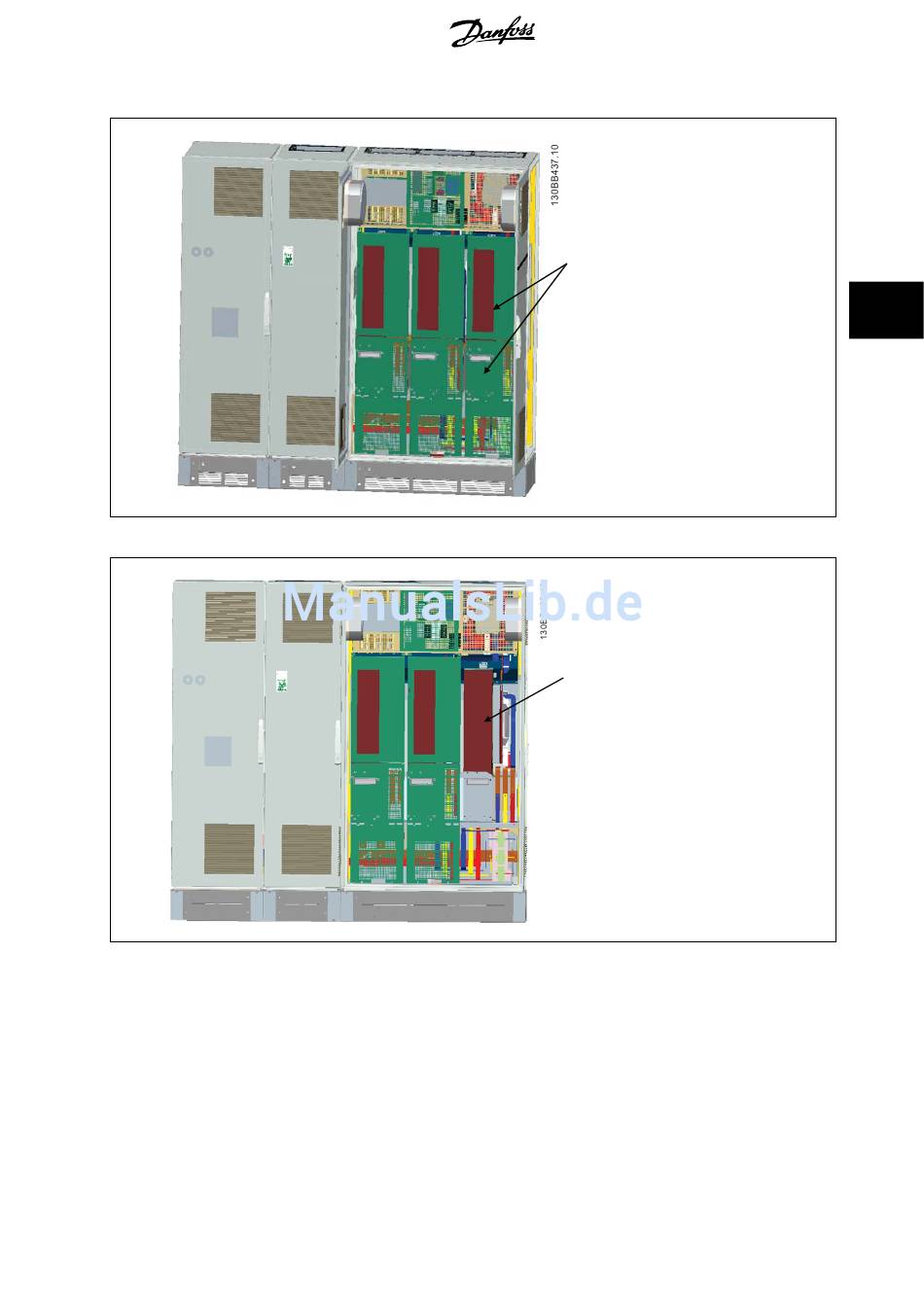

Zu entfernende Abschirmungen
Dieses Drosselmodul ausbauen
