Produkthandbuch für VLT HVAC Low Harmo-
nic Drive

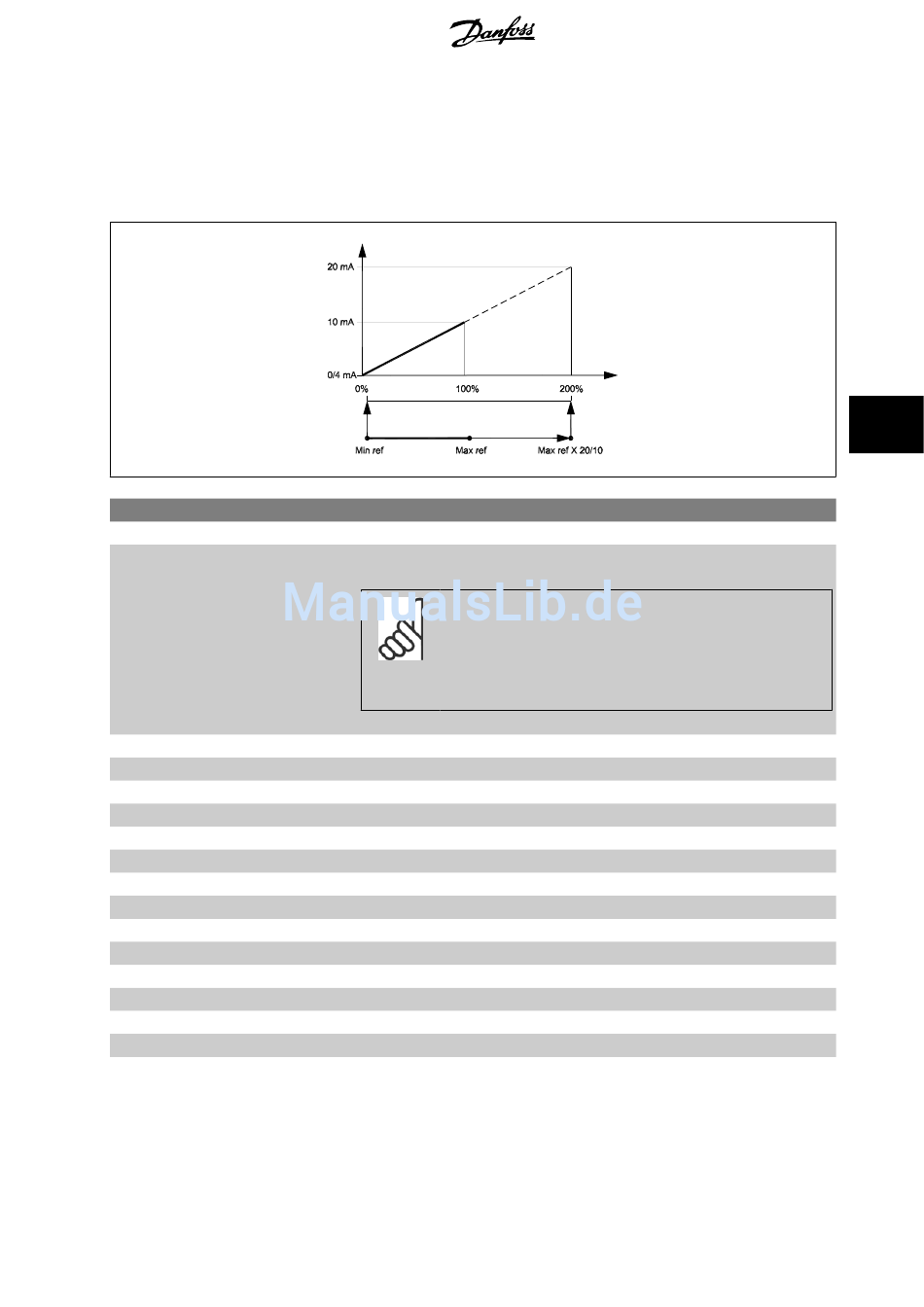

BEISPIEL 3:
Variabler Wert = SOLLWERT, Bereich = Min. Sollwert - Max. Sollwert
Erforderlicher Ausgangsbereich = Min. Sollwert (0 %) - Max. Sollwert (100 %), 0-10 mA
Bei Min. Sollwert ist ein Ausgangssignal von 0 oder 4 mA erforderlich - Par. 6-51
Bei Max. Sollwert (100 % des Bereichs) ist ein Ausgangssignal von 10 mA erforderlich - Par. 6-52
(20 mA / 10 mA x 100 % = 200 %).
14-01 Taktfrequenz
Option:
[0]
1,0 kHz
[1]
1,5 kHz
[2]
2,0 kHz
[3]
2,5 kHz
[4]
3,0 kHz
[5]
3,5 kHz
[6]
4,0 kHz
[7] *
5,0 kHz
[8]
6,0 kHz
[9]
7,0 kHz
[10]
8,0 kHz
[11]
10,0 kHz
[12]
12,0 kHz
[13]
14,0 kHz
[14]
16,0 kHz
Kl. 42, Ausgang min. Skalierung
Funktion:
Auswahl der Taktfrequenz. Eine Änderung der Taktfrequenz kann Störgeräusche vom Motor ver-
ringern.
ACHTUNG!
Die Ausgangsfrequenz des Frequenzumrichters kann niemals einen Wert höher
als 1/10 der Taktfrequenz annehmen. Passen Sie die Taktfrequenz bei laufendem
Motor in Par. 14-01
läuft. Siehe auch Par. 14-00
rung
.
®
MG.16.A1.03 - VLT
ist eine eingetragene Marke von Danfoss.
6 Low Harmonic Drive programmieren
auf 0 % setzen
Kl. 42, Ausgang max. Skalierung
Taktfrequenz
so an, dass der Motor möglichst geräuscharm
Schaltmuster
und den Abschnitt
auf 200 % setzen
6
Leistungsreduzie-
115
