4 Installieren
4
9.
Nach Anschluss der Netzsammelschienen können die unteren Abdeckungen am LCL- und Gleichrichterteil wieder montiert werden.
10.
Zwischen Filterteil und Frequenzumrichterteil muss eine Steuerkabelverbindung hergestellt werden. Sie besteht aus zwei Steckverbindern, die
in der Nähe des oberen Regals des LCL-Gehäuses zusammengesteckt werden. Siehe nachstehende Beschreibung.
11.
Die Türen können jetzt geschlossen und verriegelt werden. Der VLT ist betriebsbereit.
4.3.4 Steuerkabelverbindung zwischen Frequenzumrichter und Filter
Damit das Filter bei Start des Frequenzumrichters startet, sind die Steuerkarten der unterschiedlichen Teile verbunden. Bei den Baugrößen D und E werden
diese Verbindungen und die entsprechende Programmierung des Frequenzumrichters bereits ab Werk ausgeführt. Nach Zusammenbau der zwei Teile
des F-Rahmens müssen die folgenden Verbindungen hergestellt werden:
1.
Klemme 20 auf der Filtersteuerkarte mit Klemme 20 auf der Frequenzumrichtersteuerkarte verbinden. Weitere Informationen zum Anschluss
von Steuerkabeln enthält das Kapitel
2.
Klemme 18 des Filters mit Klemme 29 des Frequenzumrichters verbinden.
3.
Par. am Frequenzumrichter-LCP auf [1] Ausgang einstellen. Angaben zur Bedienung des LCP enthält das Kapitel
nen
.
4.
Par. 5-31,
Klemme 29 Digitalausgang
5.
Die Auto on-Taste am Filter-LCP drücken.
ACHTUNG!
Bei den Baugrößen D und E ist dieses Verfahren bei Empfang des Geräts nicht notwendig. Wenn jedoch eine Rückstellung auf Werks-
einstellungen durchgeführt wird, muss das Gerät wie oben angegeben umprogrammiert werden.
28
Elektrische Installation
.
auf [5] Motor ein programmieren.
®
MG.16.A1.03 - VLT
ist eine eingetragene Marke von Danfoss.
Produkthandbuch für VLT HVAC Low Harmo-

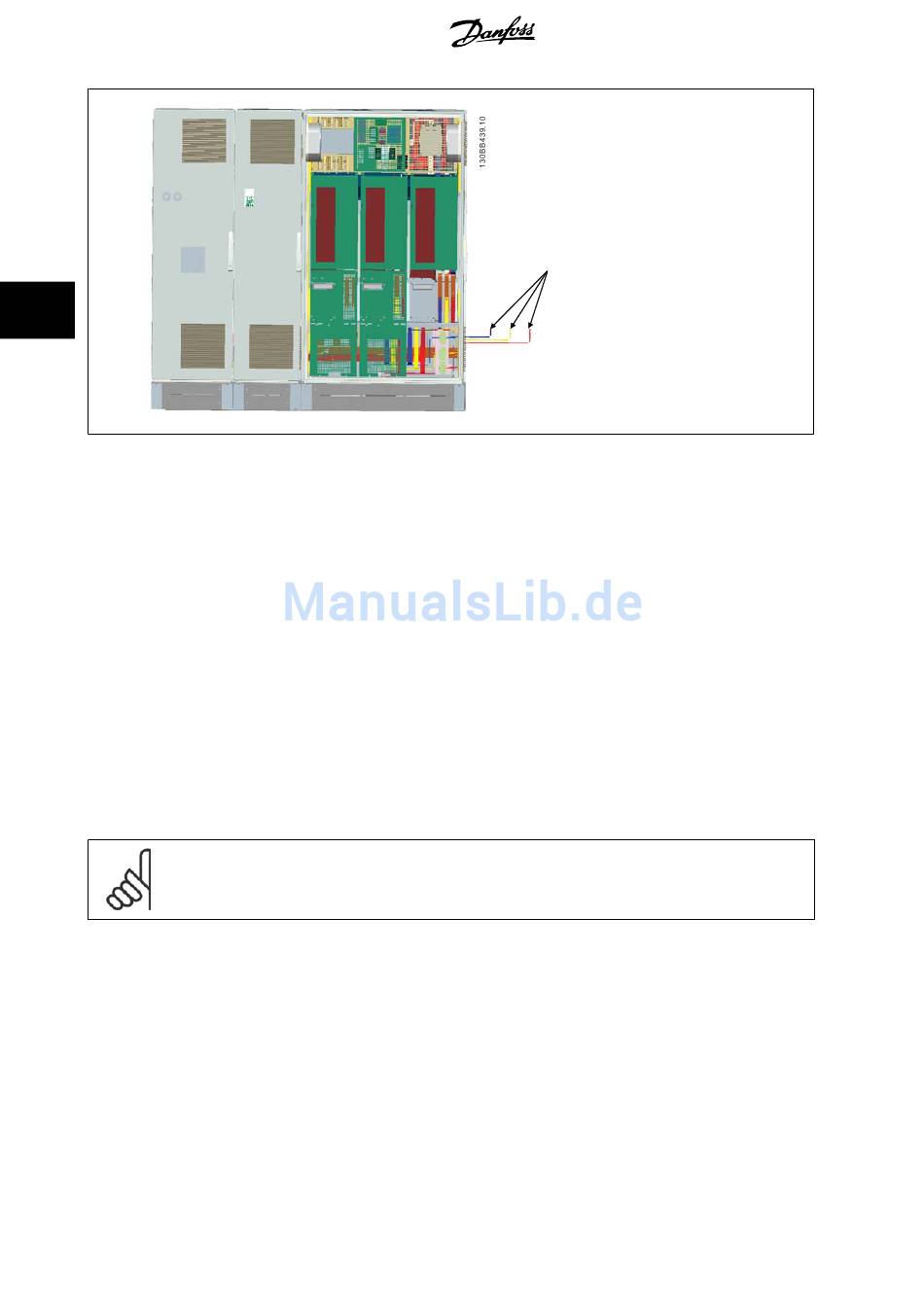

Sammelschienen zum Anschluss an Gleichrichterteil
des Frequenzumrichters
Low Harmonic Drive bedie-
nic Drive
