5 Low Harmonic Drive bedienen
LCP Tasten
Menütasten

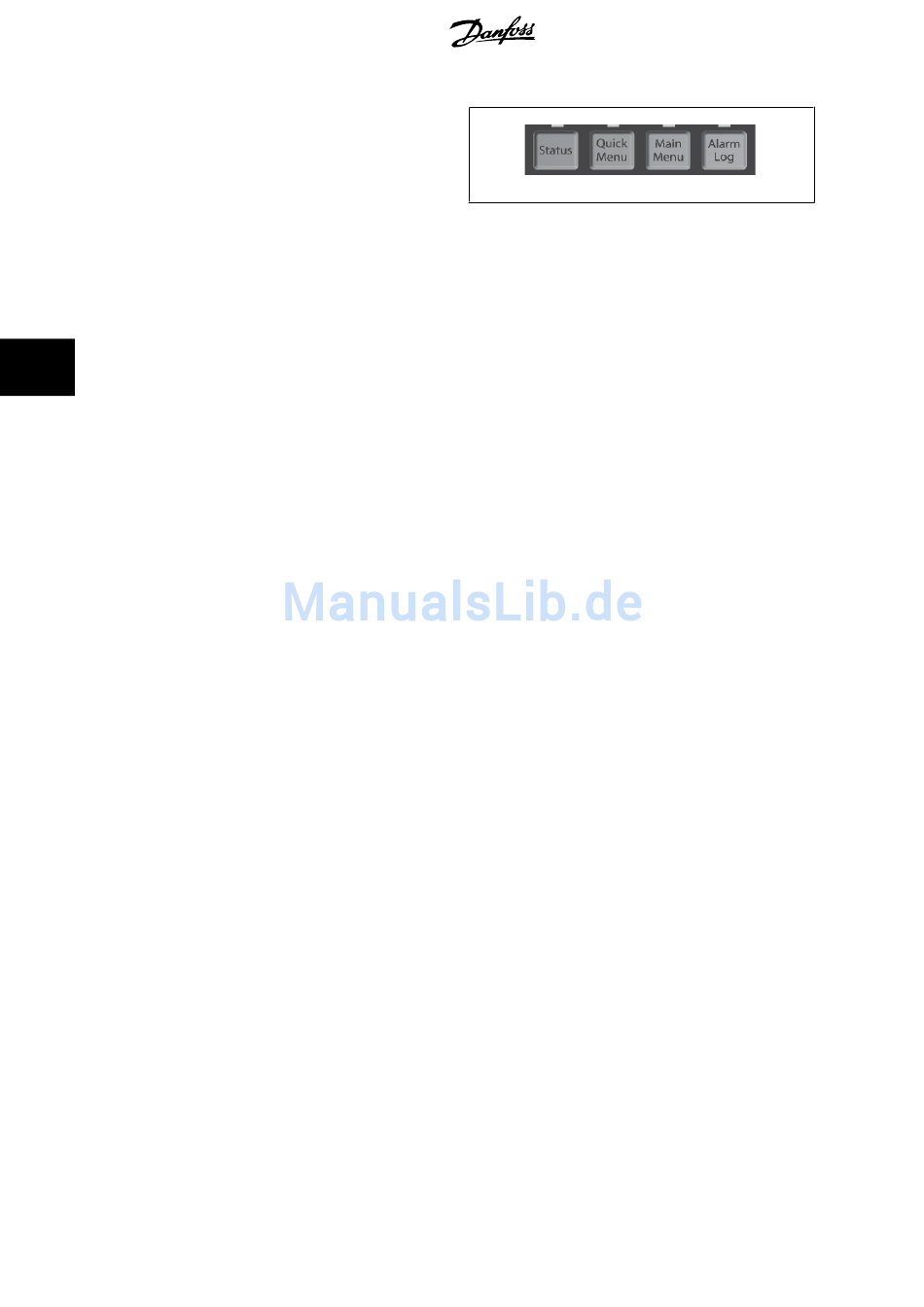

Die Menütasten sind nach Funktionen gruppiert. Die Tasten unter der
Displayanzeige können zur Änderung der Statusanzeige, zum Paramet-
rieren oder für den Zugriff auf den Alarmspeicher genutzt werden.
[Status]
gibt den Zustand des Frequenzumrichters (und/oder des Motors) bzw. des Filters an. Durch Drücken der Taste [Status] auf dem LCP des Frequenzum-
richters können Sie zwischen 3 verschiedenen Anzeigen wählen:
5 Betriebsvariablen, 4 Betriebsvariablen oder Smart Logic Control.
Smart Logic Control steht für das Filter nicht zur Verfügung.
[Status] dient zur Wahl der Displayanzeige oder zum Zurückwechseln aus dem Quick-Menü-Modus, dem Hauptmenü-Modus oder dem Alarm-Modus in
den Anzeigemodus. Durch Drücken der Taste [Status] kann eine zusätzliche Zeile eingefügt werden.
5
[Quick Menu]
bietet schnellen Zugang zu verschiedenen Quick-Menüs des Frequenzumrichters oder Filters. Hier können die gebräuchlichsten Funktionen pro-
grammiert werden.
Das [Quick Menu] besteht aus:
-
Q1: Benutzer-Menü
-
Q2: Inbetriebnahme-Menü
-
Q3: Funktionssätze (nur Frequenzumrichter-LCP)
-
Q5: Liste geänderter Parameter
-
Q6: Protokolle
Über die Funktionssätze ist schneller und einfacher Zugriff auf alle Parameter möglich, die für die Mehrzahl von Anwendungen erforderlich sind. Neben
anderen Funktionen umfasst dies auch Parameter für die Auswahl der Variablen, die am LCP angezeigt werden sollen.
Da das aktive Filter ein integrierter Bestandteil des Low Harmonic Drive ist, ist nur minimale Programmierung notwendig. Das Filter-LCP dient hauptsächlich
dazu, Informationen über den Filterbetrieb anzuzeigen, wie THD Spannung oder Strom, korrigierter Strom, injizierter Strom oder Cos ϕ und Wirkleis-
tungsfaktor.
Die Quick-Menü-Parameter können direkt aufgerufen werden, sofern über Parameter 0-60, 0-61, 0-65 oder 0-66 kein Passwort eingerichtet wurde.
Es kann direkt zwischen Quick-Menü-Modus und Hauptmenü-Modus gewechselt werden.
[Main Menu]
dient zum Zugriff und Programmieren aller Parameter.
Die Hauptmenü-Parameter können direkt geändert werden, sofern über Parameter 0-60, 0-61, 0-65 oder 0-66 kein Passwort eingerichtet wurde. Für den
Großteil von Anwendungen ist es nicht notwendig, auf die Hauptmenüparameter zuzugreifen, da das Quick-Menü, das Inbetriebnahme-Menü und die
Funktionssätze den einfachsten und schnellsten Zugriff auf die typischen erforderlichen Parameter bieten.
Es kann direkt zwischen Hauptmenü-Modus und Quick-Menü-Modus gewechselt werden.
Das drei Sekunden lange Drücken der Taste [Main Menu] ermöglicht die direkte Eingabe einer Parameternummer. Mit dem Parameter-Shortcut kann
direkt auf alle Parameter zugegriffen werden.
[Alarm Log]
zeigt eine Liste der letzten fünf Alarme an (nummeriert von A1-A5). Um zusätzliche Informationen zu einem Alarmzustand zu erhalten, markieren Sie
mithilfe der Pfeiltasten die betreffende Alarmnummer, und drücken Sie [OK]. Werden beim Auftreten des Alarms Betriebsvariablendes Frequenzumrichters
oder Filters gespeichert, können diese ausgewählt und mit [OK] grafisch angezeigt werden.
76
®
MG.16.A1.03 - VLT
ist eine eingetragene Marke von Danfoss.
