4 Installieren
4

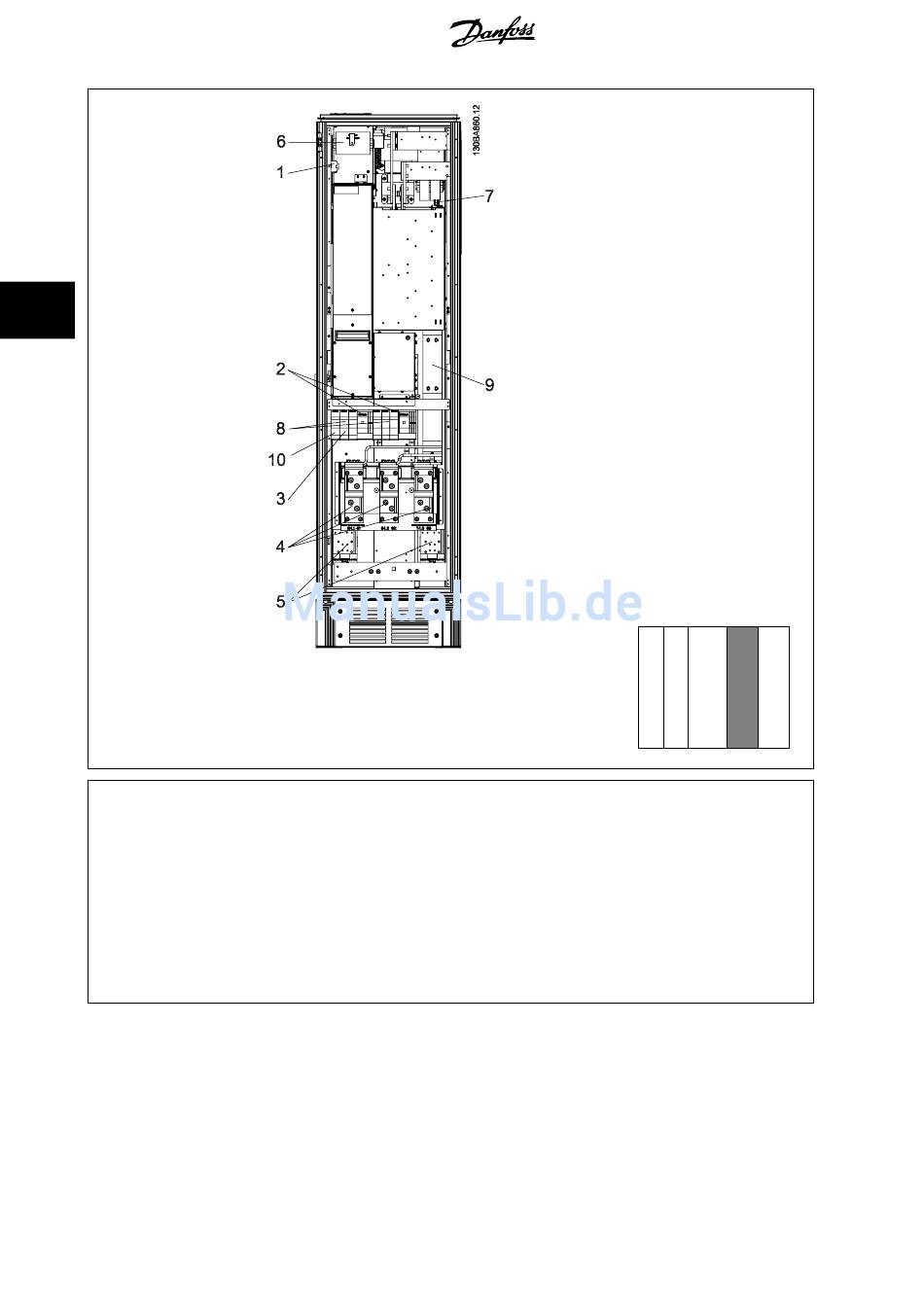

Abbildung 4.31: Gleichrichtergehäuse, Baugröße F17
1)
24 V DC, 5 A
T1 Ausgangsanschlüsse
Temp.-Schalter
106
104 105
2)
Manuelle Motorstarter
3)
30 A Leistungsklemmen mit Sicherungen
4)
Anschlusspunkt an Filter
R
S
T
L1
L2
L3
50
5)
Zwischenkreiskopplung
-DC
+DC
88
89
6)
Steuertrafosicherungen (x2 oder x4). Teilenummern siehe Sicherungstabellen.
7)
Schaltnetzteil-Sicherung. Teilenummern siehe Sicherungstabellen.
8)
Sicherungen für manuellen Motorregler (x3 oder x6). Teilenummern siehe Sicherungs-
tabellen.
9)
Netzsicherungen, Baugröße F1 und F2 (3 Stück). Teilenummern siehe Sicherungstabel-
len.
10)
30-A-Sicherung, Leistungsklemmen mit Sicherungen
®
MG.16.A1.03 - VLT
ist eine eingetragene Marke von Danfoss.
Produkthandbuch für VLT HVAC Low Harmo-
Teilabbildung
nic Drive
↓
