Regelung

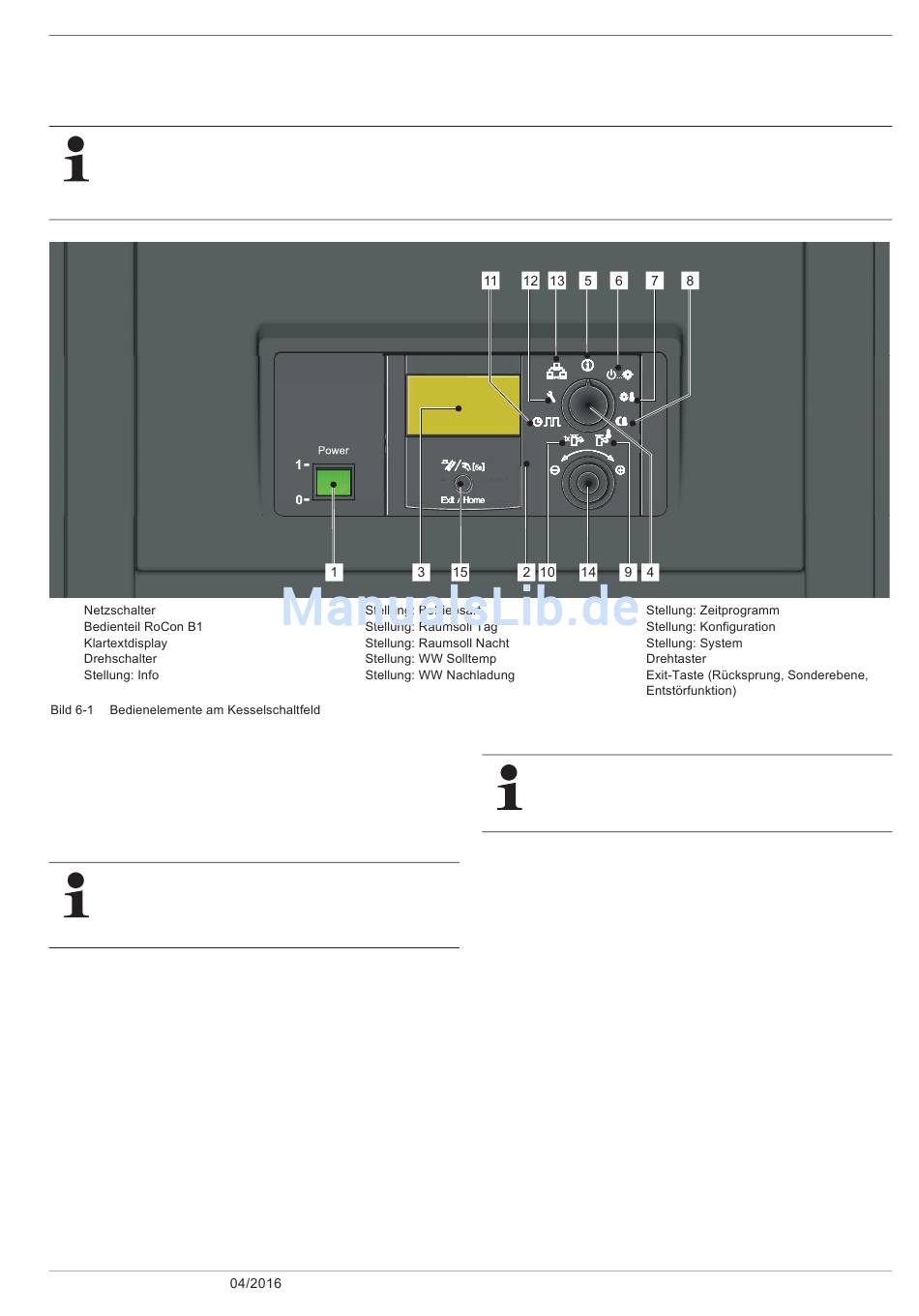

6.1 Bedienelemente am Kesselschaltfeld

Die ROTEX GCU compact ist mit der ROTEX Regelung RoCon BF ausgestattet. Die eingebaute digitale Regelung dient zur
Ansteuerung eines direkten Heizkreises und eines Speicherladekreises.
Sie kann mit Zubehörkomponenten vielseitig erweitert werden.
Eine genaue Beschreibung finden Sie in der Dokumentation der ROTEX Regelung RoCon BF.
1
2
3
4
5
Netzschalter
Ein- und Ausschalten der ROTEX GCU compact. Bei eingeschal-
teter Heizungsanlage ist der Netzschalter grün beleuchtet.
Bedienteil RoCon B1
Das Bedienteil ist mit einem farbig hinterleuchteten Klartext-
display ausgestattet.
Störungen werden allgemein mit einem Fehlercode und
einer Klartext-Fehlermeldung im Display angezeigt.
Hinweise zur Störungsbehebung siehe Kapitel 10
„Fehler und Störungen".
Die Farbe der Hintergrundbeleuchtung kennzeichnet den Be-
triebsstatus und den Programmiermodus:
Weiß: Standardbeleuchtung, normale Betriebsanzeige.
Rot: Fehlerstatus, je nach Art des Fehlers funktioniert der
Kessel mit Einschränkungen weiter.
Grün: Programmiermodus mit Betreiberberechtigung.
Blau: Programmiermodus mit Fachmannberechtigung.
Im normalen Anlagenbetrieb sollte der Drehschalter auf Stellung
"Info" stehen.
Im Display der Regelung werden die wichtigsten Anlagentempe-
raturen und Betriebszustände angezeigt.
FA ROTEX GCU compact -
6
7
8
9
10
11
12
13
14
15
Weitere Hinweise und eine genaue Beschreibung
finden Sie in der Dokumentation „ROTEX Regelung
RoCon BF". Sie ist im Lieferumfang der GCU compact
enthalten.
