4 x Aufstellung und Installation
Oberflächentemperaturen, Mindestabstand
WARNUNG!
Die Kunststoffspeicherwand der ROTEX GCU
compact kann bei äußerer Wärmeeinwirkung (>80 °C)
schmelzen und im Extremfall Feuer fangen.
Die ROTEX GCU compact nur mit einem Mindest-
abstand von 1 m zu anderen Wärmequellen
(>80 °C) (z. B. elektrisches Heizgerät, Ölheizer,
Schornstein) und zu brennbarem Material
aufstellen.
VORSICHT!
Wird die ROTEX GCU compact nicht ausreichend
weit unterhalb der Solar-Flachkollektoren aufgestellt
(Speicheroberkante liegt höher als Kollektorunter-
kante), kann das drucklose Solarsystem im Außenbe-
reich nicht vollständig leerlaufen.
Die GCU compact bei Solaranschluss ausreichend
tief zu den Flachkollektoren aufstellen (Mindestge-
fälle der Solar-Verbindungsleitungen beachten).
– Konstruktionsbedingt können bei raumluftunabhängigem
Betrieb mit Nennleistung an keinem Bauteil außerhalb der
Geräteverkleidung Temperaturen >70 °C auftreten. Deshalb
ist kein Mindestabstand zu Bauteilen aus brennbaren Bau-
stoffen erforderlich.
– Bei bedingt raumluftunabhängigem Betrieb (getrennte
Abgas-/Zuluftführung) und bei raumluftabhängigem Betrieb
einen Mindestabstand von 50 mm zwischen Abgasleitung
und brennbaren Bauteilen einhalten.
– Leicht entflammbare und leicht entzündbare Stoffe grund-
sätzlich nicht in unmittelbarer Nähe der ROTEX GCU com-
pact lagern oder verwenden (Mindestabstand 1 m, siehe
Bild 4-10).
4.4.2 Gerät aufstellen
WARNUNG!
Die ROTEX GCU compact ist im unbefüllten Zustand
kopflastig, sie kann beim Transport umkippen. Da-
durch können Personen gefährdet oder das Gerät be-
schädigt werden.
Die ROTEX GCU compact gut sichern, vorsichtig
befördern, Haltegriffe nutzen.
Voraussetzung
– Der Aufstellort entspricht den jeweiligen länderspezifischen
Vorschriften sowie den in Abschnitt 4.4.1 beschriebenen Min-
destanforderungen.
Aufstellung
Verpackung entfernen. Verpackung umweltgerecht
entsorgen.

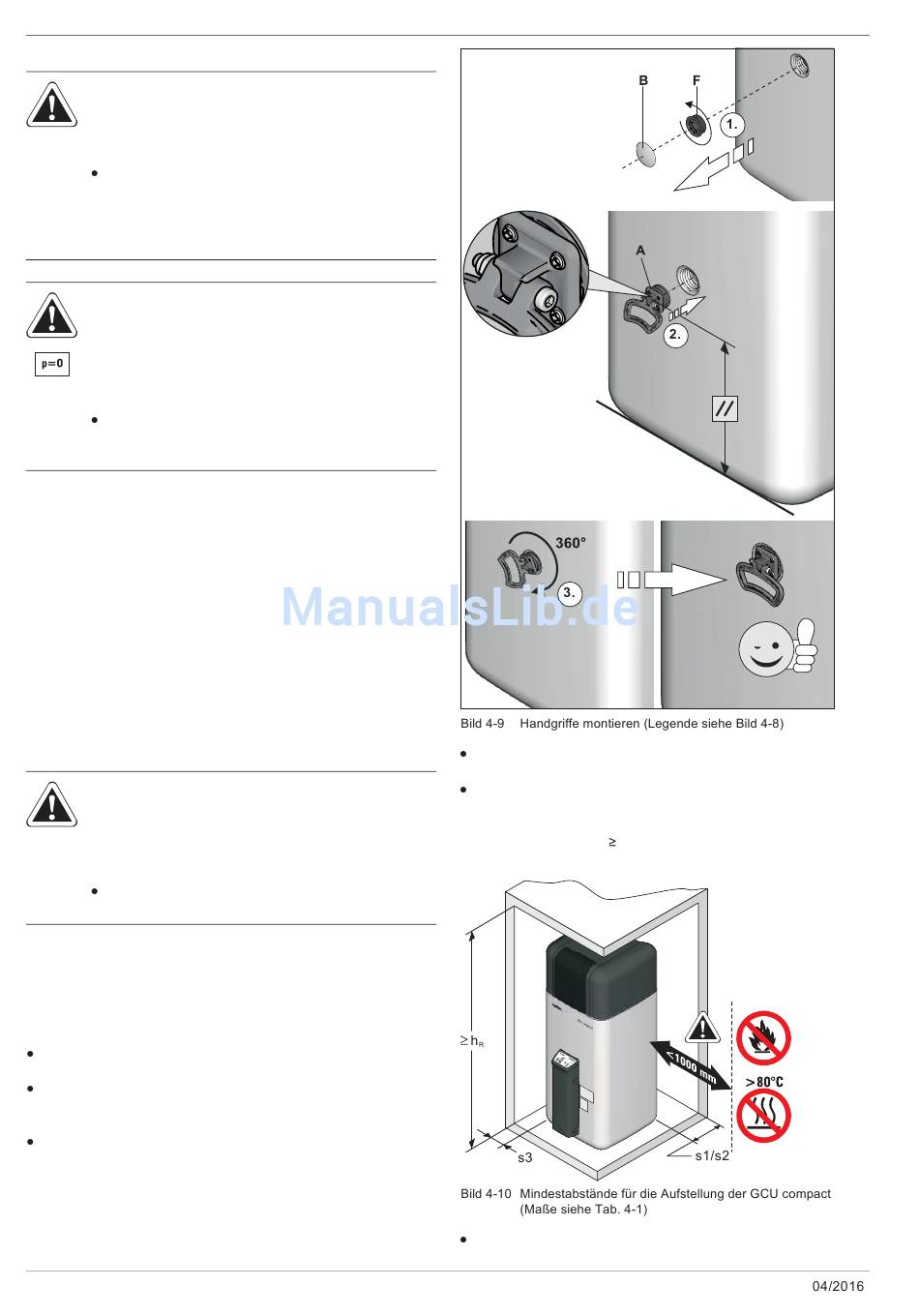

Gewindeeinsätze (Bild 4-9, Pos.G), an welche die Handgriffe
montiert werden sollen, aus dem Warmwasserspeicher
herausdrehen.
Handgriffe (Bild 4-9, Pos.A) an den zur Verfügung stehenden
Anschlüssen an Vorder- und Rückseite des Warmwasser-
speichers montieren.
18
ROTEX GCU compact vorsichtig zum Aufstellort befördern,
Haltegriffe nutzen.
ROTEX GCU compact am Aufstellort aufstellen.
– Empfohlene Abstände:
Zur Wand (s1/s2/s3/s4): siehe Tab. 4-1
Zur Decke (s ): 150 mm.
D
– Nahe der Entnahmestelle installieren.
Anschlussleitungen so verlegen, dass die Schalldämmhaube
(Bild 4-11) abgenommen werden kann.
