6.3.1 Vorlauftemperaturfühler /
Rücklauftemperaturfühler und Drucksensor
austauschen
WARNUNG!
Verbrühungsgefahr durch Heizungswasser.
Fühler/Sensoren stehen direkt mit druckbeauf-
schlagtem Heizungswasser in Verbindung.
Vor Entfernen der Fühler/Sensoren die Kugel-
hähne am Kesselvorlauf und am Kesselrücklauf
schließen und die Anlage über den KFE-Hahn
drucklos machen.
WARNUNG!
Fehlfunktion der Sicherheits- und Regelungsfunk-
tionen bei Verwendung nicht zugelassener Tempera-
turfühler.
Ersatzteile müssen mindestens den vom
Hersteller festgelegten technischen Anforde-
rungen entsprechen. Dies ist z. B. durch Original-
Ersatzteile gegeben.
1. Schalldämmhaube abnehmen (siehe Kapitel 4.4.3).
2. Obere Brennerverkleidung abbauen (siehe Kapitel 4.9.3).
3. Stecker am auszutauschenden Fühler/Sensor abziehen
(Bild 6-3, Pos.2).
4. Auszutauschenden Fühler/Sensor mit Maulschlüssel SW 15
herausschrauben.
5. Neuen Fühler/Sensor einschrauben und Kabel mit Stecker
aufstecken.
– Die Stecker sind formcodiert. Stecker nicht mit Gewalt
aufstecken!
– Vorgeschriebenes Anzugsdrehmoment beachten
(siehe Kapitel 12.3 „Anzugsdrehmomente").
6.3.2 Internen Mischerfühler für
Heizungsunterstützung tauschen
WARNUNG!
Verbrühungsgefahr durch Heizungswasser.
Fühler/Sensoren stehen direkt mit druckbeauf-
schlagtem Heizungswasser in Verbindung.
Vor Entfernen der Fühler/Sensoren die Kugel-
hähne am Kesselvorlauf und am Kesselrücklauf
schließen und die Anlage über den KFE-Hahn
drucklos machen.

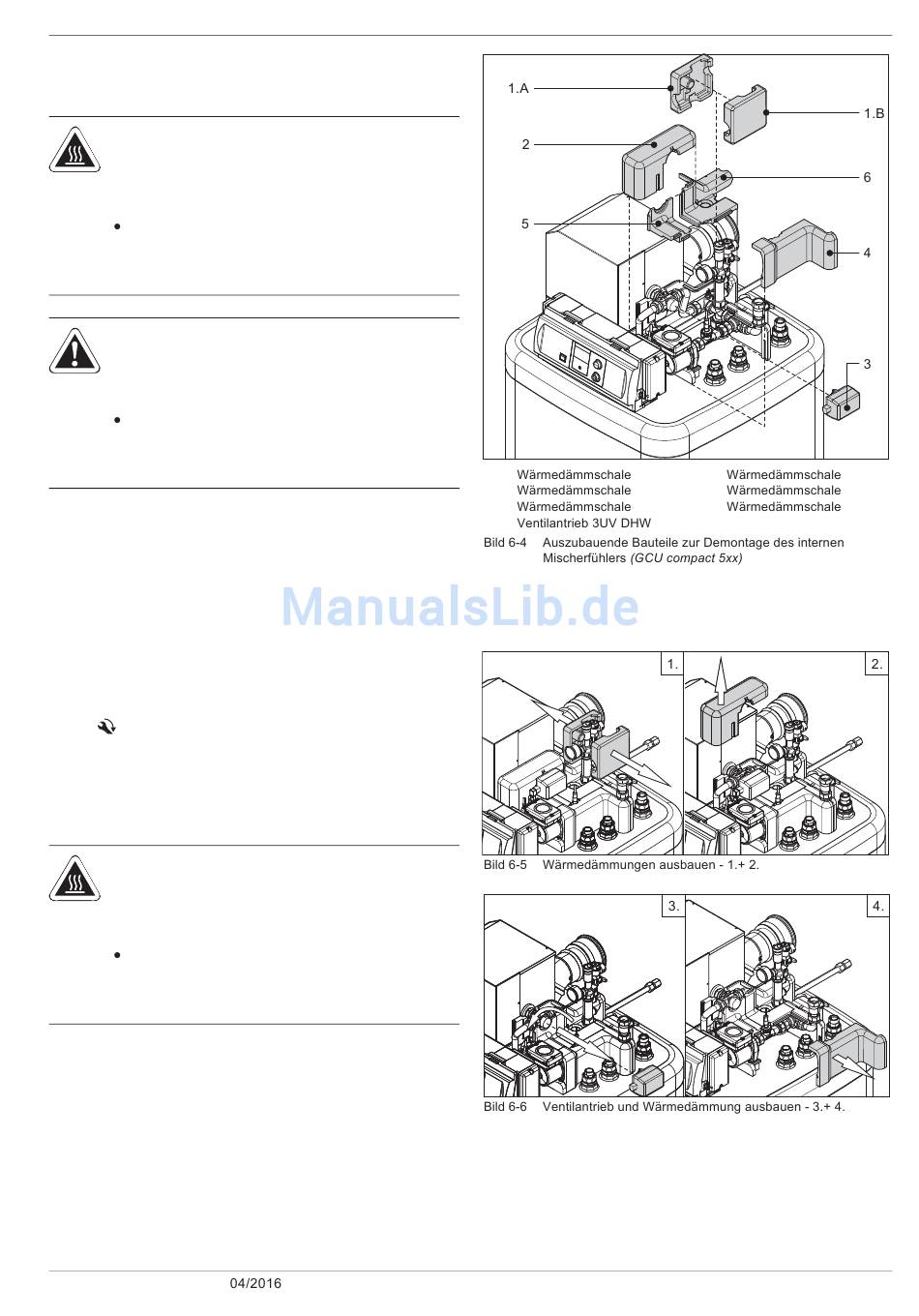

Der interne Mischerfühler t
V2
funktion "ISM" ist unter der Wärmdämmung der hydraulischen
Leitungskomponenten montiert. Das Bild 6-4 stellt dar, welche
Bauteile ausgebaut werden müssen, um an den internen
Mischerfühler zu gelangen.
FA ROTEX GCU compact -
für die Heizungsunterstützungs-
1.A
1.B
2
3
1. Schalldämmhaube abnehmen (siehe Kapitel 4.4.3).
2. Wärmedämmungen und Ventilantrieb 3UV DHW ausbauen
(Bild 6-5 bis Bild 6-7).
6 x Regelung
4
5
6
