Schaltfeldplatine
J2 3UV DHW
J3
J6
J8
J9
J12
J13
J14
J16
FA ROTEX GCU compact -
bl
br
ge
gn
n.b.

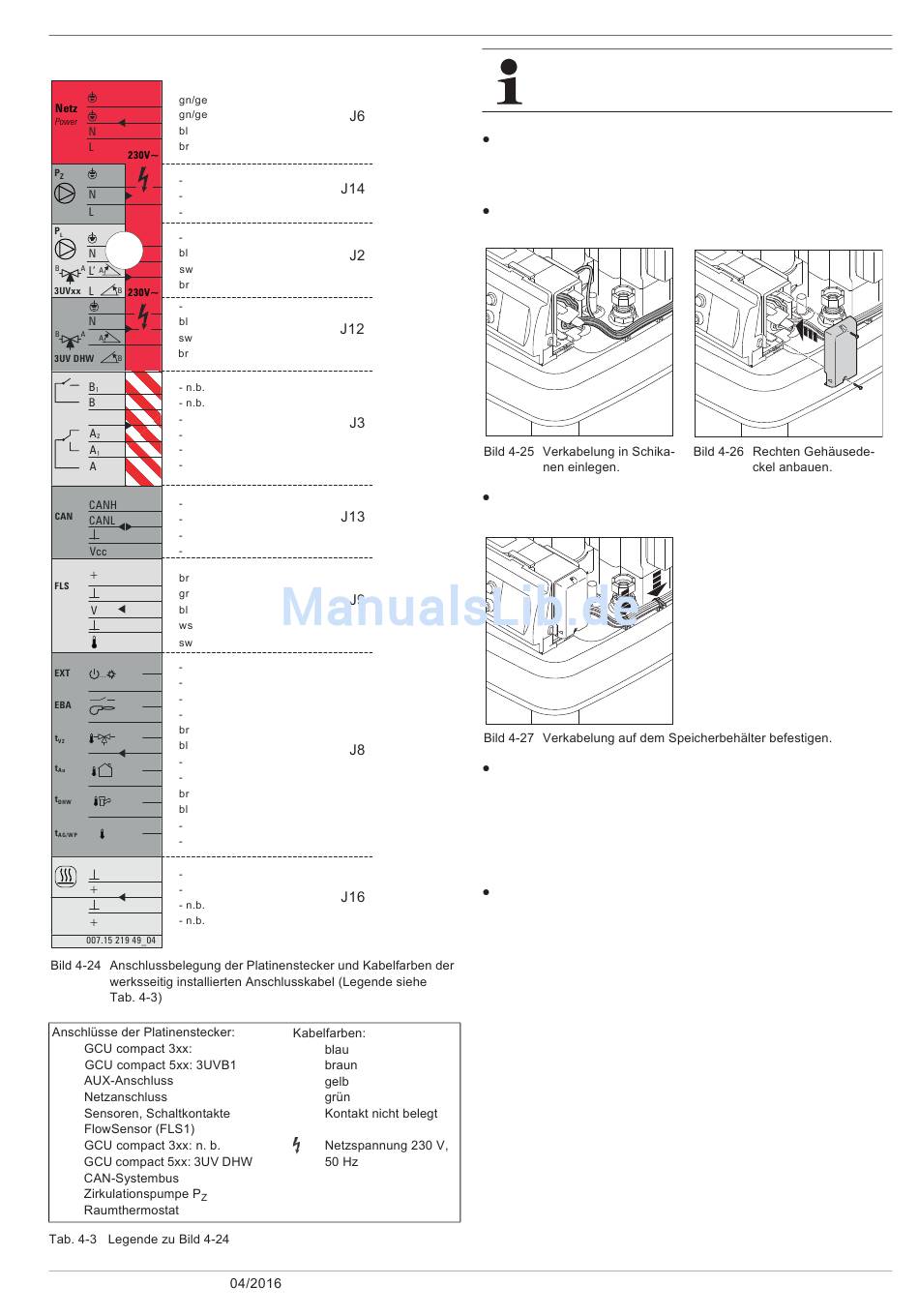

4 x Aufstellung und Installation
Ein detaillierte Beschreibung der einzelnen Anschlüsse
finden Sie im Kapitel 12.6.
Nach außen führende Verkabelung in der rechten Gehäuse-
seite in die Zugentlastungen einlegen (Bild 4-25). Für die
interne Verkabelung im Austauschfall gilt die gleiche Vorge-
hensweise auf der linken Gehäuseseite.
Zuvor demontierten seitlichen Gehäusedeckel wieder
anbauen (Bild 4-26).
Nach außen führende Verkabelung auf dem Speicherbe-
hälter befestigen (Bild 4-27).
Netzanschluss zwischen ROTEX GCU compact und Siche-
rungsautomat am Verteilerkasten der Hausinstallation
herstellen (siehe Kapitel 12 „Technische Daten", Bild 12-5).
– Allpolig trennenden Hauptschalter am Verteilerkasten der
Hausinstallation (Trennvorrichtung nach EN 60335-1)
verwenden.
– Auf richtige Polung und fachgerechte Erdung achten.
Nach Abschluss aller elektrischen Anschlussarbeiten, Strom-
versorgung am betreffenden Sicherungsautomat wieder
herstellen.
