4.6 Wasseranschluss

Die Anschlüsse der ROTEX GCU compact befinden sich am
Gerät oben oder an der Frontseite (
kreis und Speicherladung besitzen einen gemeinsamen Vor- und
Rücklauf. Der Heizkreis für die Speicherladung ist werkseitig in-
tegriert und muss nicht separat angeschlossen werden.
Wichtige Hinweise
VORSICHT!
Wird am Wärmetauscher zur Drucksolar-Speicher-
ladung (siehe Bild 3-3 / Bild 3-6, Pos.18 + 19) eine ex-
Nur
ternes Heizgerät (z. B. Holzkessel) angeschlossen,
BIV
kann durch eine zu hohe Vorlauftemperatur an diesen
Anschlüssen die ROTEX GCU compact beschädigt
oder zerstört werden.
Die Vorlauftemperatur des externen Heizgeräts
auf max. 95 °C begrenzen.
VORSICHT!
Wird die ROTEX GCU compact an eine Kaltwasserzu-
leitung angeschlossen, in der Rohrleitungen aus Stahl
eingesetzt sind, können Späne in den Edelstahl-
Wellrohr-Wärmetauscher gelangen und darin liegen
bleiben. Dies führt zu Kontakt-Korrosionsschäden und
damit zur Undichtheit.
Zuleitungen vor Befüllen des Wärmetauschers
spülen.
Schmutzfilter in den Kaltwasserzulauf einbauen.
– SAS 1 (
Nach EN 12828 muss ein Sicherheitsventil am oder in
unmittelbarer Nähe des Wärmeerzeugers montiert
werden, mit dem der maximal zulässige Betriebsdruck
in der Heizungsanlage begrenzt werden kann. Zwi-
schen Wärmeerzeuger und Sicherheitsventil darf sich
keine hydraulische Absperrung befinden.
Eventuell ausströmender Dampf oder Heizungswasser
müssen über eine geeignete, mit stetigem Gefälle aus-
geführte Abblaseleitung frostsicher gefahrlos und be-
obachtbar abgeleitet werden können.
An die ROTEX GCU compact muss ein ausreichend di-
mensioniertes und für die Heizungsanlage voreinge-
stelltes Membranausdehnungsgefäß angeschlossen
werden. Zwischen Wärmeerzeuger und Membranaus-
dehnungsgefäß darf sich keine hydraulische Ab-
sperrung befinden.
ROTEX empfiehlt, für den hydraulischen Anschluss der
GCU compact, die Sicherheitsgruppe (SGB GCU
compact, 15 70 46) zu verwenden.
22
Solar-Rücklauf). Heiz-
15 60 21)
Für Trinkwasserleitungen die Bestimmungen der EN 806 und
der DIN 1988 beachten.
Damit auf eine Zirkulationsleitung verzichtet werden kann, die
ROTEX GCU compact nahe der Entnahmestelle installieren.
Ist eine Zirkulationsleitung zwingend erforderlich, dann ist sie
entsprechend den Schemadarstellungen in Kapitel 8.1
„Hydraulische Systemanbindung" zu installieren.
4.6.1 Sicherheitsgruppe (SBG) anschließen
1.1
1.2
1.3

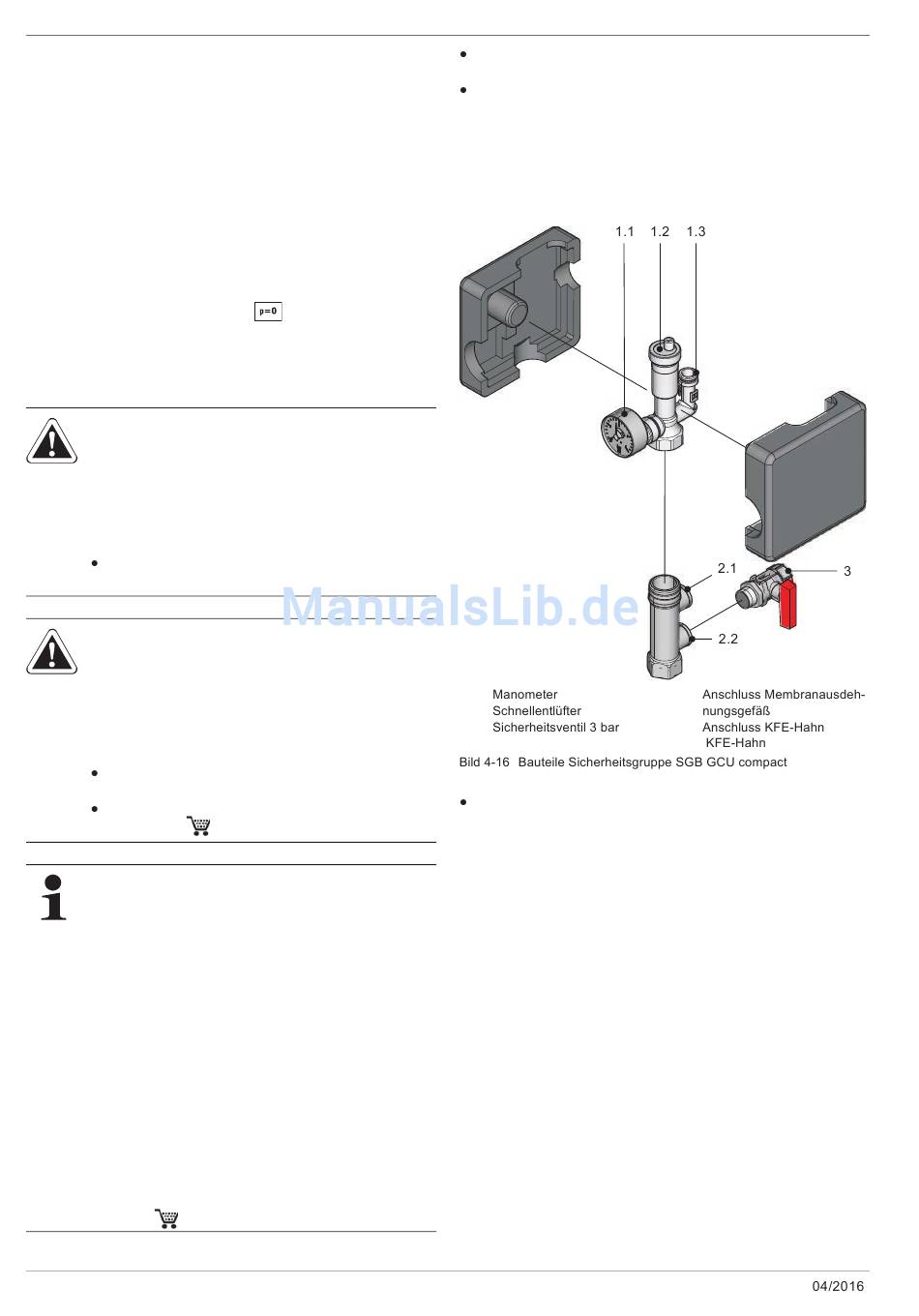

Bauteile der Sicherheitsgruppe SBG GCU compact, wie in
Bild 4-17 bzw. Bild 4-18 dargestellt, an den Anschluss der
ROTEX GCU compact montieren.
– KSG-mini so montieren, dass das Manometer beim Befül-
len gut sichtbar ist.
– Zwischen Wärmeerzeuger und Sicherheitsventil darf sich
keine hydraulische Absperrung befinden.
– Eventuell ausströmender Dampf oder Heizungswasser
müssen über eine geeignete, mit stetigem Gefälle ausge-
führte Abblaseleitung frostsicher, gefahrlos und be-
obachtbar abgeleitet werden können.
– Leitungsführung so ausführen, dass nach Montage die
Schalldämmhaube der ROTEX GCU compact problemlos
aufgesetzt werden kann.
– An der Rücklaufleitung muss ein ausreichend dimensio-
niertes und für die Heizungsanlage voreingestelltes Mem-
branausdehnungsgefäß angeschlossen werden. Zwi-
schen Wärmeerzeuger und Sicherheitsventil darf sich
keine hydraulische Absperrung befinden.
– Membranausdehnungsgefäß an zugänglicher Stelle plat-
zieren (Wartung, Teileaustausch).
