14 x Für den Schornsteinfeger
14 Für den Schornsteinfeger

14.1 Daten zur Auslegung der Abgasleitung

Gerät Brenner-
belastung
in kW
GCU compact 6,5
315/515 (BIV)
15,7
GCU compact 6,5
324/524 (BIV)
25,3
GCU compact 6,5
533 (BIV)
1)
30,0
32,5

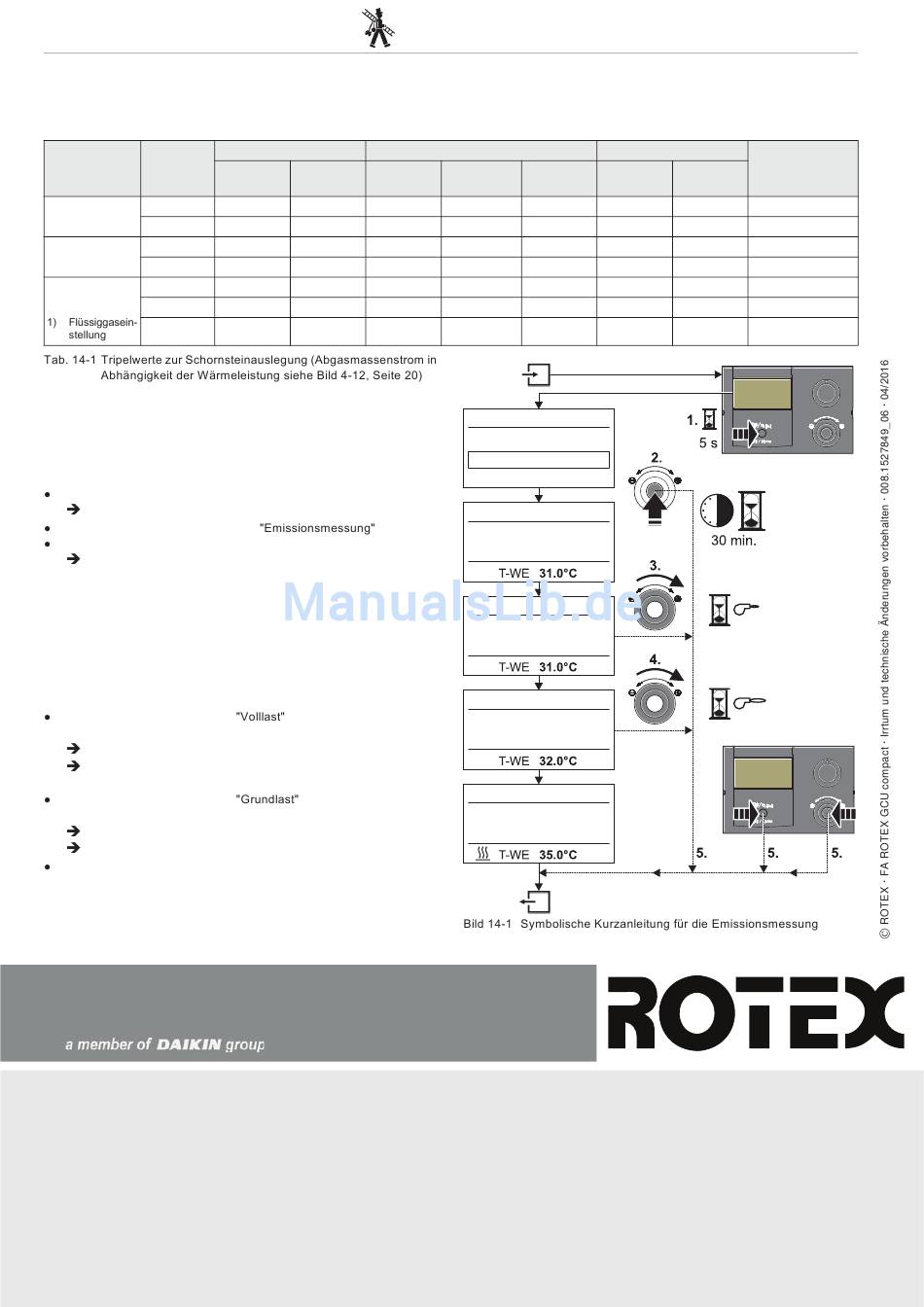

14.2 Emissionsmessung

Die Kontrollmessung kann durch eine einfach anwählbare Automatik-
funktion vorgenommen werden (siehe auch "Bedienungsanleitung
ROTEX-Regelung RoCon BF").
Exit-Taste mindestens 5 s drücken.
Menü "Sonderebene" wird angezeigt.
Mit dem Drehtaster das Programm
Auswahl mit kurzem Druck auf den Drehtaster bestätigen.
Es stehen die folgenden Lastarten zur Auswahl:
– Aus: Die Emissionsmessung ist ausgeschaltet, der ggf. über die
Gas Combi Unit compact eingeschaltete Wärmeerzeuger wird
normal weiter geregelt.
– Grundlast: Der Wärmeerzeuger wird eingeschaltet und unab-
hängig von der eingestellten Betriebsart mit der minimalen Leis-
tung des Wärmeerzeugers betrieben.
– Volllast: Der Wärmeerzeuger wird eingeschaltet und unabhän-
gig von der eingestellten Betriebsart mit der maximalen Leistung
des Wärmeerzeugers betrieben.
Mit dem Drehtaster die Lastart
bestätigen.
Displayanzeige: "Volllast"
Der Brenner wird für 30 min eingeschaltet und auf Maximallast
geregelt.
Mit dem Drehtaster die Lastart
bestätigen.
Displayanzeige: "Grundlast"
Modulierender Gasbrenner fährt für 30 min auf Minimalleistung.
Abbruch und Rücksprung durch:
– Erneuten Druck der Exit-Taste oder des Drehtasters
– Auswahl eines anderen Menüs mittels des Drehschalters und
Bestätigung.
ROTEX Produkte in der Schweiz
vertrieben durch:
Domotec AG
Haustechnik
Lindengutstraße 16
CH-4663 Aarburg
Fon +41 (62) 787 87 87
Fax +41 (62) 787 87 00
e-mail info@domotec.ch
www.domotec.ch
Nennleistung in kW
40/30 °C 80/60 °C Erdgas E/H
6,8 6,4 3,06
16,4 15,4 6,93
6,8 6,4 3,06
25,8 24,3 11,31
6,8 6,4 3,06
31,4 29,3 -
33,6 31,0 15,31
anwählen.
auswählen, aber nicht
auswählen, aber nicht
ROTEX Produkte in Österreich
vertrieben durch:
Daikin Airconditioning
Central Europe HandelsgmbH
Abteilung Österreich
Campus 21, Europaring F12/402
A-2345 Brunn am Gebirge
Fon +43 (2236) 325 57-0
Fax +43 (2236) 325 57-900
www.rotex.at
Abgasmassenstrom in g/s
Erdgas Flüssiggas
LL/ L
2,38 2,73
5,70 6,28
2,38 2,73
8,78 9,94
2,38 2,73
- 12,59
12,30 -
Sonderebene
Emissionsmessung
Handbetrieb
Emissionsmessung
Aus
Emissionsmessung
Grundlast
Emissionsmessung
Volllast
Emissionsmessung
Volllast
Abgastemperatur in °C Verfügbarer
Förderdruck in
40/30 °C 80/60 °C
32 63
38 67
32 63
43 71
32 63
44 73
45 74
ROTEX Heating Systems GmbH
Langwiesenstraße 10
D-74363 Güglingen
www.rotex.de
Pa
40
170
40
200
40
200
200
