Funktionsprinzip, Technische Daten
3.3
Modell
Schnittstelle
Interface
Anschlüsse

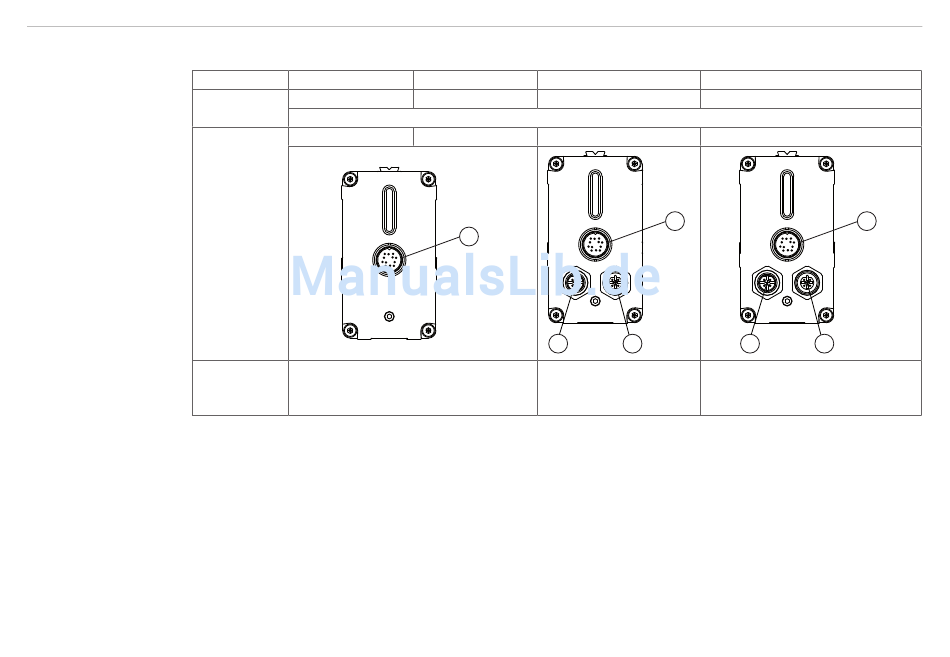

Abb. 4 Rückwand der verschiedenen Modelle des ILR1191-300
Bemerkung: Stecker [3] ist beim ILR 1191-300(03) (SSI) aus Dichtigkeitsgründen auch bestückt.
optoNCDT ILR 1191
Modelle, Ausstattungsmerkmale
ILR 1191-300(01) ILR 1191-300(02) ILR 1191-300(03)
RS232
RS422
-
-
Target
Status
Q1
Q2
Link
[1] Versorgung/Schnittstelle
RS232
Analogausgang 4 ... 20 mA
SSI
Target
Status
Q1
Q2
Link
1
3
2
[1] Versorgung/RS232
[2] SSI, M12 Buchse
[3] M12 Stecker, blind
ILR 1191-300(04)
RS232
Profibus
Target
Status
Q1
Q2
Link
1
5
4
[1] Versorgung/RS232
[4] Profibus- OUT, M12 Buchse
[5] Profibus- IN, M12 Stecker
1
