Hyperterminal

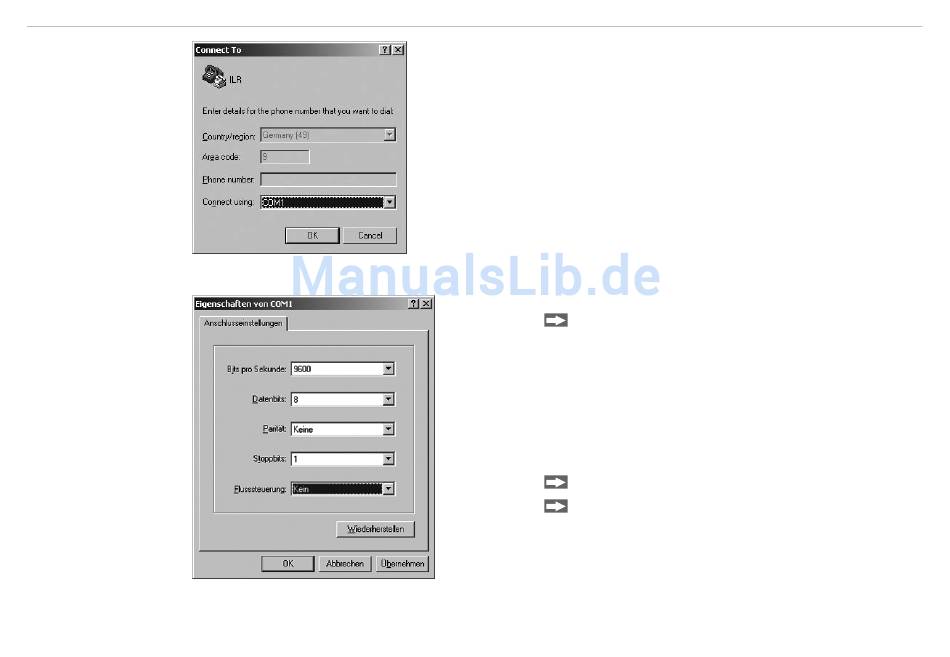

Abb. 20 Definition der seriellen Schnittstelle
Abb. 21 Definition der Schnittstellenparameter
optoNCDT ILR 1191
Geben Sie nachfolgende Schnittstellenparameter
an:
Bitrate: 115.200 Baud,
Datenformat: 8 Datenbits,
Parität: keine,
Start/Stopbit: 1,
Flusssteuerung: Nein
Klicken Sie abschließend auf "OK".
Tippen Sie das Kommando "PA" ein und drücken
Sie die ENTER-Taste.
Der Sensor liest die Parameter über die serielle Schnitt-
stelle aus, siehe
Abb.
20. Mit Drücken der "ESC"-Taste
wird die Datenausgabe beendet und der Sensor wartet
auf weitere Anweisungen.
Seite 55
