Installation und Montage
Visierlaser ist nicht parallel zum Messlaser ausgerichtet, sondern schneidet diesen in einer Entfernung von
75 m. Die Toleranz der Lage des Visierlasers zum nicht sichtbaren Messlaser in Abhängigkeit vom Abstand
zum Messobjekt wird in der folgenden Abbildung, siehe

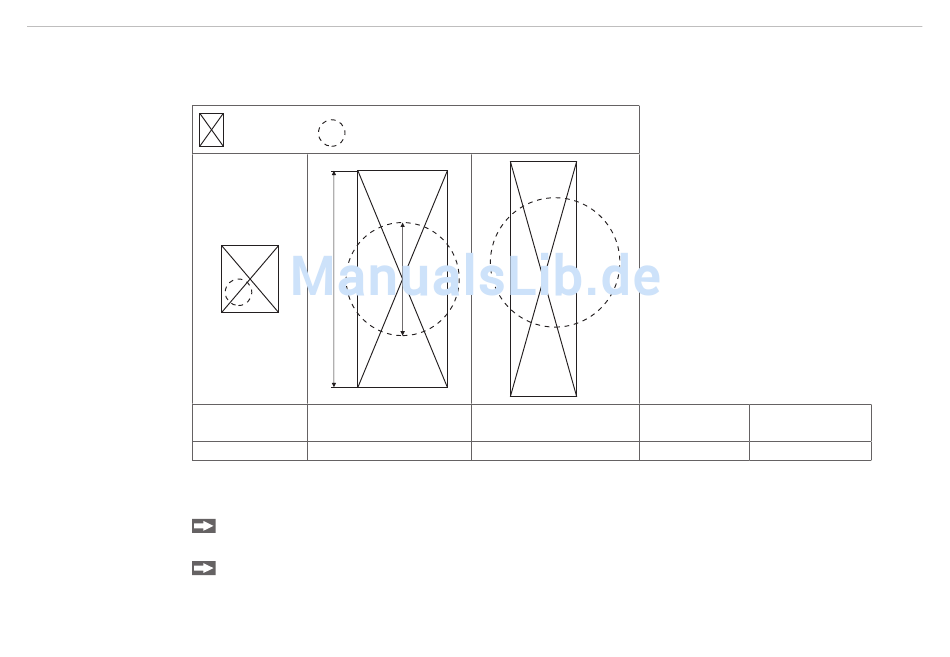

Abb. 7 Lagetoleranz des Visierlasers zum Messlaser
Verfahren Sie bei der Ausrichtung wie folgt:
optoNCDT ILR 1191
Messlaser
Visierlaser
h
h = 45 mm
h = 155 mm
D = 17 mm
D = 82 mm
10 m
75 m
Positionieren Sie den Sensor im Nahbereich zum Reflektor (zum Beispiel < 10 m). Der sichtbare
Lichtfleck befindet sich in der linken unteren Ecke des Reflektors.
Positionieren Sie den Sensor in der größten Reichweite zum Reflektor. Prüfen Sie die Lage des Ziellasers
auf dem Reflektor und stellen Sie diese gegebenenfalls ein.
Abb.
D
h = 240 mm
D = 133 mm
125 m
7, gezeigt.
h = 538 mm
h = 5.128 mm
D = 307 mm
D = 3.007 mm
300 m
3.000 m
Seite 19
